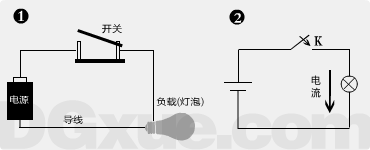

那么电路是怎么组成的呢?下图就是一个最简单完整电路图。
1号实物电路图中,档开关闭合伤后,电路中就有电流流过,电能的来源是由电池将化学能转换而来,灯泡作为负载将电池中通过导线传输过来的电能转换成热能消耗掉,这个过程实现了电能与热能、光能的转换。当开关断开后电路便切断,电流无法流通,灯泡失去了电能能量就不能发光了。2号图则是为了设计和分析而把电路中实物简化用符号表示,通常称为电路图。
从上面的简单电路图中可以看出,电路主要有以下三个部分组成:
以上便是以直流电最基本电路。在实际运用中的线路常常还有很多附属设备,比如各类控制(如通过可变电阻控制耳机音量大小)、保护(如短路自动跳闸)、测量(比如电流表)等设备,有些教程里可能还另外有一个“辅助设备”的第四条,开关、控制等设备被归类到这里,但我想基本电路就以上三条足够说明了。另外这些基础知识很多电工友可能在初中物理课中已经对此比较熟悉了,只要了解电路的组成部分就可以。
