各种光热技术示意图

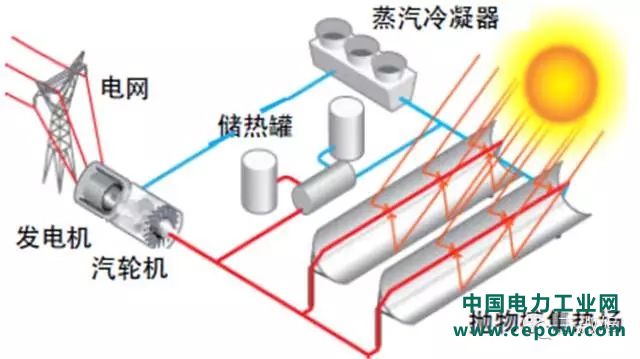

槽式光热发电示意图

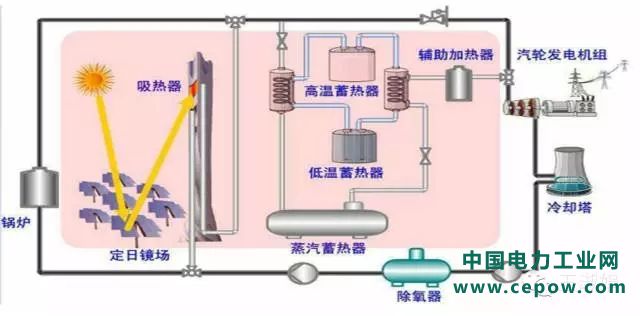

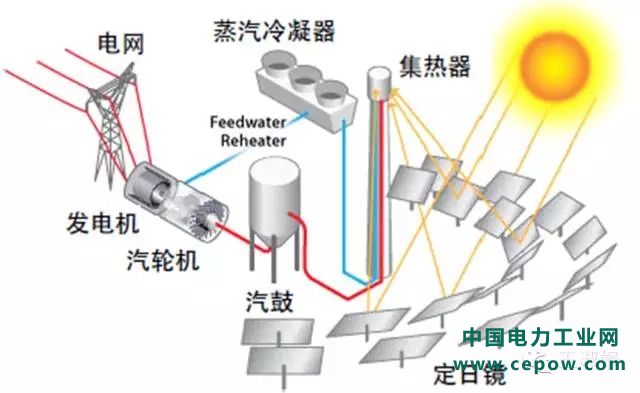

塔式光热发电示意图

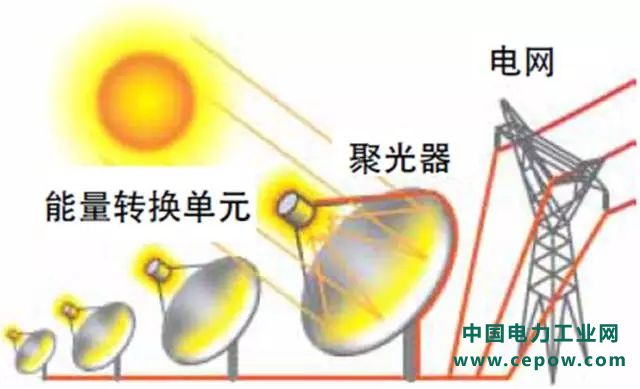

碟式光热发电示意图

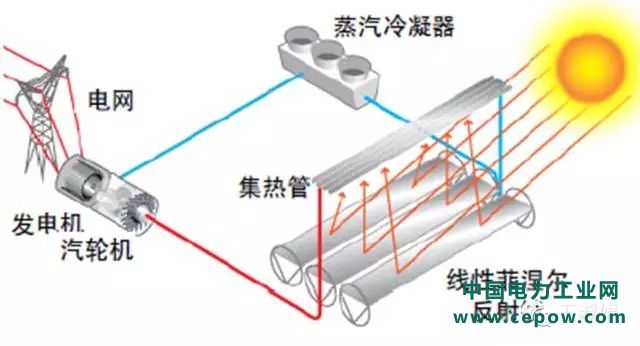

线性菲涅尔光热发电示意图

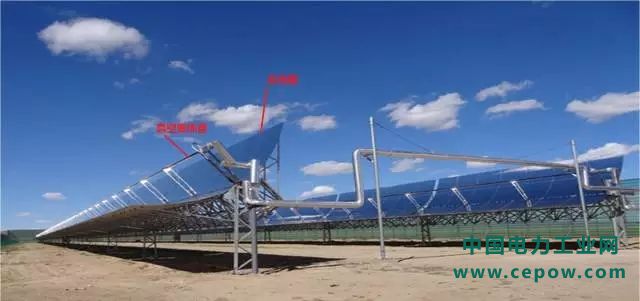

1槽式热发电
槽式光热利用系统:利用聚光镜直接将太阳光反射到位于镜面焦点处的集热管,将内部传热物质转化为蒸气从而驱动涡轮发电;核心设备是中高温真空集热管,槽式电站普遍采用导热油作为传热介质;在以水及熔盐作为介质方面,还存在技术难题。

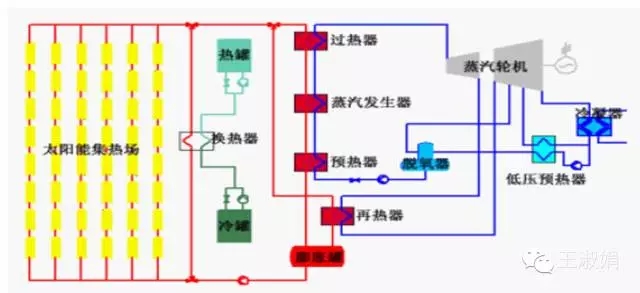

槽式光热发电系统示意图
槽式光热发电系统示意图
2塔式热发电
塔式光热系统:将吸收到的太阳能射线集中到塔中,对传热工作物质加热进而发电的一种聚光太阳能发电技术;核心设备是定日镜场及吸热塔;在传热介质方面,塔式电站可以采用水、导热油及熔盐介质。
