在配电系统中变压器的空载无功损耗是用来产生激磁电流,或者说是空载电流Io 的,与负荷无关。而且当一次电压不变时,其值基本上是个恒量。
由电工原理知道:电容电流与电感电流方向相反,其相位超前电压90°。
利用这个原理,可以用电容电流来抵消变压器的激磁电流(即电感电流),使电网总的无功电流减少。具体办法是配电变压器高压侧就地并入适当容量的电容器。
补偿之后,这部分无功功率不像补偿前那样由电网输送,而且由就地补电容器供给。这样可以提高电网输送能力,减少线路和变压器损耗,减轻电源负担。

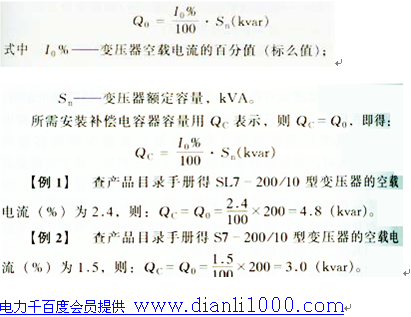

根据变压器空载无功损耗计算公式:
产品目录所列变压器空载电流百分值是一个保证值,实际上生产出来的变压器的空载电流百分值远小于此值,一般仅为保证值的50%~60%左右。实际计算时,应从实际产品样本或说明书上查得空载电流百分值
