干货|讲述变频器的工作原理

2018-05-06 08:57:05 来源:网络 评论:0 点击:

变频器在现代工业上应用很广,在电动机的控制,使交流电机,变速,变压,调节功率,变得容易。甚至在家电行业也越来越多地应用了变频技术,所以变频技术正在日新月异地发展,是中国制造的重要一环,也是中国工业2025的重要方向。

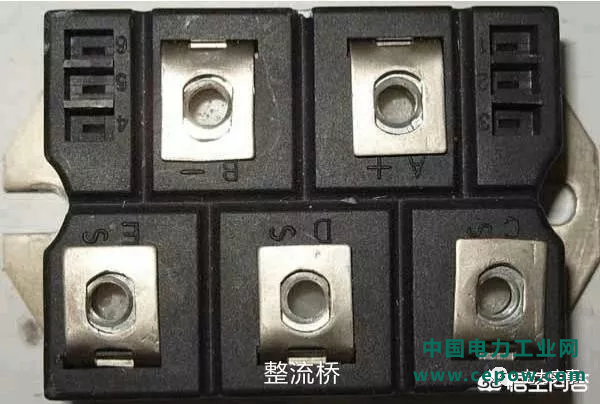

从上图变频器的主回路可以看出,变频器主要由三大部分组成,一是整流电路。二是滤波电路。三是逆变电路。整流电路是把三相工频交流电,通过三相全波整流成含有杂波的脉动直流电,现在的整流桥大多用整流模块。

滤波电路是把脉动直流电滤除杂波。逆变电路是把直流电通过全桥逆变电路,变成可变频变压的交流电,以前的变频器开关管有用可控硅的但现在普遍采用IGBT模块。

变频器通过限流电阻R,实现了软启动。当电路刚启动时,电容C相当于短路,接触器KM断开,电流通过R,给C充电,当电容快充满时,接触器合上,R失去作用。软启动能保护电网不受变频器的冲击,也能保护对IGBT变频管的冲击。

制动电路当电容C的电压超压时,控制模块使IGBT管V导通,通过电阻DR给C放电,保护了IGBT逆变管,不使逆变IGBT管C极超高压损坏。

三相全桥逆变电路,6个IGBT管受启动电路控制开关速度,通过启动电路的PWM控制电流电压。电流又通过电流互感器反馈给单片机,去控制驱动保护电路。

变频器有电压型的。

也有电流型的,电压型用电容做滤波电路,现在大部分变频器是电压型的。电流型变频器用电感做滤波器。

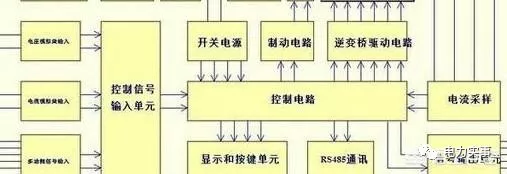

变频器除了上面所说的电路外,还有其他辅助电路如供单片机电源的开关电路,显示电路,操作单元等等,如上图,就不多展开了。
