技术

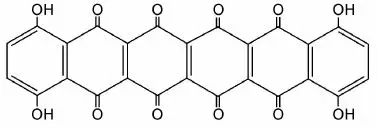

图3 THHQ分子结构式
在此之后，又各有科学家对其进行改进，分别制成了以均苯四酸二酐、醌茜、AlCl3为主要原料合成了壬苯并六醌DBHQ以及2,4-三硝基-9-芴酮(TNF)化合物，平均能量密度增加，容量更高。

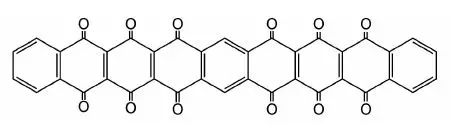

图4 DBHQ分子结构式

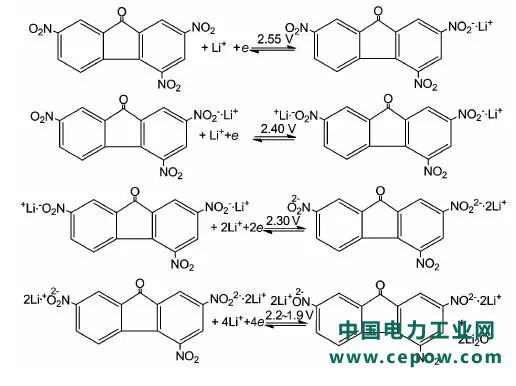

图6 TNF电极的充放电机制
总体来说，主要官能团为羰基和硝基的含氧共轭有机正极材料放电容量较高，但循环性和倍率性能较差。为此，科学家们对其进行改性研究，部分改性方案和研究结果如下：
(1)加入导电碳的含量。这不仅在一定程度上抑制活性物质的溶解，还能提高电极的导电性能。如可以直接把有机活性材料(苯醌衍生物的杯，芳烃，CQ)共价接枝在导电碳颗粒(炭黑CB)或无机纳米SiO2表面上，得到CB/CQ和SiO2/CQ复合活性材料。在牺牲电极材料比容量的情况下，获得了较好的循环性能和倍率性能。

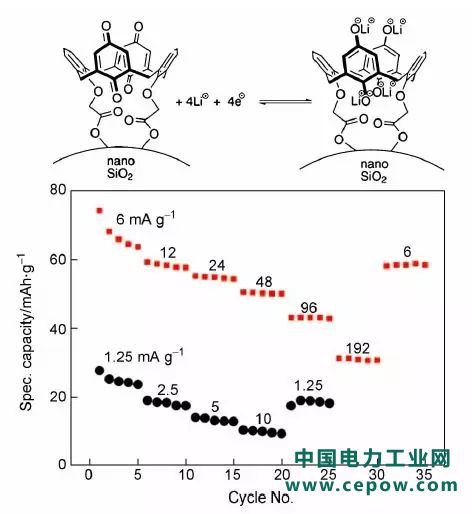

图7 CB/CQ(红色)和SiO2/CQ(黑色)复合活性材料的循环稳定性能
(2)通过锂/钠盐化措施降低有机物在电解液中的溶解度，并通过有机羰基锂盐/钠盐化合物粒径的纳米化措施增大有机物与导电物质的接触面积，缩短Li+扩散通道，提高能量密度。
科学家研究了环戊烯三酮酸二钠盐在不同粒径下的电化学性能，结果显示直径为150nm的颗粒作为正极材料具备更好的电化学性能，循环稳定性好。
