技术
对于脱硫废水膜浓缩的试验，主要考察进水硬度，工作压力和浓缩倍数对DTRO的膜通量的影响。在该系统中，选取膜面积为9.225m2的反渗透膜组件，最大的操作压力为7.5MPa，由于该反渗透膜装置面积较小，只有一只膜壳，故采用浓水回流的方式，提高浓缩倍数。

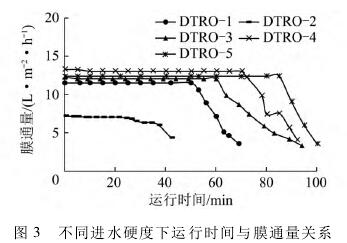

1)进水硬度对膜通量的影响。选取5个不同的进水硬度，其总硬度见表1，表中的钙离子、镁离子以及总硬度均是以CaCO3计。运行压力控制在7.0MPa，回收率为70%，5组试验得到的膜通量与运行时间的关系如图3所示，结果显示，在DTRO-2进水总硬度为2329.21mg/L时，膜通量一直处于较低的水平，并且随着运行时间的增加很快下降;
当DTRO-1、DTRO-3和DTRO-5进水总硬度在500～1000mg/L时，膜通量维持在较稳定的水平;当DTRO-4进水总硬度在179.46mg/L时，膜通量比前3个稍有增加，可见当进水总硬度在500～1000mg/L时，膜通量能够维持在较高的水平，并且相对稳定，说明DTRO进水条件要求较低，前处理将总硬度去除到500～1000mg/L即可满足进水要求，具有前处理简单的优势。

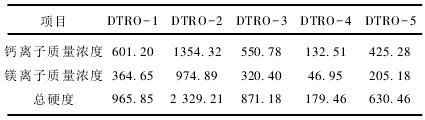

表1DTRO试验进水硬度检测

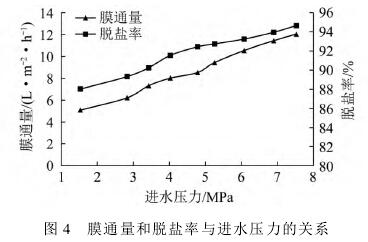

2)工作压力对膜通量的影响。将DTRO-3的脱硫废水预处理溶液作为研究对象，在其他条件不变的情况下，将进水压力由1.5MPa逐步提升到.5MPa。记录压力变化对膜通量和脱盐率的影响，如图4所示，膜系统的产水膜通量与运行压力近似呈现出线性关系，脱盐率也随着进水压力的增加而逐渐上升。

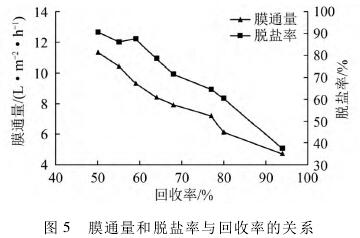

3)回收率对膜通量的影响。分析进水硬度和进水压力对DTRO试验的影响后，在中等硬度和高压力的条件下，考察不同浓缩倍数对膜通量的影响，具体试验条件为:温度22.4～42.5℃，高压泵进水压力为7.3～7.5MPa，通过浓水循环浓缩，控制组件的回收率，记录不同回收率、平均脱盐率和膜通量的关系，如图5所示，可以看出膜通量与回收率成反比关系，脱盐率与回收率成反比关系。所以综合比较，当回收率选择在65%～70%时，系统运行比较经济可靠。
