本期对电袋除尘器高压电场内部相关结构及注意事项做相关介绍。

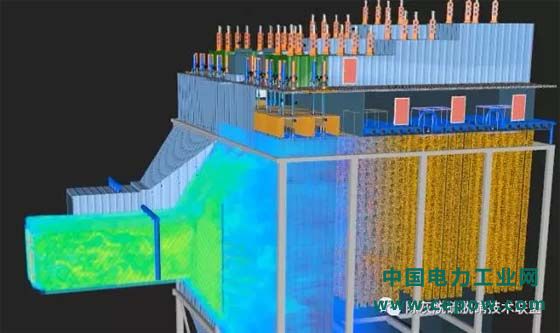

如上图所示，电袋除尘器分电袋两区，前部电区采用高频电源，设备相关图片如下

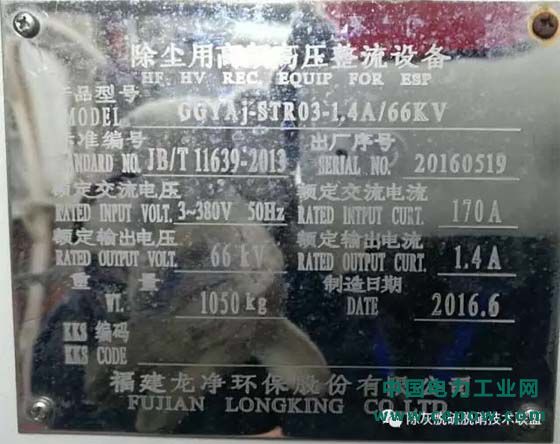

高频电源整理铭牌

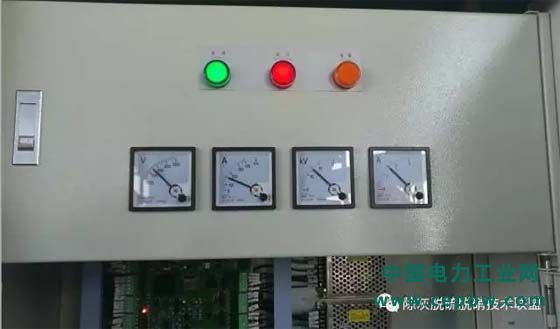

高频电源控制柜就地指示仪表
沙洲电厂二期百万电袋除尘器采用一电场分区技术，每侧除尘器分为以下几个电场区
A1一电场前区A1一电场后区A1二电场
A2一电场前区A2一电场后区A2二电场
A3一电场前区A3一电场后区A3二电场
9个电场由6个高频电源供电，其中高频电源123同时供A1/A2通道的同一电场，电源1供A1/A2一电场后区电源2供A1/A2一电场前区电源3供A1/A2二电场
456高频电源单独供A3通道的各个电场

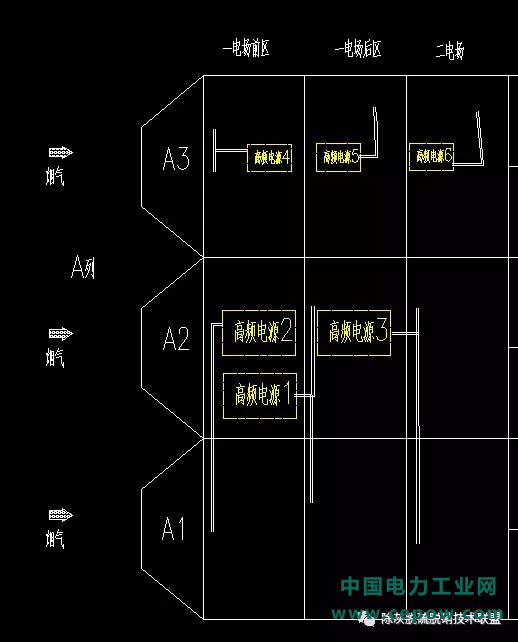

整个高频电源的布置及电场接线如下图所示
以电源一为例，由于同时供两个电场，外观看上去是这样的
电源通过封闭母线连接至电场

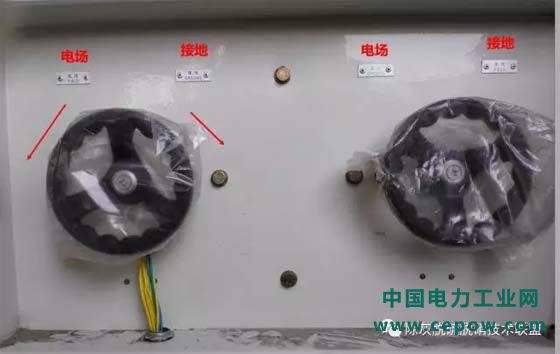

以下时高频电源一的电场刀闸控制柜前，由于同时供两个电场，故此柜内有2个电场刀闸控制手轮。
高频电源一刀闸控制柜后

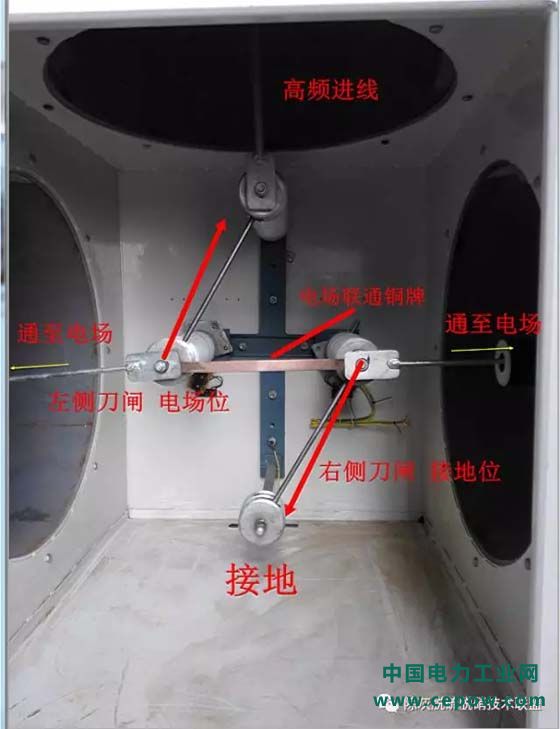

内部刀闸接线构造如下

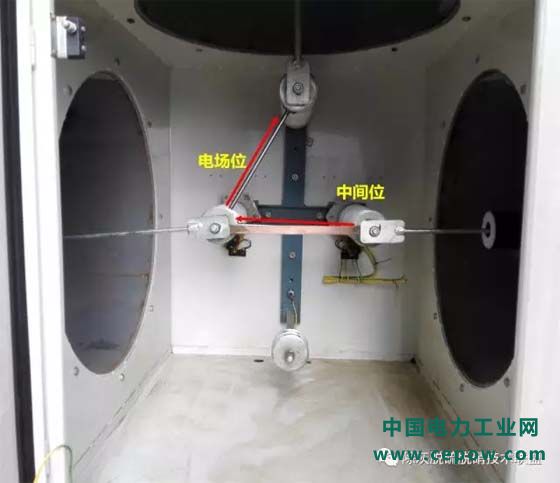

在看一个图，注意刀闸位置的变化，
与上图不同其中一个电场的刀闸打在了中间位，由于2个电场的连接线存在，中间位的电场其实仍在刀闸位。
下面再看下高频电源456的刀闸柜内情况，由于只有一个电场，前面刀闸切换只有一个手轮，此处不做介绍。连线图如下
重点提示：
1、由于（123）电源供2个电场，为了防止有电场刀闸接触不良而显示参数无法判断一个或2个电场投运，故电场间有铜牌连接，防止单电场运行。
2、此此处有检修操作时，需同时将2个电场刀闸打至接地位，如电场调整需停电将中间连线拆除，将故障电场刀闸刀闸接地位后方能退出电场。

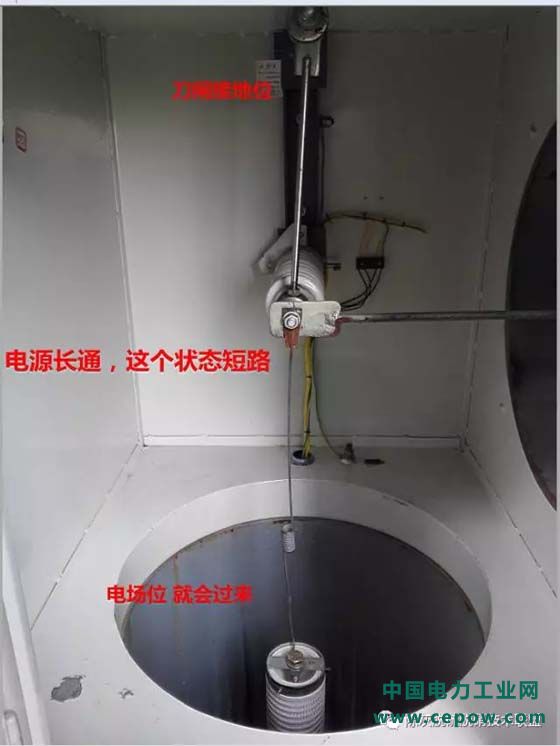

3、高频电源（456）也采用常接线的方式，确保电场接触良好，不管刀闸如何切换，电场总是通电，唯一不同的是接地位时变成接短路运行。原因是高频电源宁可短路运行也不能开路运行，如下图。

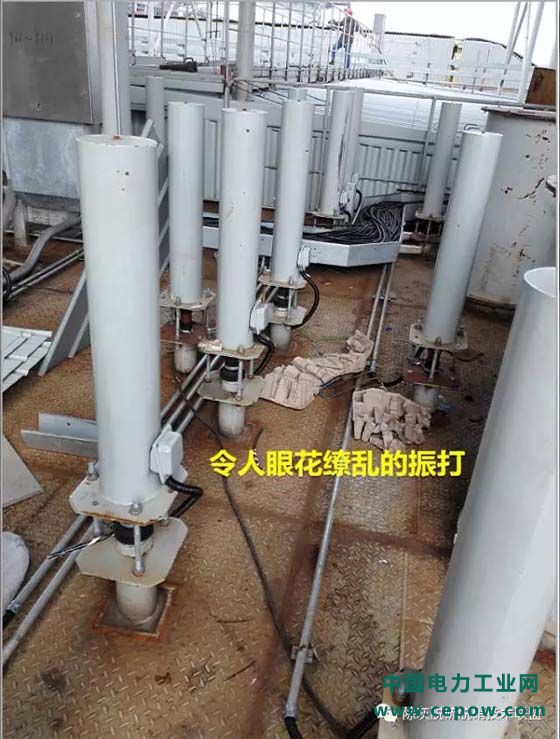

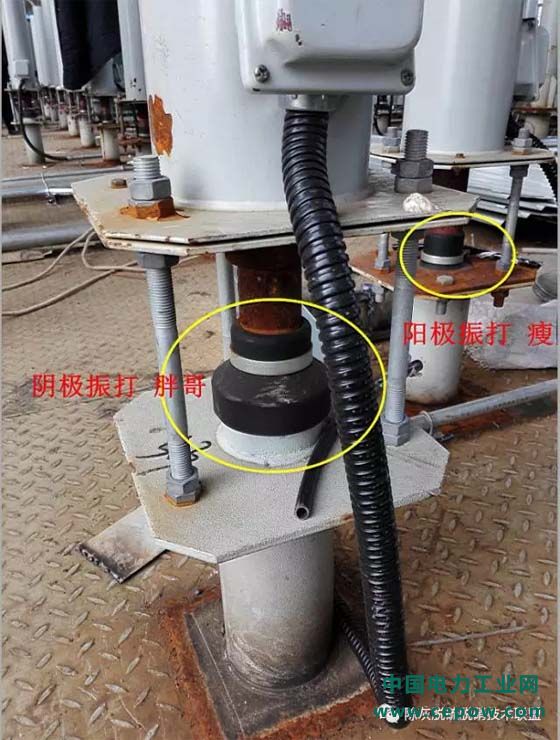

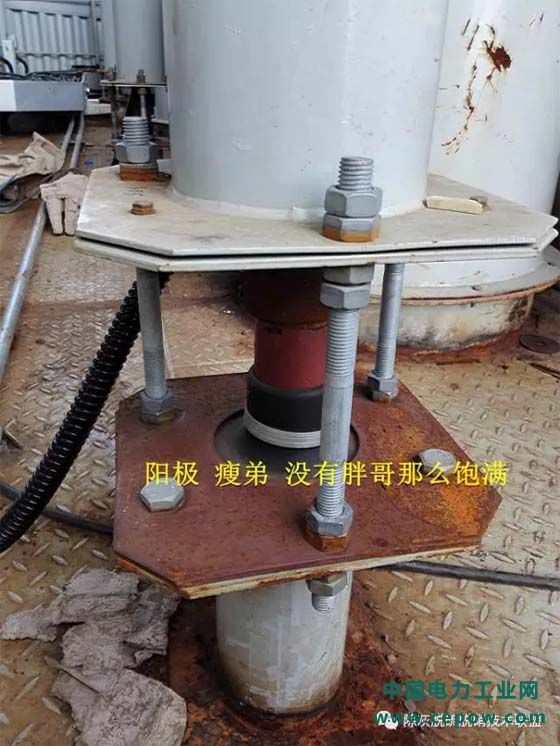

电场顶部是数量众多的电磁振打，通过以下方式来区分阴阳振打
下面顺着检查梯去电场内部保温箱看下

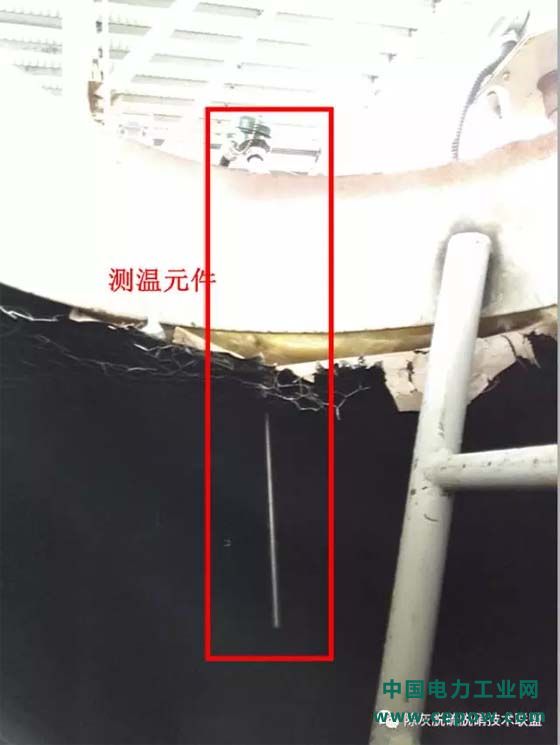

保温箱的测温元件

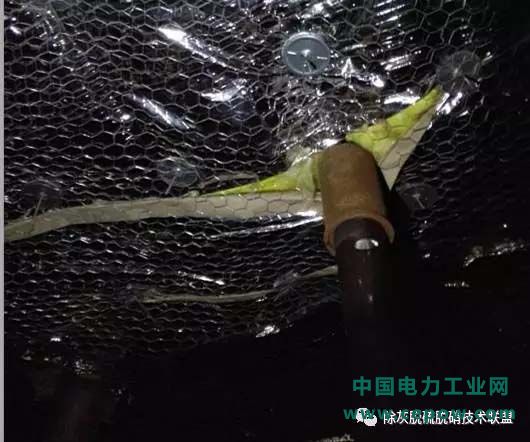

顶部的保温反射膜，确保没有热量损失

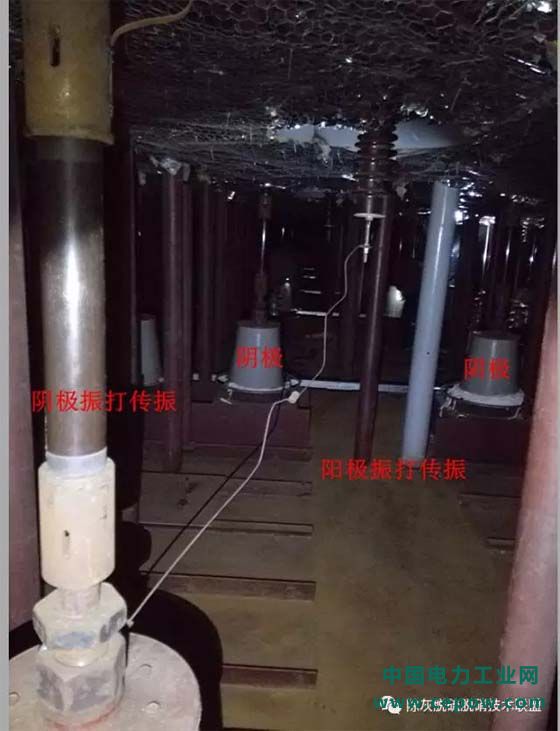

内部的阴阳极振打传振

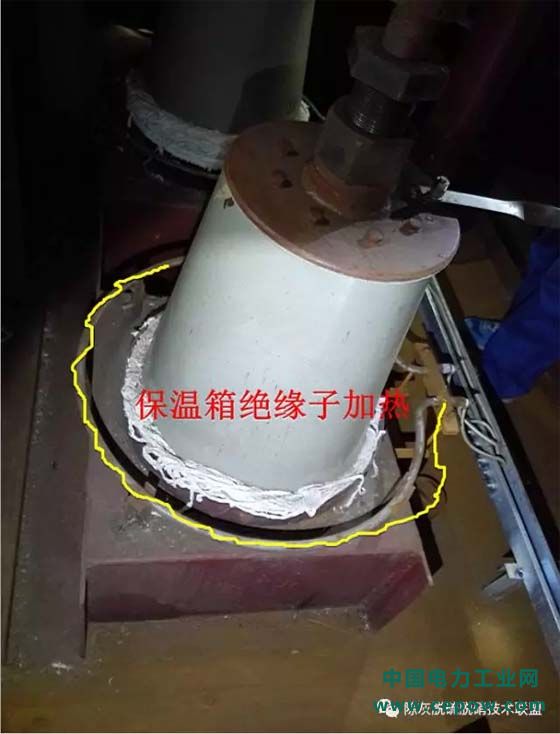

保温箱的绝缘子加热

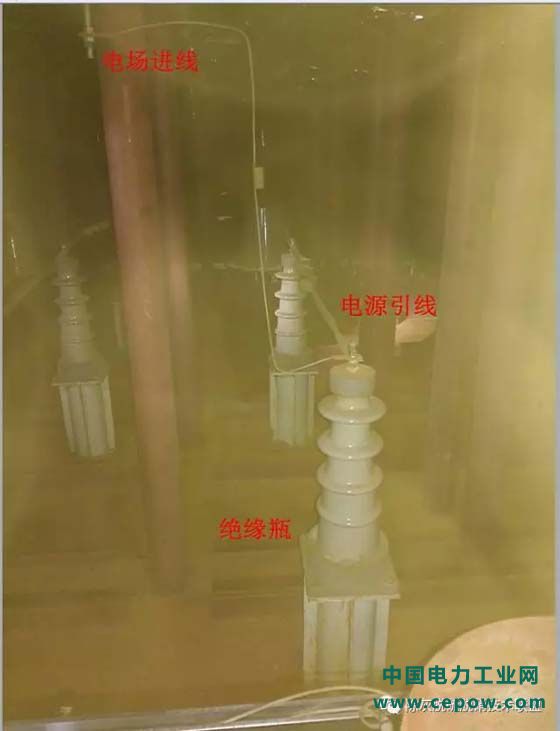

由于有的电源布置距离电场较远，如电源3/5，故内部布置了电源引线，这就解释了为什么电源安装位置与电场并不是很对应。
