2超声波干雾抑尘除尘系统
2.1超声波干雾抑尘工作原理
据云物理学核凝聚理论[1,2],由于水滴的表面张力,极细小的粉尘只有当水滴很小或加入化学制剂(如表面活性剂)才会聚结成团颗粒。按尘在重力作用下的沉降特性可分为飘尘和降尘。习惯上分为:
(1)尘粒:较粗的颗粒,粒径大于75μm。(2)粉尘:粒径为1-75μm的颗粒,一般是由工业生产上的破碎和运转作业所产生。(3)亚微粉尘:粒径小于1μm的粉尘。

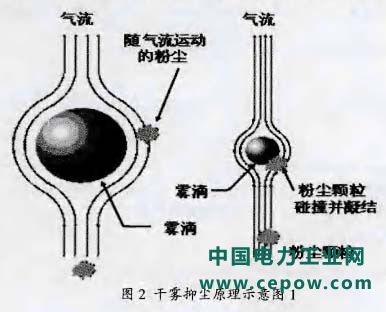

该系统利用压缩空气和低压水经过喷嘴产生微米级颗粒的干雾(1-10μm的液滴大小)。当水雾颗粒与尘埃颗粒大小相近时吸附、过滤、凝结的机率最大。实践证明,粉尘可以通过水或化学剂被粘贴而聚结增大,但那些最细小的粉尘只有当水滴很小(如水雾)或加入化学剂(如表面活性剂)以减小水的表面张力时才会聚结成团,如图2所示。
如果水雾颗粒直径大于粉尘颗粒,那么粉尘就仅仅跟随水雾颗粒周围的气流运动,很少或者根本没有接触,达不到抑尘效果。
随着水雾颗粒大小的减小,当与粉尘颗粒相当时,后者便会随气流运动与前者碰撞、接触而粘结在一起。水雾颗粒越小,聚结的可能性就越大。因此,这些(干雾)超细水滴附着凝聚相同大小的粉尘粒子(PM10即10μm或更小的粉尘粒子,呼吸性粉尘即漂尘)。稍微温润粉尘颗粒,然后大到可以降落的质量,从而从空气中降落达到粉尘治理效果,如图3所示。
2.2超声波干雾抑尘系统整体设计

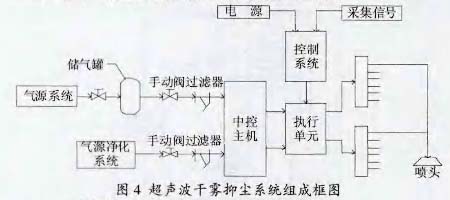

整个系统组成框图如图4所示,包含干雾抑尘系统(含中控主机、控制箱、流量分配箱、水过滤箱等),水气分配器(喷嘴、水路/气路控制阀、手动球阀、过滤器等)、防腐水泵、防腐电磁阀等防腐主要设备,用户仅需提供电源以及水源、气源,系统带有增压、调压、过滤等功能。系统采用自动化程序控制,通过检测皮带的运行信号和皮带上的犁煤器信号自动将干雾抑尘装置投入运行。
