不同湿式电除尘器的近零排放机组

在实际现场测量时，将烟枪伸入到测点当中采样.由于湿式电除尘器的前后烟道中均是饱和湿烟气，其中的液滴和冷凝产生的水滴会严重影响颗粒物质量的测量，因此在烟枪、DPI细颗粒物采样仪外部均需加装加热装置，进入DPI细颗粒物采样仪前的全部管路也要加装保温装置，防止水蒸气在管路沿途冷凝形成水滴.

1.3、测点布置

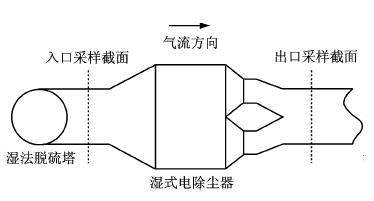

针对2台300MW机组不同极配形式的湿式电除尘器，对不同直径段的颗粒物进行脱除性能测试实验，在2台湿式电除尘器的进出口布置测点进行采样测试.2台机组的湿式电除尘器测点位置一致，其测试截面如图2所示.

图2湿式电除尘器现场测点示意图

进出口烟道的顶部和两侧各布置一个测孔，按照等面积圆环布置9个测点，这样进出口烟道各布置36个测点.在细颗粒物测试中，选取断面的平均风速点进行采样.入口测点颗粒物质量浓度大，测试时间相对短，但是在出口采样截面中，颗粒物经过湿式电除尘器的深度净化，质量浓度低，为了确保采样量符合要求，满足称重条件，测试时间相对较长，每次采样需要2.5～3h.在100%、75%和50%锅炉负荷时各采样2次.

分级除尘效率可以定义为该直径段颗粒物在湿式电除尘器进出口烟道处烟尘质量浓度之差与进口烟道处烟尘质量浓度的比值，如式(1)所示：

2、测试结果与分析

2.1、不同湿式电除尘器的除尘效果

2种不同极配形式的湿式电除尘器进出口烟尘质量浓度和除尘效率见表2.由于设计值和极配形式的不同，出口烟尘质量浓度和除尘效率有所差异.管式湿式电除尘器出口烟尘质量浓度设计值为5mg/m3，实测值为4.7mg/m3;线板式湿式电除尘器出口烟尘质量浓度设计值为3mg/m3，实测值为1.8mg/m3.根据表1和表2中2台湿式电除尘器的设计值和实测值可以看出，2台湿式电除尘器进口烟尘质量浓度、比集尘面积和烟气流速等主要设计参数均接近，但是线板式湿式电除尘器出口烟尘质量浓度较低.2台机组出口烟尘质量浓度均满足设计要求，并且达到了近零排放的标准，在国内火电机组中处于烟尘低排放的领先地位.

表2不同极配形式WESP进出口烟尘质量浓度和除尘效率的对比
