各类型水电站详解

在河流坡降陡的河段上筑一低坝(或无坝)取水，通过人工修建的引水道(渠道、隧洞、管道)引水到河段下游，集中落差，再经压力管道引水到水轮机进行发电。用引水道集中水头的电站称为引水式水电站。

类型可分为：1、无压引水式(freeflow)：引水道是无压的(如明渠)；2、有压引水式(pressureflow)：引水道是有压的(压力隧洞)

适用条件：适合河道坡降较陡，流量较小的山区性河段。

水坝特点

1、水头相对较高，目前最大水头已达2000米以上。

2、引用流量较小，没有水库调节径流，水量利用率较低，综合利用价值较差。

3、电站库容很小，基本无水库淹没损失，工程量较小，单位造价较低。

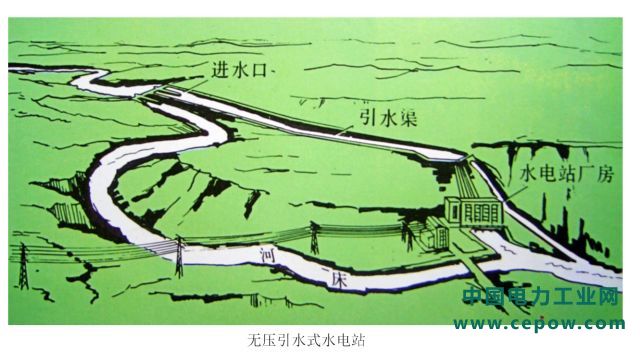

一、无压引水式电站

特点：

引水建筑物是无压的：明渠(openchannel)、无压隧洞(freeflowtunnel)。

主要建筑：

主要建筑物：低坝，进水口，沉沙池，引水渠(洞)，日调节池，压力前池，压力水管，厂房，尾水渠。

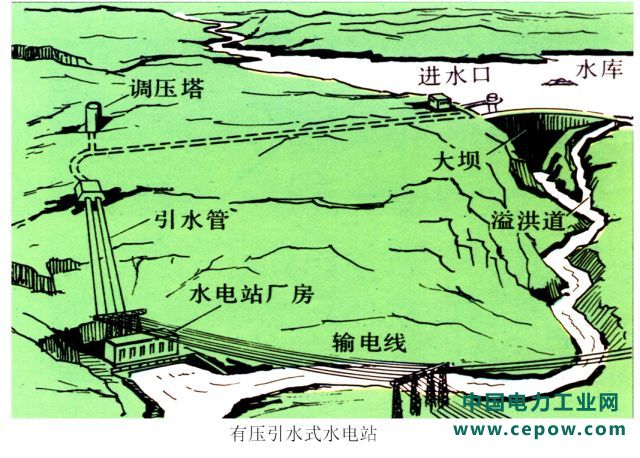

二、有压引水式水电站

特点：

引水建筑物是有压的：压力隧洞(pressuretunnel)。

主要建筑:

主要建筑物：低坝，引水隧洞(有压)，调压室，压力水管，厂房，尾水渠。
