2.3 三角网格的设计

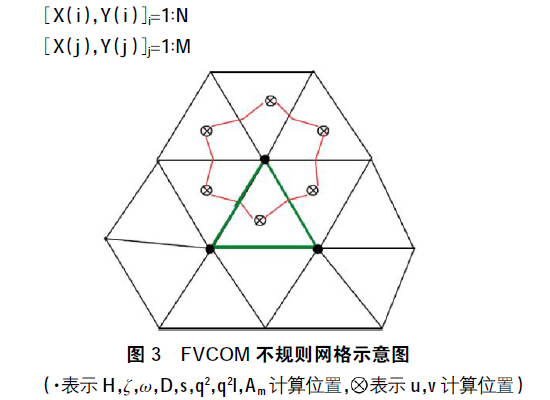

同有限元方法类似,FVCOM模式的计算区域需要划分成一些互不重合的三角形单元。每个三角形网格都由三个节点、三条边和一个中心组成。N和M分别表示计算区域内三角形的中心和节点的总个数,因此可将三角形中心和节点的坐标分别表示为:
因为三角形网格是互不重合的,所以N 也代表是三角形的总数目。在每个三角形中,Ni(j)表示三角形的三个节点。,NBEi(j)来标号具有共同边的三角形;在开边界和海岸固边界处,NBEi(j)取值为0。在网格节点上,包含此节点的三角形个数记作NT(j),每个三角形用NBi(m)来标号,其中m的取值为顺时针从1颐NT(j)。

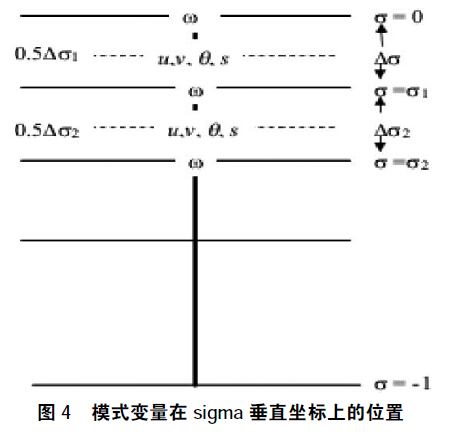

FVCOM 模式中标量和矢量是在三角形的不同位置进行计算的,其中灼,H,D,S,w,q2,q2l,Km,Kh,Am和Ah的等是在三角形节点上计算,u,v 等矢量需要在三角形中心点上计算,垂向上,除了棕之外其他变量都在层的中间。
