风电塔筒涂层常见缺陷分析

1、案例（涂层附着力问题）

东北地区某塔筒厂，3月份施工完一批塔筒外表面涂层，涂层配套如下，施工完面漆2-3天后，采用塑料薄膜包装，并放置在室外的场地上。1个月后（4月份），检查发现面漆涂层与中间漆涂层存在层间附着力差，请分析产生该涂层质量问题的原因？

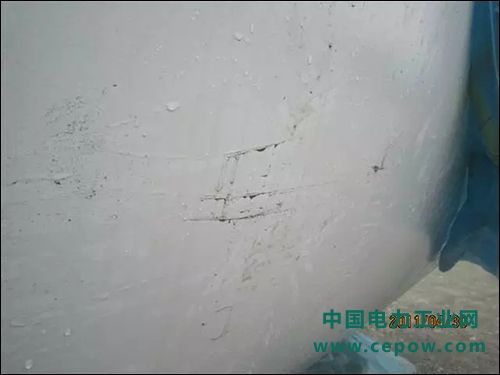

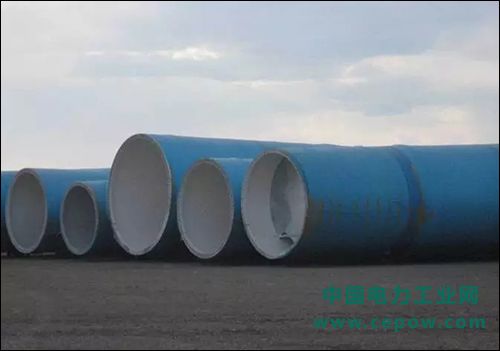

风塔涂层干燥后，用塑料薄膜包裹放置于室外， 1个月后，拆开塑料薄膜，涂层可以用粘附的胶带直接撕掉。

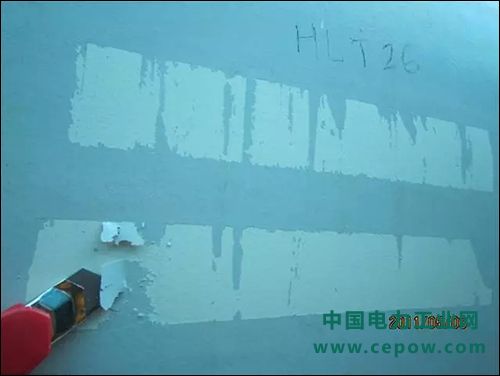

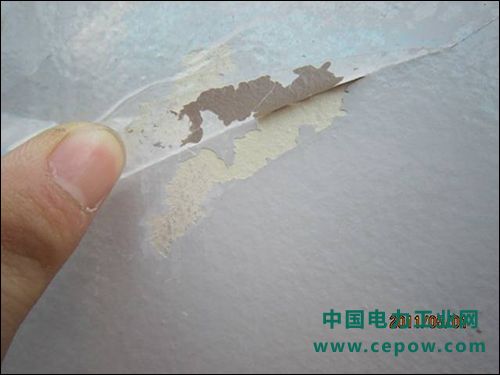

包裹在塑料薄膜内涂层表面存在较多的凝结水，涂层附着力较差，用胶带和刀片很容易去除面漆涂层。

  2、原因分析：

1）在封闭的塑料薄膜包裹下，水汽可能会反透过涂层，进入涂层内部，聚集于涂层层间，导致涂层附着力问题。

2）东北地区3月份室外温度较低，在温度低的环境中，面漆涂层尚没有完全固化，抵抗水汽的能力较差，长期“浸泡”高湿度的水汽环境下，甚至导致涂层软化失败。

3）密闭的塑料薄膜内，如果涂层内残留有溶剂，溶剂不易挥发，导致涂层出现附着力不良。

  3、预防措施

1）采用透气性较好的包装物进行包装。

2）待涂层固化较好时才用塑料薄膜包装（风险仍很大）
