5）在全厂失电而进入自然循环时，可能有两种情况发生会使自然循环中断，但导致自然循环中断的原因，均不是因为二次侧冷却能力过强而引起的：
情况一：二次侧的冷却能力不足，堆芯的热量不能被二次侧全部带走，引起二次侧传热管出口的冷却剂温度逐步上升，导致上升段（热段）和下降段（冷段）温度差逐渐减小，也就是密度差逐渐减小，自然循环的驱动压头也就逐渐减小，直至为零，自然循环也就中断了。作为极端情况，二次侧补水接继不上，使二次侧排空，热阱丧失，一次侧的热量完全排不出去，导致上升段的水未经任何冷却降温而进入下降段，上升段与下降段的冷却剂无密度差，自然循环无驱动压头，自然循环很快就中断了。这种情况引发的后果是严重的，反应堆的剩余热量引起冷却剂不断升温，体积不断增加，压力不断升高。当超过稳压器安全阀开启值时，不断地以高温蒸汽排向卸压箱，使一回路水装量不断地减小，最终将会导致堆芯裸露而引发高压熔堆。这种极端严重事故就是压水堆版的福岛事故。
因此在发生全厂失电事故时，不是担心二次侧冷却能力过强，而是必须防止二次侧冷却能力不足，以免自然循环中断导致更严重事故发生。
情况二：全厂失电后进入自然循环阶段时，又发生了一回路失水，例如主泵轴封水丧失而冷却剂从轴封处泄漏。此时一回路压力下降很快而冷却剂的平均温度几乎没有降低，局部高温的冷却剂达到饱和温度蒸发变成蒸汽弥补漏失的空间。水位不断下降，压力也不断下降，大部分冷却剂达到当时压力下的饱和温度，当水位下降至压力容器顶盖时，顶盖下开始积汽，形成所谓双稳压器效应。当水位下降至主管道上管口以下时，所有高于上管口的冷却剂特别是蒸汽发生器传热管内的，都因重力回流，既无进传热管的也无出传热管的冷却剂，自然循环也就中断了。此情况下，只有蒸汽进入传热管冷凝后再回流到上管口以下的冷却剂内，也就是所谓回流冷凝的传热方式将堆芯热量传给二回路。
此情况下若冷却剂仍在不断泄漏，压力仍在不断下降，假如赶在水位下降到堆芯裸露之前，压力已降到中压安注箱注入整定值（一般在42.5bar）以下，安注箱开始注入，这样就可为保护反应堆的安全争取到很多时间了。由于本人对于事故后期的发展及处理措施没有研究，且已不在本文所讨论的自然循环问题的范围内，也就不再继续讨论下去了。当发生全厂失电时不仅保证和维持蒸汽发生器二次侧有较强的冷却能力外，尽快启动LLS系统，保证轴封处一回路冷却剂不泄漏同样是十分重要的。
6）实际上，当我们在处理全厂失电事故，依靠自然循环导出反应堆的剩余热量保护反应堆安全时，是有意地强化二次侧的冷却能力，而不是限制二次侧的冷却能力。强化二次侧冷却能力的措施有二：一是当蒸汽发生器二次侧蒸汽压力过大，让大气释放阀开启，以蒸汽形式将一次侧的热量排向大气。我们知道，蒸汽流量增加对降低一回路冷却剂的温度是十分有效的。但是，开启大气释放阀是有风险的，特别是开启后的大气释放阀因故障不回座，就近乎于主蒸汽管道破裂，造成一回路快速降温，其风险不是造成自然循环中断，而是一回路快速降温引入较大的正反应性，特别是在寿期末，其正反应性的引入可能使停堆后的堆芯重返临界，造成反应性事故。二是向蒸汽发生器二次侧补充低温给水。当全厂失电时，首先汽动泵（或柴油机泵）自动启动，将辅助给水箱（有的厂称为应急给水箱）的水注入蒸汽发生器。我们知道，由主给水泵经高压加热器（一般都有两级）来的给水，水温高达220℃以上，而由辅助给水箱来的给水是30℃—40℃，大大低于主给水的温度，这样可以最大限度地增强二次侧的冷却能力，更快地将经蒸汽发生器的一回路冷却剂温度降下来，加大上升段和下降段的温度差，从而更加增强自然循环的驱动力，但这冷水会给蒸汽发生器带来很大的热冲击。这两种方法的综合应用，就能够使一回路上升段与下降段冷却剂的密度差达到更大，从而使自然循环的驱动压头更高，使自然循环能力更强。
笔者认为，明确对这一问题的认识是重要的。万一当全厂失电事故发生时，运行人员会自觉地执行操作规程，大胆地采取增强二次侧冷却能力一切措施，增强自然循环的能力，确保反应堆处于安全状态。
2.4自然循环流量与反应堆功率成正比，与回路系统的总阻力成反比吗？
回答“压水堆一回路系统的稳态自然循环流量主要与哪些热工参数有关？”的问题时，各核电厂编制的复习题相应的答案中，有代表性的是：“压水堆稳态自然循环流量主要与堆功率成正比，与蒸汽发生器和堆芯之间的高度差成正比，与回路系统的总阻力成反比。”笔者认为，这样的答案是值得商榷的：
1）与蒸汽发生器和堆芯之间的高度差成正比。这里应确切地说是热阱与热源之间的高度差，而不是两大设备之间的高度差。当核电厂的设备和系统建成之后，如前面所叙，该高度差是确定的也是无法改变的，也就无所谓成正比或成反比了。除非是在新设计一回路设备和系统时，对自然循环能力要考虑到热源和热阱之间的高度差。即使如此自然循环流量也不是和高度差成正比。只能是其高度差越大，自然循环流量越大。

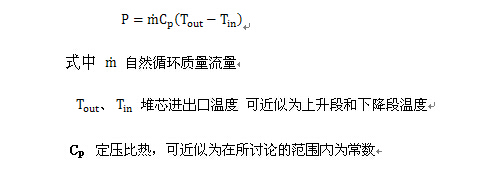

2）稳态自然循环流量与反应堆功率之间的关系。我们知道稳态下反应堆功率可以表示为
从表达式中可以看出，稳态的自然循环时，增加反应堆功率，同时会改变冷却剂进出口温差和流量，而前者是第一位的，居于主动因素。进出口温差的增加，相应的热段（上升段）和冷段（下降段）冷却剂的密度差也将增大，导致自然循环的驱动压头增加，促使冷却剂流动速度（流量）也就增加。也就是说反应堆热功率的增加，分配到进出口温差的增加及回路内自然循环流量的增加。因此，简单地将稳态自然循环流量与反应堆功率的关系说成是正比的关系是不合适的。
这里还须说明的是，对一个设备和系统都已确定的一回路系统，依靠稳定的自然循环所传输的反应堆功率是有限的，这一传输的反应堆最大功率，就是该系统所设计的最大自然循环能力。压水堆核电厂典型设计的最大自然循环能力为10%-15%。
因此，稳态自然循环流量与反应堆功率之间的关系的正确表叙是：在最大自然循环能力的范围内，反应堆功率越高，经过堆芯的冷却剂温升也越大，造成上升段和下降段的密度差也越大，自然循环的驱动压头也越大，从而稳态自然循环流量越大；反之，反应堆功率越低，稳态自然循环的流量也越小。
3）自然循环流量与回路系统的总阻力成反比？
首先，这里“回路系统的总阻力”这个概念是模糊不清的，对任何回路系统而言，有一定的流量才会产生相应的阻力，也就是压降，没有流量，流体不流动了，也就没有阻力也没有压降了，所以“回路系统的总阻力”就不知所指的是什么，其说法是不妥当的。
对任意一个回路系统而言，确定有一个流量和阻力压降的对应关系，即有一定的流量会在回路系统产生一定的阻力压降，改变流量，流体在该回路系统中的阻力压降也就改变了。例如反应堆功率增加，自然循环流量增加，流体在该回路系统中的阻力压降也增加。这就是该回路系统的流量—阻力压降特性曲线。如果换成另一回路系统，或将该系统管道上的阀门开度减小，那就是另一条流量—阻力压降曲线了。在相同的驱动压头下，比较这两条特性曲线，可以说产生相同的阻力压降，前者的流量大，后者（阀门开度减小的系统）的流量小。需要强调指出的是，这是两条特性曲线之间的比较。
对于压水堆一回路系统而言，冷却剂流经的路径，管道的长短走向，包括流经的燃料通道及蒸汽发生器的传热管等等，都是固定了的，中间没有任何阀门，对某一循环流量流过一回路系统后，必定对应产生某一阻力压降，也就是说一回路系统的流量—阻力压降特性曲线只有唯一的一条，这里不考虑流体温度或密度变化给特定曲线造成的微小偏离。这一流量—阻力压降特性曲线涵盖了自然循环和强迫循环，只不过强迫循环占有大流量—大阻力压降部分，而自然循环对应的是小流量—小阻力压降部分。
在进行自然循环时，因为反应堆堆芯发出一定功率，冷却剂从堆芯进口到堆芯出口，从低温变为高温，到蒸汽发生器经传热管放热后又变为低温，这样在上升段和下降段产生密度差，加之在已存在的堆芯和传热管之间的高度差，从而产生自然循环的驱动压头，推动冷却剂的流动。这一流量在回路系统中产生阻力压降，假如这阻力压降比此时的驱动压头小，那么多余的驱动压头推动冷却剂加速流动，使流量增加，在回路系统中产生的阻力压降增加，直到回路中的流量在回路系统中产生的阻力压降等于自然循环的驱动压头为止。究其原理和强迫循环时泵的工作特性曲线与回路的流量—阻力特性曲线交点形成工作点是类似的，只不过回路的流量—阻力特性曲线不能改变而已。
综上分析，笔者不赞同“压水堆稳态自然循环流量与回路系统的总阻力成反比”这样的说法，而应该是：自然循环的驱动压头越大，促使回路中冷却剂流速越快，流量也越大，在回路系统中所产生的阻力压降也越大。在压水堆稳态自然循环时且二次侧冷却能力足够而稳定时，反应堆功率大小是主动因素，由此引起上升段与下降段密度的改变，进而使自然循环驱动压头的改变，导致循环流量的改变，由于流量的改变，才使流体在回路系统中的阻力压降改变，而不可能是反方向的影响。但无论何时，其流量在回路系统中产生的阻力压降总是等于自然循环的驱动压头。无论是稳定的自然循环和不稳定的自然循环都应是符合这一规律的，因为对于不稳定的自然循环每一短暂瞬间可看成是稳定的（准稳态）。其实，这一规律也适用于压水堆一回路的强迫循环，主泵的驱动压头或称扬程是推动力，使泵出口冷却剂的压力增加，推动冷却剂快速流动，形成较大的流量，该流量在回路系统中产生了一定的阻力压降，该阻力压降无论何时都等于主泵的驱动压头（可能在主泵启动或停运的瞬间是例外）。
3、本文所叙的基本观点小结
1）自然循环可分为稳态自然循环和不稳定自然循环两种形式，核电厂是按稳定的自然循环最大能力设计，但所关注的是全厂失电事故下建立和维持自然循环的能力，不断地有效导出反应堆的剩余发热，使反应堆处在安全状态。
2）建立自然循环的必要条件是：热阱和热源之间要有高度差，热段和冷段之间要有密度差。高度差和密度差决定自然循环驱动压头的大小。有了驱动压头，自然循环就建立起来了。再加上其他条件都不太适合，也不太“必要”。
3）立式蒸汽发生器传热管的上升段和下降段并非回路系统中起决定作用的上升段和下降段（热段和冷段），对比卧式蒸汽发生器的传热管，其冷却剂是水平流动的，不存在所谓上升段和下降段。只能说明蒸汽发生器的传热管（不论是立式的还是卧式的）只不过是热阱的组成部分而已。
4）作为一级近似的点源模型，自然循环时有效的上升段（热段）和下降段（冷段）是指的热源点和热阱点之间的高度差。对压水堆回路系统中，指的是与二次侧给水相接触的传热管平均标高与堆芯燃料元件平均标高之间的高度差。对某压水堆回路系统而言，这一高度差是确定不变的。显然，也说明了有效的上升段（热段）和下降段（冷段）两段的高度是相等的。
5）结合第2）点和第4）点，可以认为只要上升段与下降段冷却剂之间存在密度差，就会有自然循环驱动压头，自然循环就在进行。因此回路中的自热循环是否正在进行，冷段和热段是否存在温度差是最基本的判据。温差大，温差小，自然循环能力越弱，当温度差不存在，自然循环也就中断了。
6）上升段的温度差（或密度差）是由反应堆功率决定的。密度差越大，自然循环的驱动压头就越大，自然循环能力就越强，反之亦然。因此，二次侧的冷却能力过强，只会使下降段冷却剂的温度降得更低，使得上升段与下降段之间密度差变得更大，使自然循环能力变得更强，不会得到相反的结论——使自然循环中断。
