逆变器最大直流电压(最大阵列开路电压)为550V,最大功率电压跟踪范围为70~550V,MPPT路数为1路/1并。每个太阳电池组件额定工作电压为30.8V,开路电压为38.3V,在环境温度为25±2℃、太阳辐射照度为1000W/m2的额定工况下,12个太阳电池串联的串联支路额定工作电压为369.6V,开路电压459.6V,均在逆变器允许输入范围内,可确保正常工作。
在工况变化时考虑在平均极端环境温度为-10℃时,太阳能电池组件串的最大功率点工作电压为12×30.8×(0.35%×35+1)=415V,满足550V最高满载MPPT点的输入电压要求;在极端最高环境温度为42℃时,太阳能电池组件的工作电压为12×31.2×(-0.35%×17+1)=352.1V,满足70V最低MPPT点的输入电压要求。
系统配置

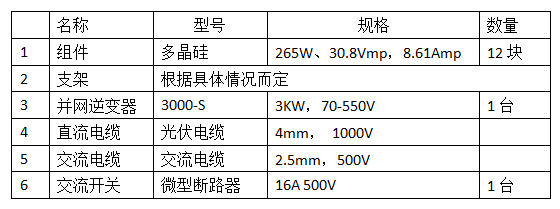

常用家用光伏系统配置:

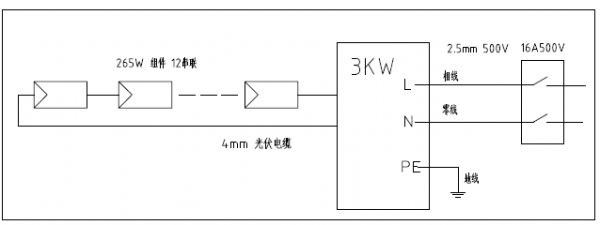

4.2kW电气系统图
5.0kW电气系统图
