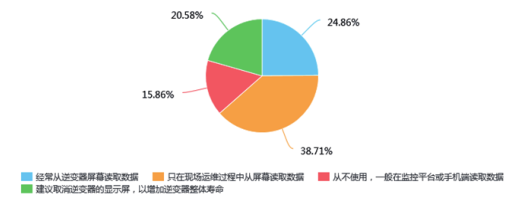

实际上,固德威逆变器屏幕上集成了通信状态、相电压、电流频率、输入电压、日发电量、月发电量等信息,用户可以通过机器屏幕方便直观地查看。
· 监控平台
用手机登录小固云窗或者电脑登录固德威智慧能源管理系统就可以看啦。
2、电表读数读取

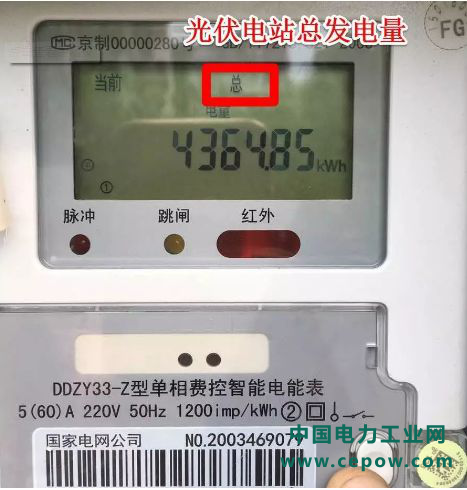

通过电表可以读出光伏的发电量,电表是最终核算光伏收益的计量表,一般由本地供电局提供和安装,故电费结算以电表读数为准。
三、电表的分类
小固曾经写过一篇文章《不同上网模式下电表的接入方式及电价计算》,其中对电表类型、光伏上网模式、低压计量接法、高压计量、误差分析等问题作了详细介绍,不再赘述,请移步查阅。
本文主要针对单/双向计量电表读数与逆变器读数差异进行探讨:
· 单相电表

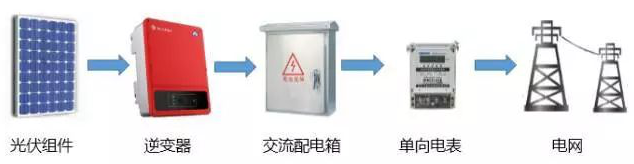

全额上网只需要单向计量,统计下图中“光伏发电计量表”即可:
· 双向电表

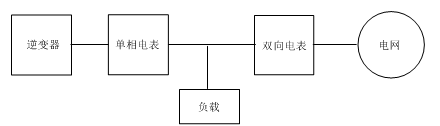

余电上网即光伏发的电先给自己使用,多余的电卖给电网。该模式下需要一个单向计量的电表,还需要把进户电表换成双向计量的电表,如下图:
同样可以读取单相电表的读数和逆变器显示的读数进行对比。
四、相差多少是合理的
既然逆变器读数与电表读数有差异,那么,相差多少属于正常现象?这里有三个概念:
逆变器值
实际值
电表值
三个数值,顾名思义不赘述。
按照正常的误差来看,逆变器电流测量精度为-0.5%,考虑到硬件采样电路和软件技术的误差,总体误差按照+1%来计算(逆变器值比实际值大1%);电表的误差按照-1%来计算(电表值比实际值小1%)。这时候的误差应该约为2%。(不考虑线损,仪器误差的最大值)
假设10kW的电站一天可以发60度电,2%的误差每天1.2度电差异,一个月大概30多度电,这样的情况属于合理范围内!
注意这里是把同一电站的逆变器显示的读数 和电表进行对比,而不是不同电站的逆变器或者电表进行对比,不同电站电表存在这么大的误差,还是有很大可能电站存在可以改善的地方。
以上经验值只是在排查了不存在故障、不存在接线不合理的情况下允许的误差,如误差太大(哪怕只是2%以下的误差)还是建议对电站进行一遍全面的检查!
