大家好!我是Hz，一名生活在十线城市的地调调度员，截止2016年9月，已从事调度工作满5年了。从今天开始，我会把5年来调度学习的过程做一个没有废话的梳理，题目会写成地调调度员的进阶01、02、03等不同的帖子，每个帖子说一块内容，希望大家关注并能够为我指正。
一、电力系统基本概念与特点
1.1 电力系统基本概念
电力系统指由生产、变化、输送、分配、消费电能的发电机、变压器、电力线路和各种用电设备(一次)及测量、保护、控制等智能装置(二次)组成的统一整体。
这里有三个词需要区分，分别是“动力系统、“电力系统”、“电力网”。
动力系统是电力系统与发电厂动力部分的总和;
电力系统是电力网、发电机、用户(负荷)的总和;
电力网是变压器、线路、互感器等的总和。

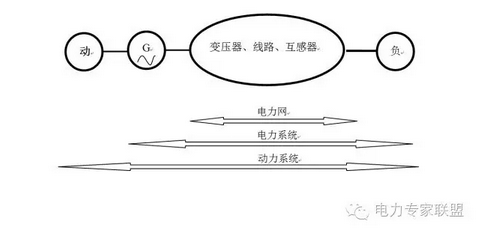

用一张图来记忆：
作为地调调度员，主要调度的设备是电力网的范围，但是也延伸到了电力系统这一级。
1.2电力系统的特点
1、 生产与使用时同时进行(同时性)，电能不能被储存;
2、 电子的运动速度与光相同，都是30万公里/秒(快速性);
3、 整个电网相互连接，发生故障时，与故障相连接的设备都会受到故障电流的冲击(整体性)。二、变电站一次设备及常用符号
2.1开关(断路器)

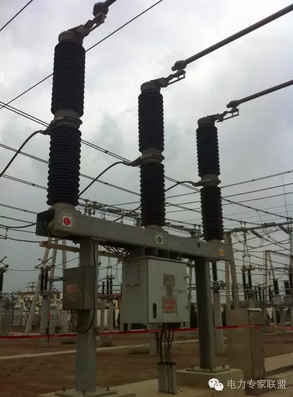

开关是分、合负荷电流和切断故障电流的设备;根据灭弧介质的不同，又分六氟化硫开关、真空开关、油开关等。
在调度的变电站主接线图上表示为下图(注意静触头处的X)，有部分地方使用右图做开关的符号，用方形是否被填充表示分、合。
2.2刀闸(隔离开关)

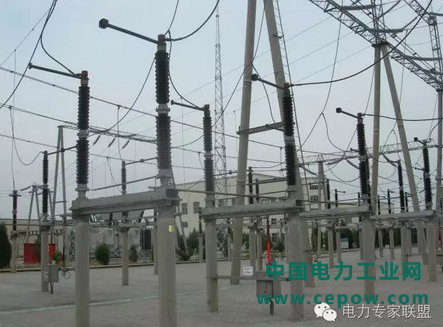

刀闸不能用来分、合负荷电流，故障电流，主要作用是使带电设备与停电设备之间有明显的断开。
在调度的变电站主接线图上表示为下图(注意静触头处没有X)
2.3主变

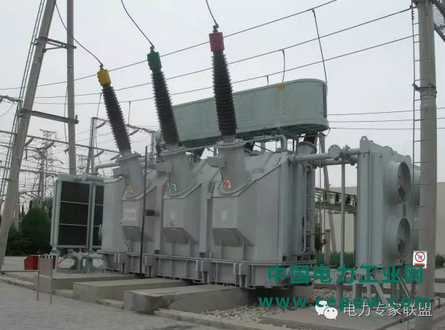

主变的作用是利用电磁感应原理改变电压，依照能否在带电情况调压，分为有载调压变压器和无励磁调压变压器。
调度的变电站主接线图上表示为下图(左图为自耦变压器，右图为普通变压器，有45°箭头的表示有载调压变压器，无励磁调压变压器无箭头)
2.4小车开关

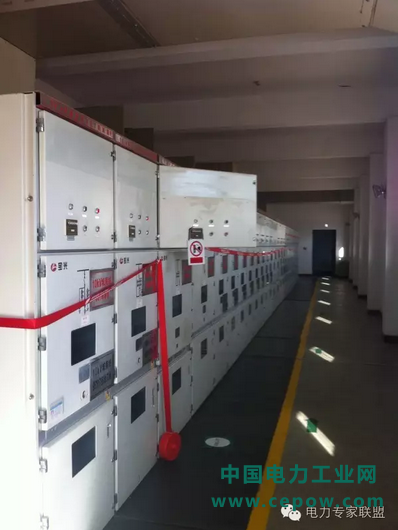

35kV及以下电压等级普遍使用小车开关，可以把它理解成开关与刀闸的结合体
调度的变电站主接线图上表示为下图

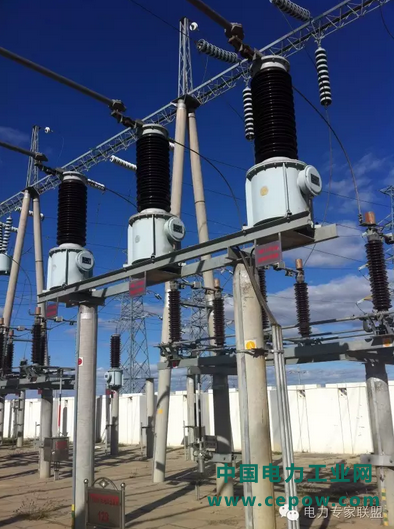

2.5电压互感器(PT)
PT的作用是将高电压(220kV、110kV、35kV、10kV)转变成站内各种仪表可使用的低电压(100V)，以便监视电压运行情况，和供各保护、仪表使用

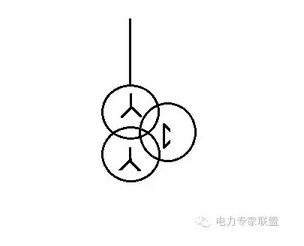

调度的变电站主接线图上表示为下图(注意第三个圆内三角是开口的)

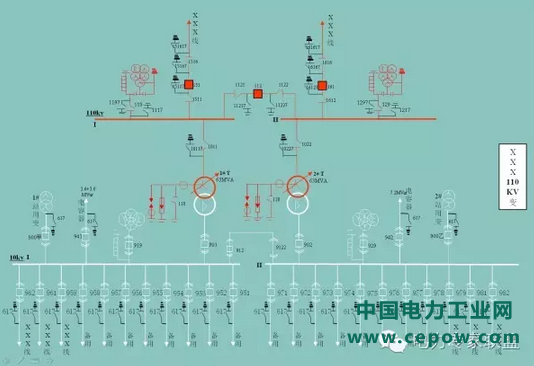

在认识了这些常用符号后，把它们组合起来，再配合双重编号，就是调度员在调度室看到的变电站主接线图了。
