实现功能
建立多种发电类型的联合发电数据采集与通信框架;
实现风光热储全景监视可视化展示;
实现风电、光伏、光热、储能多种能源的有功协调控制;
实现SVG、风光热储等多种无功电源的协同控制;
实现风光热储日前计划编制;
实现风光热储信息的多维度评价。
通过多能互补联合运行后,可有效减轻电网调峰压力。考虑出力限额与青海省负荷曲线匹配,本项目通过储能和光热联合调节,将大幅降低限电比例!
项目系统全解析
风电场
风电场包含南北两个风场,北风场占地约36.3平方千米,南风场占地约56.8平方千米。
南北两个风电场各新建1座110千伏升压变电站。每台风力发电机组产生的电力,通过35千伏集电线路汇集至110千伏升压站,然后通过110千伏架空线路输送至330千伏汇集站。

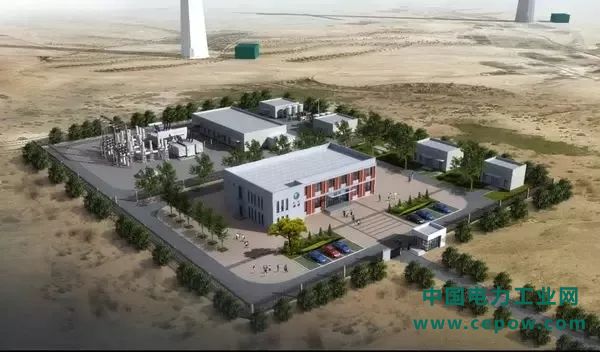

风电场110千伏升压站效果图
光伏电站
光伏电站位于格尔木市光伏发电园区北侧,占地面积约338公顷,厂区形状为矩形。
光伏电站产生的电力通过35千伏集电线路送至330千伏汇集站。

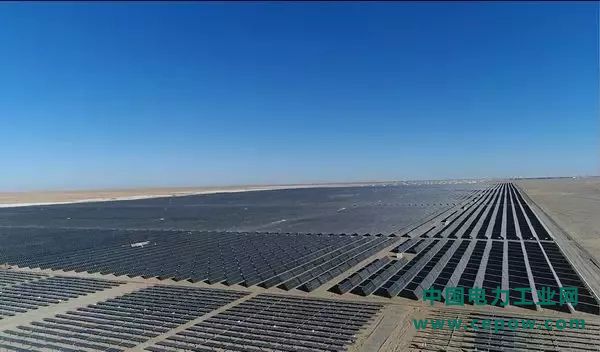

光伏电站航拍图
光热电站
光热电站位于光伏电站南侧,采用塔式熔盐技术,储热时长为12小时。

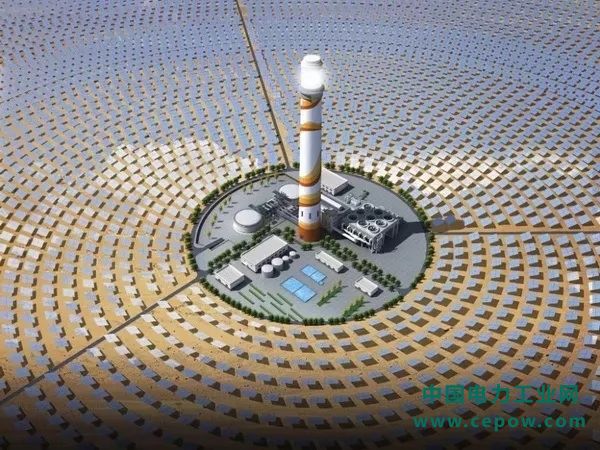

光热电站鸟瞰效果图
光热电站产生的电力通过110千伏地埋电缆送至330千伏汇集站。

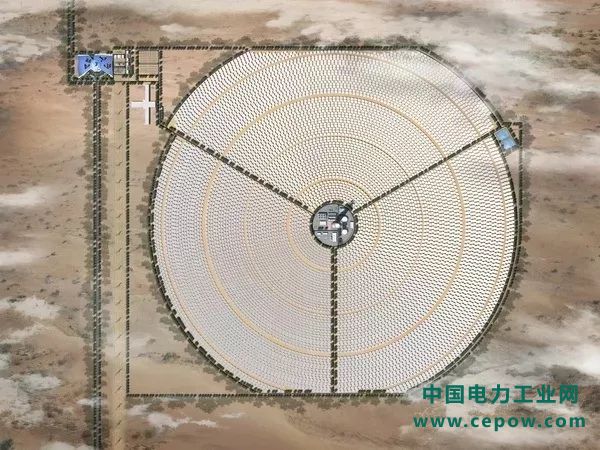

光热电站平面布置图
光热电站储热系统通过削峰填谷储能,增强光热电站对太阳辐射及电网负荷变化的适应性。

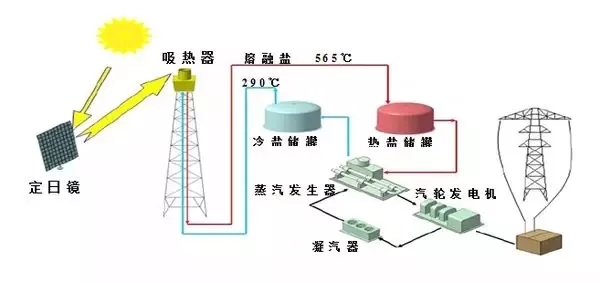

光热电站系统示意图
