储能电站
储能电站在光热用地范围的西北角,毗邻330千伏汇集站,占地面积约100公顷。

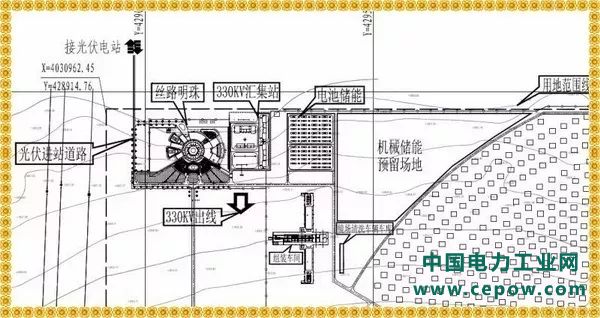

储能电站平面位置示意图
储能电站采用电化学储能和机械储能混装的模式,产生的电力通过35千伏集电线路送至330千伏汇集站。

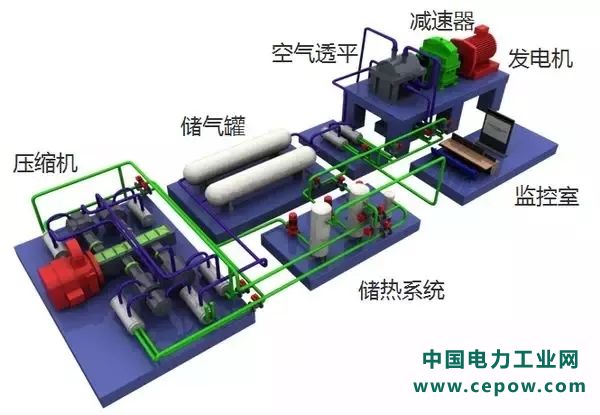

机械储能系统示意图

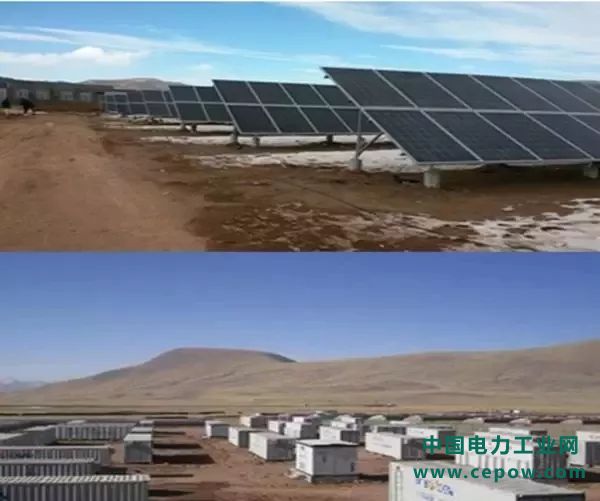

电化学储能示意图
330千伏汇集站
330千伏汇集站位于储能电站西侧,风电场、光伏、光热和储能电站产生的电能通过本站汇集、升压,统一并网。

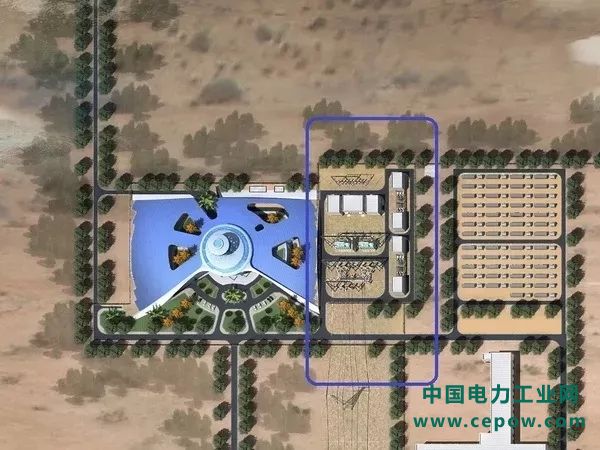

330千伏汇集站平面图(蓝框部分)
330千伏汇集站设330千伏、110千伏、35千伏三级电压,实现与风电、光伏、光热、储能电站的连接。
330千伏汇集站鸟瞰图
