原始条件:
处理风量:Q=40000 m³/h,设计温度为常温,压力为常压
由于废气中,空气所占的比例远远大于污染物所占比例,因此,废气性质可以近似看作为干空气的热物理性质,查《化工原理》附录得以下数据:

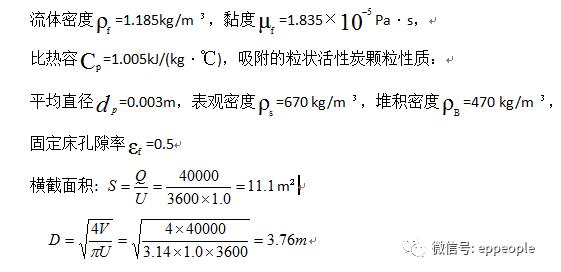

空气混合物性质:
4、固定床吸附层高度的计算
采用透过曲线计算方法,通过实验将含有一定浓度污染物的气流连续通过固定床吸附器,在不同的时间内,确定吸附床不同截面处气流中污染物的浓度分布,当吸附床使用一段时间后,出口气体污染物浓度达到某一允许最大浓度时,认为吸附床失效。从气流开始通入至吸附床失效这段时间称为穿透时间,或保护作用时间。表示吸附床处理气体量与出气口污染物浓度之间的关系的曲线称为穿透曲线。穿透曲线的形状和穿透时间取决于固定床的操作方法。操作过程的实际速率和机理、吸附平衡性质、气流速度、污染物入口浓度,以及床层厚度等影响穿透曲线的形状,此过程比较复杂,目前仍是只是近似过程的计算。
假定吸附床到达穿透时间全部处于饱和状态,即达到它的平衡吸附量a,也称a为静活度,同时根据朗格缪尔等温线,假定静活度不再与气相浓度有关。在吸附作用时间ζ内,所吸附污染物的量为
X=aSL
式中:X——在时间ζ内的吸附量;
a——静活度,重量,%;
S——吸附层的截面积,m²;
L——吸附层高度,m;
——吸附剂的堆积密度,设计为470 kg/m ³
固定床虽然结构简单,但由于污染物在床层内浓度分布是随时间变化,计算比较复杂,因此目前工程上都是采用近似计算,通过计算活性炭的作用时间进行后处理的计算。活性炭的作用时间由下式算出:
式中,V——活性炭的装填量,m ³
C——进口气体污染物的浓度,mg/ m ³
Q——气流量,m ³/h
t——活性炭的使用时间,h
W——活性炭原粒度的重量穿透炭容,%
d——活性炭的堆密度0.8t/ m ³
