75t/h中温分离CFB锅炉 增加三层二次风的低氮燃烧改造

主要原因有:(1)在水冷壁前后墙标高12.65m处新增一层上二次风16个风嘴,上二次风喷口空气设计速度为64m/s,而该区域物料质量浓度较低,上二次风具有较强的穿透性和扰动性,可有效降低NOx生成量;(2)随着上二次风率kup的增加,虽然上二次风的穿透射程随之增加､混合和搅拌能力随之加强,也提高了中心区域的传热强度和氧气浓度,分级燃烧作用明显,可有效抑制NOx生成量;(3)当上二次风率kup超过15%后,上二次风喷嘴以下的煤炭处于还原性气氛中不完全燃烧,大量低温(约180℃)的上二次风的射入虽然提供了充裕的氧气,但降低了炉膛内的温度,延迟了颗粒的着火和燃烧;(4)本试验是保持一次风量和下､中二次风量基本不变,通过调节上二次风挡板开度(配合微调一次风机出口挡板开度)来改变上二次风率kup｡上二次风率kup增加,意味着空气过量系数λ增加,而试验证明NO排放质量浓度随空气过量系数λ增加而增加｡

3.4 对机械不完全燃烧损失q4的影响

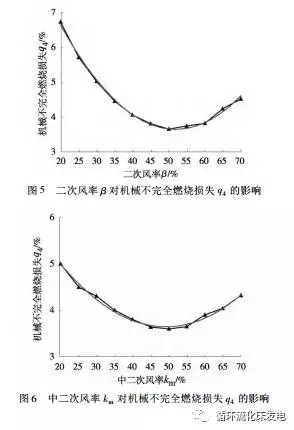

图5､图6､图7分别描述了二次风率β､中二次风率km､上二次风率kup对机械不完全燃烧损失q4的影响｡

由图5､图6､图7可见:二次风率β､中二次风率km､上二次风率kup对机械不完全燃烧损失q4的影响曲线均表现为开口向上的抛物线,拟合公式分别为式(7)､式(8)､式(9),重合度分别为0.9961､0.9878､0.9974｡这表明对于燃烧福建无烟煤的中温旋风分离CFB锅炉,存在最佳的二次风率β､中二次风率km､上二次风率kup使q4最小｡本次热态试验表明,在过量空气系数λ≈1.2的情况下,最佳的二次风率β为45%~55%,最佳的中二次风率km为45%~55%,最佳的上二次风率kup为5%~15%｡

同时,与改造前的工业试验相比较可知,相近工况下机械不完全燃烧损失q4降低了1.0%~1.5%｡这说明本次低氮燃烧改造对提高空气和燃料在炉内的扰动､混合有着明显的增强作用,从而降低了锅炉机械不完全燃烧损失q4,提高了CFB锅炉的运行经济性｡

4 结语

75t/hCFB锅炉增加三层二次风的低氮燃烧改造,经工业热态试验和运行实践证明:该低氮燃烧改造使NOx排放质量浓度从约180mg/m3降低到140mg/m3左右,可减少NO排放3.43kg/h,按照锅炉平均年运行6500h计算,2台75t/hCFB锅炉每年可以减排NOx44.62t,少缴纳NOx排污费56362元｡

文献信息

吴剑恒,俞金树,何宏舟,庄松田. 75 t/h中温分离CFB锅炉增加三层二次风的低氮燃烧改造[J]. 发电设备,2016,03:177-182.
