目前燃煤机组SCR脱硝系统全负荷投运改造方案选取和工程实践效果分析

3.3方案三：省煤器分级设置

方案三是部分拆除原有的靠近烟气下游的省煤器受热面，在SCR反应器后增设一定的省煤器受热面。给水直接引至位于SCR反应器后的省煤器，然后通过连接管道再引至位于SCR反应器前的省煤器。此方案减少了SCR反应器前省煤器的吸热量，达到提高SCR入口烟气温度的目的，如图5所示。

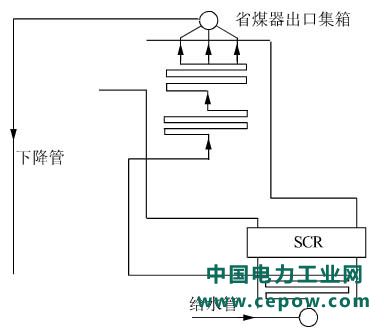

图5省煤器分级设置原理图

若要实现220～600MW全负荷能投入脱硝，根据锅炉热力计算得到，需分级设置6659m2省煤器受热面积。热力计算结果见表5至表7。

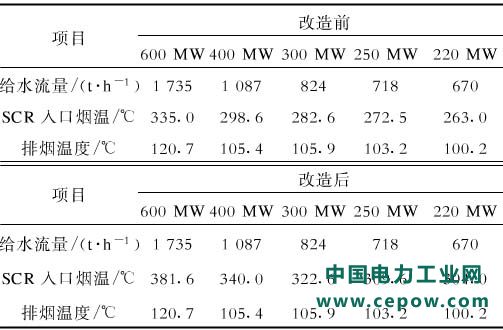

表5掺烧石炭煤时省煤器分级设置热力计算结果

注：改造后，SCR前省煤器减少受热面积和SCR后省煤器增加受热面积均为6659m2，下同。

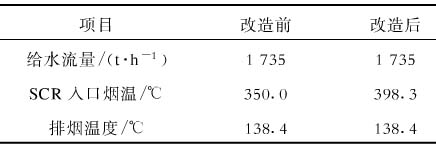

表6负荷600MW时燃用校核煤种时省煤器分级设置热力计算表

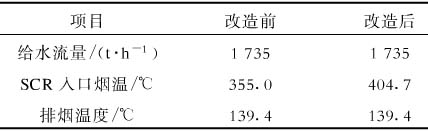

表7负荷600MW时燃用神府东胜煤混煤时省煤器分级设置热力计算结果

方案三的改造范围：包括锅炉后烟井的拆装、原省煤器的部分受热面的拆除、剩余省煤器与集箱的重新连接与恢复、SCR反应器下方的烟道打开与恢复、新增部分省煤器的安装与支吊、SCR基础钢架的校核与加固、给水管道的安装与支吊、SCR反应器的仪控和测点的移位、吹灰器的增加、平台扶梯的增加等。
