锅炉必备知识:汽包的结构与工作原理(附图)

2019-01-03 09:55:49 来源:网络 评论:0 点击:

汽包是锅炉设备中最重要的设备,是锅炉加热、汽化、过热三过程的连接枢纽,起着承上启下的作用  。水在锅炉中变成合格的过热蒸汽,要经过加热、汽化、过热三个过程。

由给水加热成饱和水是加热过程;饱和水汽化成饱和蒸汽是汽化过程;饱和蒸汽加热成过热蒸汽是过热过程。上述三个过程分别由省煤器、蒸发受热面、过热器来完成。

汽包与上述三个过程都有联系,它要接受省煤器的来水;与蒸发受热面构成循环回路;饱和蒸汽要由汽包分送到过热器。汽包既是加热、汽化、过热三个过程的交汇点,也是加热、汽化、过热三个过程的分界点。因此,称汽包是锅炉加热、汽化、过热三个过程的连接枢纽。

汽包作用?

既然汽包是锅炉加热、汽化、过热三过程的连接枢纽和分界点;它的作用是什么呢?

储能和缓冲作用:汽包内储存一定的水与蒸汽,具有储能作用,当负荷变化时,它对蒸发量与给水量之间的不平衡以及汽压速度的过快变化都有一定的缓冲作用。如负荷升高时,汽压要下降,这时原处于饱和状态水,可自行汽化一部分蒸汽,使汽压下降速度趋于缓慢。

保证蒸汽品质:汽包内装有汽水分离装置、蒸汽清洗装置等设备,可有效地进行汽水分离、蒸汽清洗、加药、排污等,用以保证蒸汽品质及锅炉品质。

保证锅炉安全运行:汽包上装有多种水位计、压力表、事故放水门、安全阀等附属设备,用来监测汽包压力和汽包水位,保护锅炉安全运行。

汽包简介

(1)汽包与换热器之间由上升管和下降管连接,形成汽包自身的水循环。汽包水循环是对流热循环。锅炉产生的热水(蒸汽)由上升管进入汽包,热的水质量轻往上走的过程中将热量进行交换,部分水转化为气态;汽包冷水在重力作用下经下降管补充至锅炉。水在虹吸作用下在汽包与锅炉间的循环就是汽包的自循环。蒸汽上升量与水下降量是正相关的。若借助泵将锅炉水直接打至汽包,维持汽包的液位,这种方式叫强制循环。

与此同时汽包接受循环给水泵的给水,以及向过热器输送饱和蒸汽,或直接输出蒸汽,因此,汽包是是工质加热、蒸发、过热三过程的连接枢纽,保证锅炉正常的水循环。

(2)汽包内部有汽水分离装置和连续排污装置,保证锅炉蒸汽品质。

(3)有一定水量,具有一定蓄热能力,在锅炉工况发生变化时,能减缓汽压的变化速度,起到稳定汽压的作用 。

(4)汽包上有压力表、水位计、事故放水、安全阀等设备,保证锅炉安全运行。

(5) 汽包是一个平衡容器,提供水冷壁汽水混合物流动所需的压力。

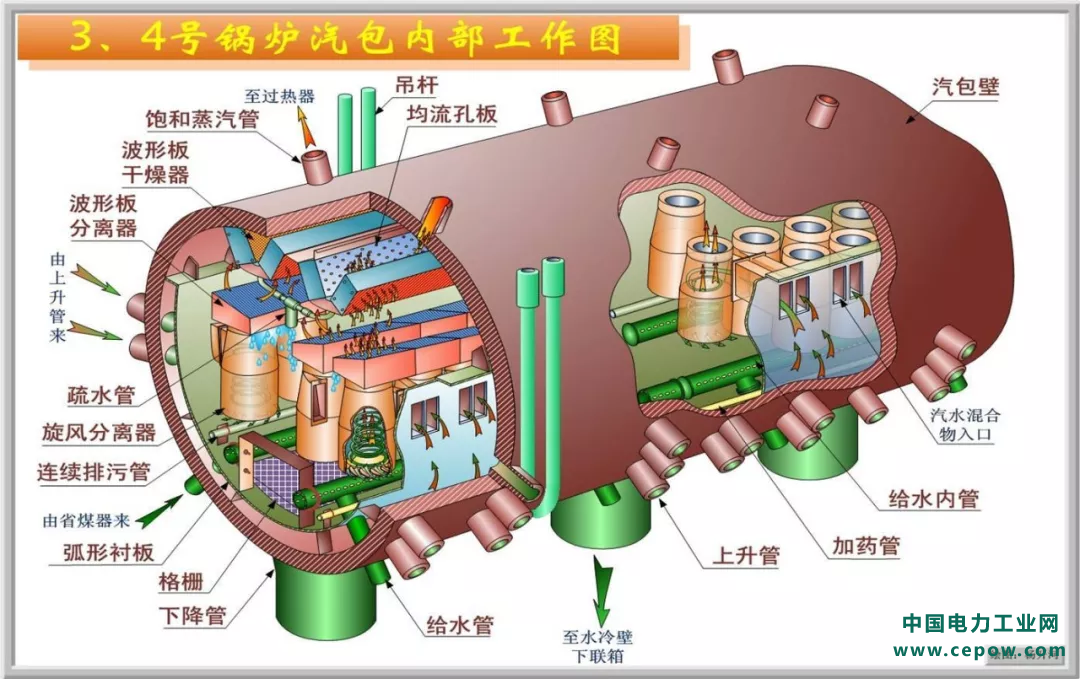

汽包结构
