三菱
轻型燃气轮机
设计特点
较好的材料制造,结构紧凑,质量轻,单位功率的质量小于2千克/千瓦;
结构特点
1)采用轴向装配方式,即整个静子不是水平中分的,仅局部静子例如压气机气缸分为两半以便拆装;
2)转子一律采用滚动轴承支承;
大修
可将其拆下返回制造厂或者维修中心。
航空燃气轮机是最轻的轻型结构机组,单位功率的质量一般低于0.2千克/千瓦。
微型燃气轮机
设计特点
将燃气轮机与发电机设计成整体,体积很小,质量很轻;
结构特点
1)采用径流式叶轮机械;
2)一些机组还采用了空气轴承,不需要润滑油系统。
按用途分类
电站燃气轮机
用于陆地固定电站、移动电站(列车电站、卡车电站或船舶电站)。
舰船燃气轮机
用于水翼艇、远洋船、油船、护卫舰、驱逐舰、巡洋舰、直升机航母等。
中国QC185舰船用燃气轮机
中国QC280舰船用燃气轮机
航空燃气轮机
用于涡轮喷气式、涡轮风扇式、涡轮螺桨式、涡轮轴式、涡轮桨扇式飞机上。
中国大涵道比航空发动机
CJ-1000A
中国“太行”航空发动机
WS-10
世界燃气轮机发展
诞生
•1791年,英国人巴伯首次描述了燃气轮机的工作过程;
•1872年,德国人施托尔策设计了一台燃气轮机,并于1900~1904年进行了试验,但因始终未能脱开起动机独立运行而失败。
实用
•1939年,在瑞士制成了4MW发电用燃气轮机,效率达18%;
•1939年,在德国制造的喷气式飞机试飞成功;
•从此,燃气轮机进入实用阶段,并开始迅速发展。
发展
•在1941—1950年期间,应用扩展到舰艇、机车、汽车;
•在1970年代中期出现了数种100MW级的燃气轮机,最高能达到130MW;
•随着材料和冷却技术的不断进步,现如今简单循环单机输出功率已在340MW以上。

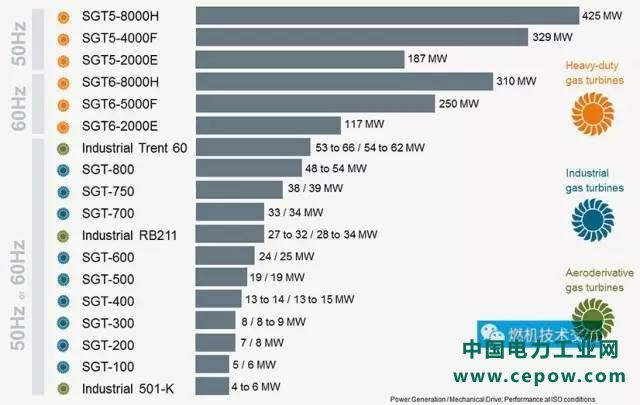

德国西门子燃气轮机发展
