高位收水+烟塔合一+自主设计=?

2018-12-12 11:00:43 来源:网络 评论:0 点击:

高位收水,烟塔合一,自主设计,还是世界首座。

没错,出自国能建规划设计集团华北院!

近日,由华北院总承包的神皖庐江电厂2×660MW机组新建项目工程1号机组通过168小时满负荷试运。其中华北院自主研究设计的世界首座高位收水排烟冷却塔实现了性能达标并稳定运行的目标。

什么是“高位收水”?

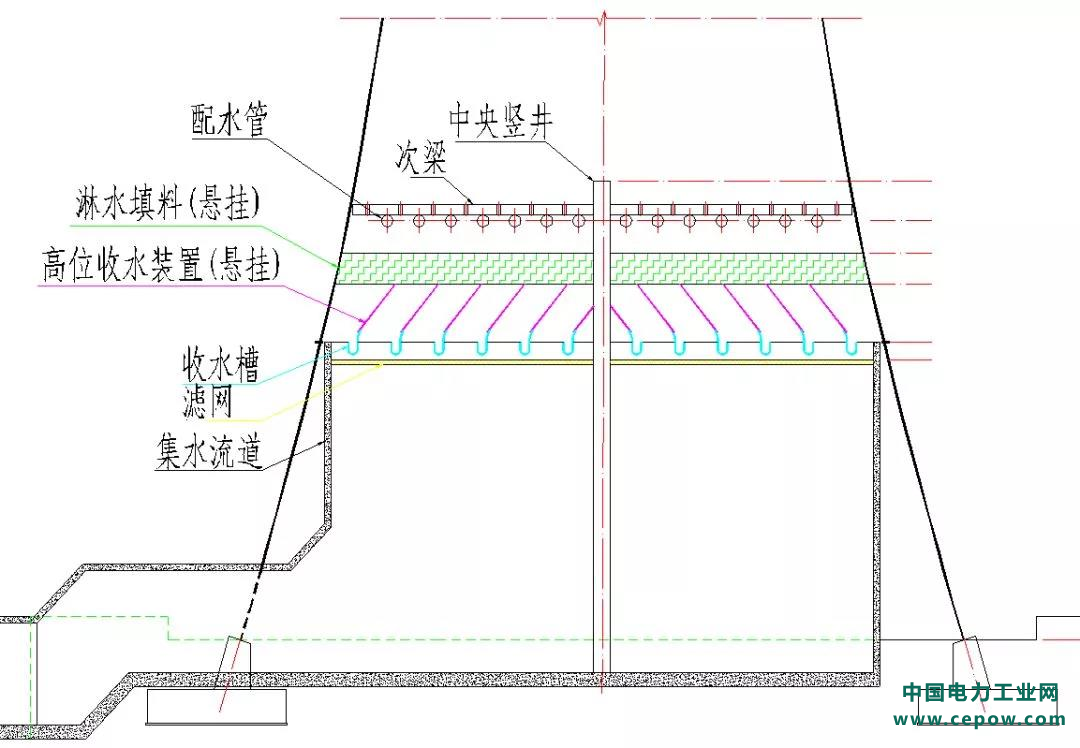

高位收水,顾名思义,即在进风口上方的淋水填料底部设置收水装置,将冷却后的循环水在此收集,并汇入集水流道,保持循环水的势能,并将其导入循环水泵进水口。

常规塔由于雨区存在,水滴通过填料后跌落水池损失了全部位能,并且会产生很大噪音。

高位收水冷却塔通过在填料下方布置收水装置高位截流,没有雨区、减小进风阻力,尤其节约了水泵扬程。

突出优势

1、节能

对于单台600MW以上机组循环水泵扬程节省10m以上,从而节省厂用功率超过2000kW,2台机组每年节省电费超过400万元以上。

2、降噪

没有了瓢泼而下的循环水,没有了80分贝以上的巨大噪声,增加了干净整洁的高位塔零米空间。

“烟塔合一”有哪些亮点?

该技术是将火电厂锅炉燃烧后的烟气经湿法脱硫后不通过烟囱,直接由烟道引入冷却塔中,利用冷却塔巨大的热抬升能力排向大气。

01 降低造价

对于一座2×660MW电厂来说,1座双内筒钢筋混凝土烟囱加上地基处理,其投资一般在2000万元以上。

02 节约成本

用冷却塔排放烟气技术于新建机组或增加脱硫设备时,可进一步提高脱硫效率。与采用换热器的FGD系统相比,冷却塔烟气排放可能减少5%~7%的运行成本。

03 利于烟气扩散

由于冷却塔中的空气流量大约是烟气流量的20倍,其质量效应使烟气排到大气的速度大于烟囱排出的速度,同时排放的烟气达到更高的高度。

04 减少煤耗

在绝大部分情况下,烟气通过冷却塔排放对冷却塔的冷却效率有利,因而可以提高凝汽器的真空度或降低循环水泵的功耗,提高电厂的热效率。由此还可降低燃煤消耗量,进一步减少总污染物的排放量。

05 外形美观

取消烟囱还能大大降低电厂的空间高度,改善电厂的视觉形象,有利于电厂的集约化布置。

突破技术壁垒

高位收水冷却塔作为冷却塔中“高大上”的代表,其技术难度高,复杂程度大。
