1、一级配电箱是相对于某一个建筑或者厂房而言的，就是从变电所或者市政配电所直接引出的电缆第一级所配的电箱。主要是起分配和汇总作用。
2、二级配电箱是从一级配电箱中引出的电缆所接的配电箱。
3、三级配电箱是从二级配电箱中引出的电缆所接的配电箱。
注：三级配电主要是为了保证每一个用电的设备有电可用；每一个用电设备可以独立使用，互不影响。还有就是节省线材。
一级配电箱就是从变压器引入三相电源，地线，零线。
一级配电箱：施工用电配电柜作建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的，非常适合各类达标工程采用。一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。
二级配电箱是从一级配电箱电源线至临时用电
适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置
总开关60A——DZ47-63 100A
照明开关16A——DZ47-63 16A 两相漏电开关
空调1.5P—20A——DZ47-63 20A两相漏电开关
电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）
插座开关16A ——DZ47-63 16A
主要用电器为冰箱、电磁炉、微波炉
空调开关需要更换，总开关也需要更换。
总开关不用带漏电。分支开关带漏电保护最好。因为人体通过30mA用致命危险。漏电开关的动作电流是15—30mA
目前市内配电用线一般都是4平方的，有点已经用到6平方的。最好把2.5平方的换掉。
三级配电箱是电器设备自身的控制柜。
三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
下面为大家介绍配电箱接线图

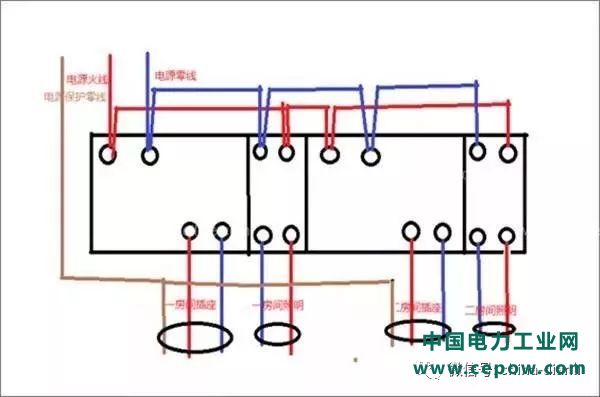

一、家庭配电箱接线图
