先合断路器合于故障,后合断路器不再合闸。在3/2接线方式下对于边断路器和中断路器的重合闸存在先合和后合的问题。我们在前面谈到失灵问题时,已经提到过。下面作简要说明:
先合重合闸可经较短延时发出一次合闸脉冲。在先合重合闸启动时,输出的开关量接点作为后合重合闸的“闭锁先合”的开关量输入。
当后合重合闸接收到“闭锁先合”输入接点闭合的信息后,它的重合闸将经较长延时发合闸脉冲。后合重合闸只有在“闭锁先合”开入量有输入时才真正以较长延时发合闸脉冲。

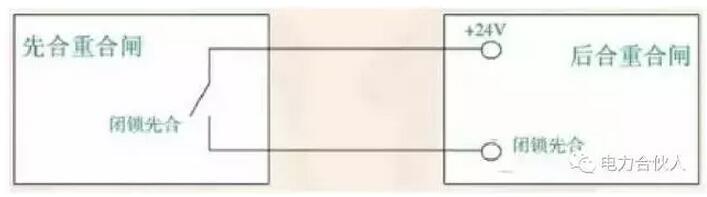

图3 先合重合闸和后合重合闸配合图
先合重合闸:
“投先合”——软压板、硬压板
短延时(重合闸整定时间,约0.7s)
™后合重合闸:
“闭锁先合”开入
“后合固定”控制字
长延时(重合闸整定时间+后合重合延时,约1.4s)
四、充电保护
当用本装置所在的断路器对母线等元件充电而合于故障元件上时,有充电保护作为此种情况下的保护。充电保护由按相构成的两段两时限相过流和一段零序过流组成,电流取自本断路器的TA。
当充电保护投入时,相应段的相电流元件动作经相应整定延时后充电保护动作出口跳本断路器。充电保护动作后,起动失灵保护,再经失灵保护延时出口跳其他断路器。

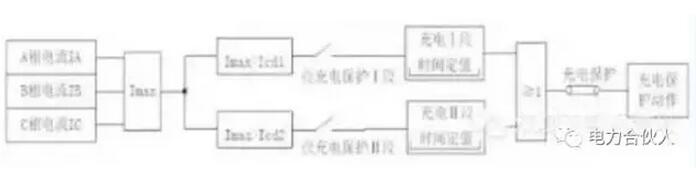

图4 充电保护动作原理图
此外,失灵保护、死区保护、不一致保护、充电保护动作均闭锁重合闸。充电保护仅在线路(变压器)充电时投入,充电正常后立即退出。
五、死区保护
死区产生原因:在断路器和电流互感器之间发生短路时,很多情况下保护动作后故障并不能切除。
死区的简单说明:如下K1处故障,在I母母线保护区内,但I母保护动作跳开含1DL所有I母断路器后,故障点仍在系统中,此类故障即为死区故障。
死区配置的意义:考虑到站内发生的此类死区故障,电流一般较大,对系统影响也较大,虽可靠失灵来切除,但失灵保护动作一般要经较长的延时,所以专设了比失灵保护动作快的死区保护。

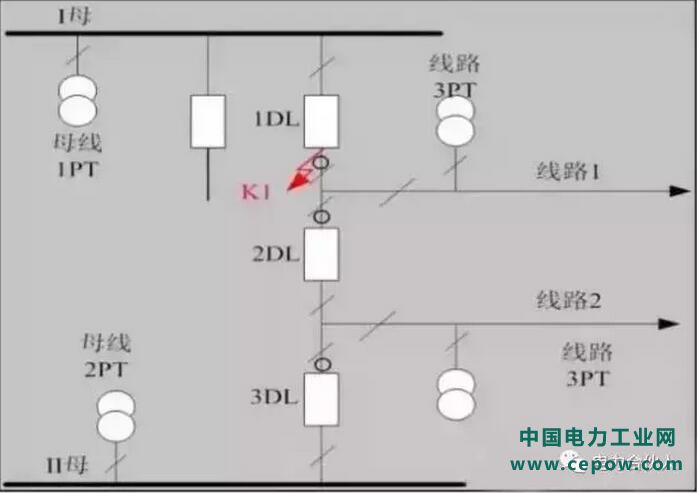

图5 死区原因示意图
死区保护的投入:在失灵保护投入的基础上,死区保护控制字也投入死区保护功能才起作用。
死区保护的动作:三相跳闸信号(例如:发变三跳、线路三跳、或A、B、C三个分相跳闸同时动作)+三相跳位(TWJ信号)+死区电流动作,经死区延时起动死区保护。
死区保护的出口:和断路器失灵保护的出口一致,即边断路器的失灵出口跳哪些断路器,则边断路器死区出口就跳哪些断路器。
这就是死区保护依附于失灵保护压板的原因,死区保护也可理解为一种另类的(判据不同,延时不同)失灵保护。
图6充电保护动作逻辑图
