三相不一致的由来：分相操作的断路器，由于设备质量和操作等原因，运行中可能出现三相断路器动作不一致最终导致只有一相或者两相跳开，处于非全相的异常状态。
三相不一致的危害：当系统处于非全相运行状态时，系统中出现的负序、零序等分量对电气设备产生一定危害，同时也影响系统保护装置的正确动作，所以电力系统不允许长时间地非全相运行。
在线路重合不成功，则系统进入非全相运行时将无其它保护可以消除这种故障，所以在分相操作的断路器安装有非全相保护（三相不一致保护），当系统出现非全相达到一定时间就跳开其他相。
三相不一致的实现：消除三相不一致的异常状态的保护功能，在高压或超高压等级系统中，一般都放入断路器本体中实现，但是也有放入断路器保护中实现的（或者线路保护中）。
不一致保护在断路器本体中，国网十八项反措要求：220kV及以上电压等级的断路器均应配置断路器本体三相位置不一致保护。
既在断路器单相跳开后，如果重合闸动作，断路器由于压力、机械、二次回路等原因，没有重合成功，必须在2-2.5s内跳开三相，并且不再重合，以保证系统的安全。

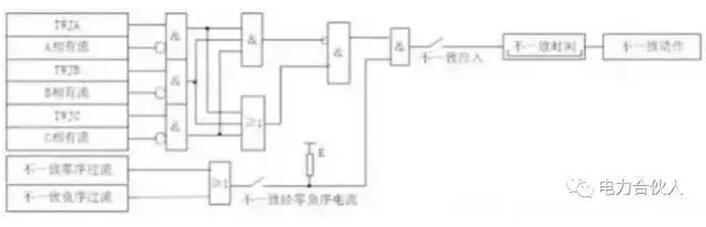

图7 三相不一致保护逻辑图
当断路器中没有三相不一致保护时，可以安装独立的三相不一致保护装置。独立的三相不一致保护除了用断路器辅助触点或位置接点构成判断三相不一致的起动回路外，还可以用零序电流与负序电流闭锁回路，用以提高该回路的可靠性。
三相不一致保护的投入：在三相不一致保护软压板和硬压板都投入时（控制字），三相不一致保护功能才起作用。
三相不一致的起动：三相跳位开入不一致＋跳位相无流。
三相不一致保护的动作：不一致经零序开放控制字投入，不一致起动经不一致零序电流判据动作，然后经不一致延时出口跳本断路器三相。不一致经负序开放控制字投入，不一致起动经不一致负序电流判据动作，然后经不一致延时出口跳本断路器三相。以上两个控制字都退出时，三相不一致起动后经不一致延时出口跳本断路器三相。
三相不一致保护动作不起动失灵，同时闭锁重合闸。
三相不一致保护的闭锁：断路器处于三相不一致状态12秒，发位置不一致告警，并闭锁三相不一致保护。
三相不一致保护的时间继电器的整定原则：继电保护装置的三相不一致保护延时定值要能躲过重合闸的动作时间。
七、瞬时跟跳
该回路由用户决定是否投入。瞬时跟跳分为：单相跟跳、两相跳闸联跳三相和三相跟跳。这三个回路出口后再跳一次本断路器，只有起动元件动作情况下上述三个回路才能发跳闸命令。
˙单相跟跳：™收到线路保护来的Ta、Tb、Tc单相跳闸信号，并且相应相的高定值电流元件动作，瞬时分相跳闸。
˙两相跳闸联跳三相：收到而且仅收到线路保护来的两相跳闸信号，并且任一相的高定值电流元件动作，经15ms延时联跳三相。
˙三相跟跳：收到三相跳闸信号，并且任一相的高定值电流元件动作，瞬时三相跳闸出口。
八、交流电压断线判断
交流电压断线判断的判据为：保护不启动，且三相电压向量和大于12V，延时1.25s发TV短线异常信号。TV断线时，将低功率因素元件退出，将检同期和检无压重合功能退出，其他功能正常。当三相线路电压恢复正常10s后自动恢复正常运行。
九、跳闸位置异常告警
当TWJ动作且该相线路有电流，或三相的TWJ位置不一致时经10S延时报TWJ异常。
