要因素。强化梯度凝聚和惯性凝聚，以达到强化絮凝效果的目的，解决方法仍归结于紊流涡旋控制。而现有的折板絮凝池、机械絮凝池、网格絮凝池无法很好对紊流涡旋控制。综合以上因素，我公司在污水项目研制了新型的絮凝池控制工艺――星形翼片隔板絮凝设备。通过控制隔板与翼片的尺寸比，对涡旋的强度、尺度进行强化控制并实现惯性力与剪切力的优化控制。由于翼片隔板为十字对称结构，流体通过翼片隔板控制区后，隔板两侧被分隔的流体以及相邻隔板间同一流道的流体发生容并、干涉作用，加强了涡旋的宏观均布，由此通过控制翼片隔板单元结构之间的距离，可以实现涡旋宏观整体控制的均布性。星形翼片隔板设备达到了对涡旋的局部有效强化控制及整体多点均匀控制，提高了设备的可控性、高效性及灵活性，絮凝效率明显提高，这就是微涡旋絮凝的基本原理，也是本工程所采用的絮凝反应池的基本原理。
第四章、工程设计

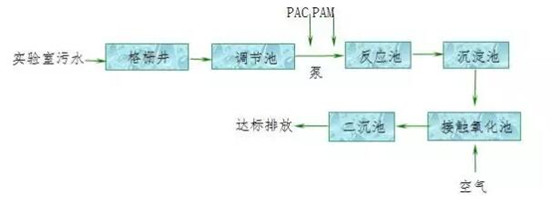

1、工艺流程图

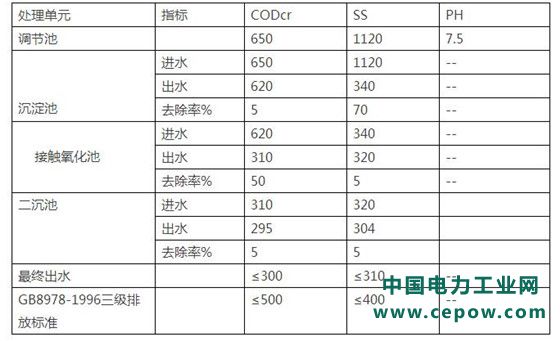

2、各处理单元去除效率一览表
3、污泥处理工艺
本处理系统污泥主要包括栅渣、斜板沉淀池及以及二沉池排泥。系统污泥定期排入污泥池，只须定期处理即可。
4、主要污染指标去除措施
本方案中主要污染物的去除手段如下：
CODCr/BOD5的去除：通过反应沉淀池及生化处理，达到去除CODCr/BOD5的目的。
SS的去除：通过反应沉淀池、二沉池达到去除SS的目的。
5、工艺特点
¯生化反应工艺采用生物接触氧化法，不仅提高了污水处理效果，同时还具有一定脱氮除磷的功能，可以使污水稳定的达标。
¯设备采用埋地设置，基本不占地表面积、不需盖房、不需采暖、保温、地表可再建实验废弃物暂存库。
¯采用生物填料，生物附着力好，同时在曝气器的作用下使生物膜脱落更新，出水水质好且稳定。
¯生化后的处理水可直接达到三级标准排放，设备简单，操作方便。
¯系统控制由西门子PC机组装，具有自动化程度高，操作管理简单等特点。
6、主要工艺处理单元描述
6.1、格栅井(利旧)
实验室污水自流入格栅井，格栅井内设置粗、细两道格栅，用于阻隔污水中较大的杂质。
格栅井
结构尺寸：1000*600*1200mm
类 型：钢砼结构
数 量：1座6.2、杂质接受池(利旧)
经格栅处理后的污水流入杂质接受池，通过格栅的细小杂质在该池中得以进一步的沉淀，保证杂质不进入后序的污水提升泵中堵塞管道和泵体。
6.3、调节池
经杂质接受池进一步处理后的污水流入调节池进行水质、水量的调节，以保证进入反应池的污水连续稳定。在调节池设置两台提升泵。接受池和调节池为一体池。
调节池(利旧)
结构尺寸：6000*4500*2500mm
类型：钢砼结构
数 量：1座
配套设备
1、调节池提升泵
设备参数：
规格：Q=5m3/h，H=13m，N=0.37kw。
数 量：2台
配套设备
2、液位计
设备参数：
规 格：0-5m
数 量：1台
6.4、反应池

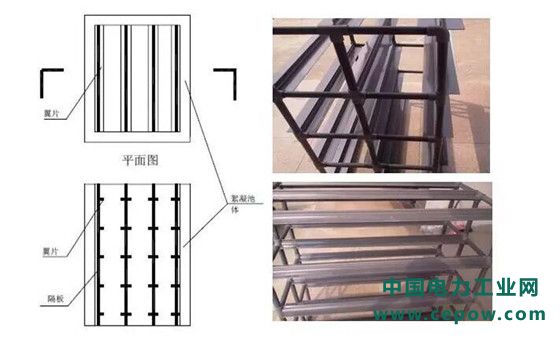

反应池内安装星形翼片隔板絮凝设备。
结构尺寸：1000*4000*4000mm
类 型：钢砼结构
数 量：1座
配套设备
翼片隔板设备
材质：LYG-1改性PVC材质
数 量：2套
列管式混合器
规 格：DN50
材 质：不锈钢
数 量：1套PAC加药装置
加药箱：500L,PE材质,带搅拌机0.55KW
数 量：1台
PAC投药计量泵：0-6L/h，10bar
数 量：2台
PAM加药装置
加药箱：500L,PE材质,带搅拌机0.55KW
数 量：1台
PAC投药计量泵：0-6L/h，10bar
数 量：2台
6.5、斜板沉淀池
沉淀池采用斜板填料，斜板安装倾角60度，上升流速2.5mm/s，沉淀池采用1套PP排水堰集水，以保证出水均匀。沉淀池排泥采用重力斗式排泥, 采用DN100排泥管，气提排泥。
结构尺寸：2000*4000*4000mm
类型：钢砼结构
数 量：1座
配套设备
PP集水堰
数 量：1座
V形斜板
数 量：8m2
斜板支架
数 量：8m2
6.6、接触氧化池
斜板沉淀池出水自流至接触氧化池，接触氧化是一种最成熟、常用的好氧生物处理技术之一。池内设置生物填料，该填料比表面积大，约为200m2/m3;设计总气水比8-10：1，污水在该池内剧烈充氧，并最大限度地保证后续设施的处理效果，曝气头采用管式曝气头，其氧利用率可达到30%以上，接触氧化池采用固定床工艺，该工艺不仅能提高容积负荷，而且能降低污泥产量，降低投资成本及运行费用。绝大部分CODcr、BOD5在该池被降解去除，本方案中设计停留时间为14小时，以保证生物种群的多样性，提高污水处理的效率，保证出水的水质。
PGB管式曝气器：
使用寿命长，维护方便，由于采用优质的三元乙丙及天然橡胶为制作材料，具有使用寿命长的优点，而且结构为圆形管式结构，曝气变形时受力均匀。
微孔曝气管为骨架为中空结构，在使用过程中浮力小，振动小，无需特殊固定，安装方便。
氧转移效率高，我公司开发的微孔曝气器单位面积微孔数量比普通微孔曝气器高3-4倍，气泡小;结构为四周微孔均匀出气，通气量高，压力损失小，氧转移效率高。
弹性填料：
用优质的PP材料，长时间浸泡在废水中不会降解，也不会有对微生物有毒害作用的物质溶出，优于采用其它诸如聚氯乙烯等材质。
高的比表面积，单位体积的比表面积可达200 m2/m3，由于具有高的比表面积，则单位容积内生物量就高，处理效果好。
微生物的高活性。在填料的表面生长的微生物膜由于填料在曝气冲刷作用下使微生物处于高活性的对数增长期，处理效率高。设备主要参数如下：
接触氧化池：
停留时间：14h
有效容积：70m3
数 量：1座
规格尺寸：5000*4000*4000mm
类型：钢砼结构
曝气风机：
型 号：HC801S
风 量：3.33m3/min
风 压：0.4kgf/cm2
功 率：5.5kW
数 量：2台
曝气器：
名 称：管式橡胶曝气器
型 号：PGB-65
橡胶材质：三元乙丙+天然橡胶
数 量：1套
生物填料：
材 质：PP
数 量：40m3
6.7、二沉池
污水经生化池处理后自流进入二沉池，以进一步去除脱落的生物膜及悬浮物。该沉淀池设计成斜板沉淀池，沉淀池上设排水堰，中部为沉淀区，下部为污泥斗，经过沉淀处理的水通过排水堰达标排放，沉淀池设计表面负荷为1m3/m2.h。
设备主要参数如下：
二沉池：
表面负荷：≤1m3/m2˙h
数 量：1座
规格尺寸：3.0×5.0×3.0m
类 型：钢砼结构
配套设备
PP集水堰
数 量：1座
V形斜板
数 量：8m2
斜板支架
数 量：8m2
6.8、辅助用房(利用原设备间)
控制柜、PAC、PAM加药装置、风机放置在原有设备间
