全地下污水处理厂具有用地集约的优点,其工艺、消防、结构、通风设计具有一定特殊性。正定新区污水处理厂为全地下污水处理厂,采用MBR工艺,用地指标仅为0.42m2/吨水,其建成及投运可为国内其他类似项目借鉴。该工程由中国市政工程华北设计研究总院有限公司承担设计,曾荣获天津市“海河杯”市政工程设计二等奖、正定全地下污水厂项目组青年突击队。
1.项目背景
2009年,河北省政府做出了北跨滹沱河、建设正定新区的重大战略决策。新区南依滹沱河,将使石家庄成为真正的滨水城市,城市环境将全面改善,城市品位将全面提升。在新区建设全地下污水处理厂,发挥其最大的环境效益、社会效益以及经济效益,是新区基础设施建设的重要举措。该工程2013年开始论证、设计,2015年底投产运行。
2.设计规模、工艺流程及设计水质
2.1设计规模、工艺流程
正定新区全地下污水处理厂设计规模为10万m3/天,变化系数1.3。其工艺流程如图1所示。

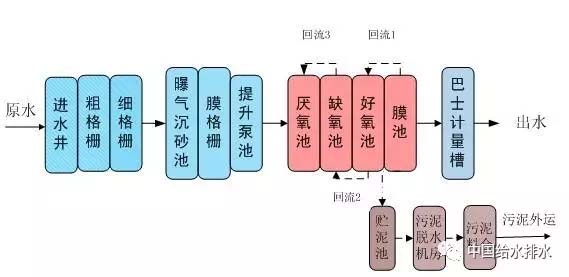

图1工艺流程图
2.2设计水质
进水主要为生活污水,出水水质达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A排放标准,并同时满足《城市污水再生利用景观用水水质》(GB/T18921-2002)中用于河道及湖泊景观水的标准,剩余部分排入周汉河,最终汇入滹沱河。

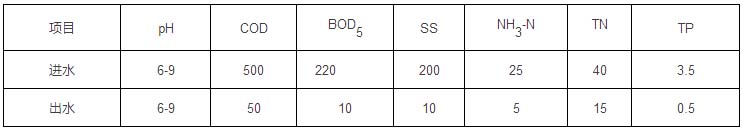

表1进、出水水质指标
3.工程设计
3.1总图布局

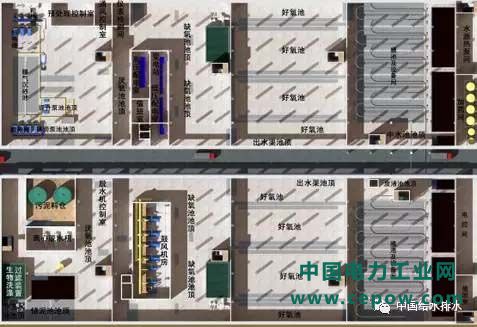

图2地下负一层平面图

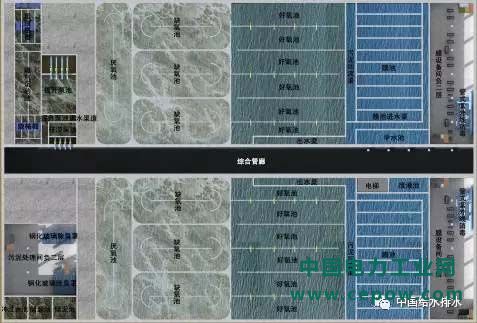

图3地下负二层平面图
