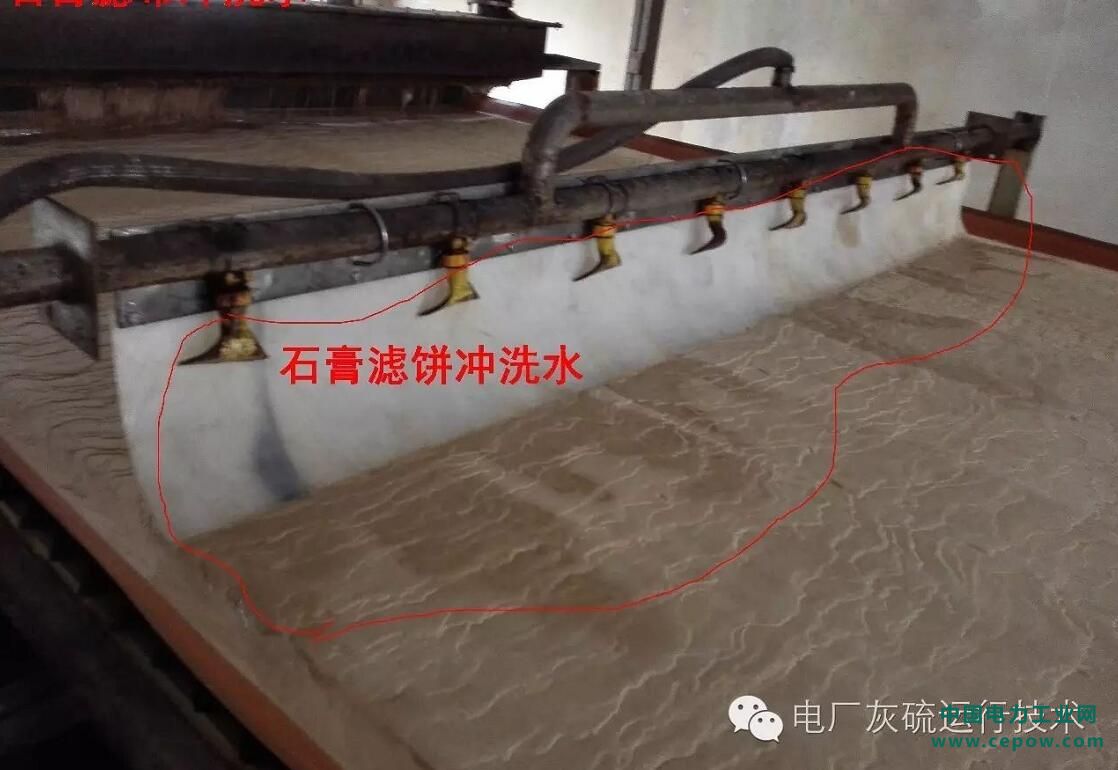

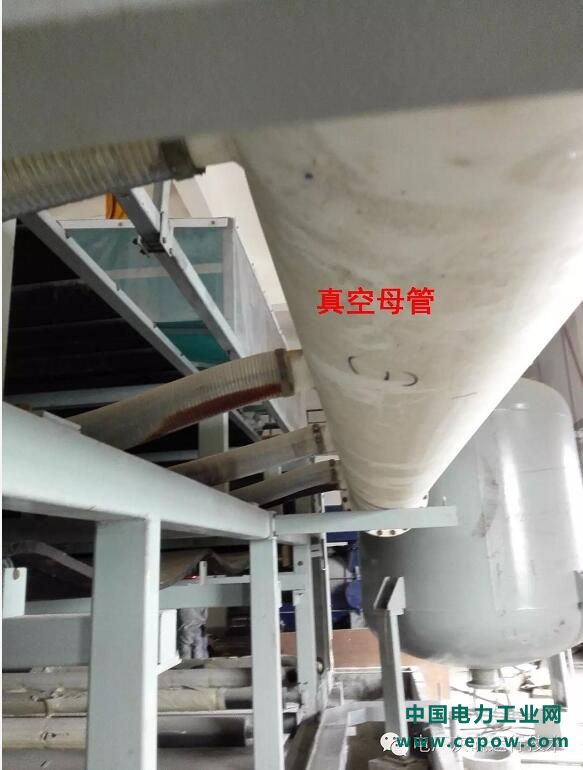

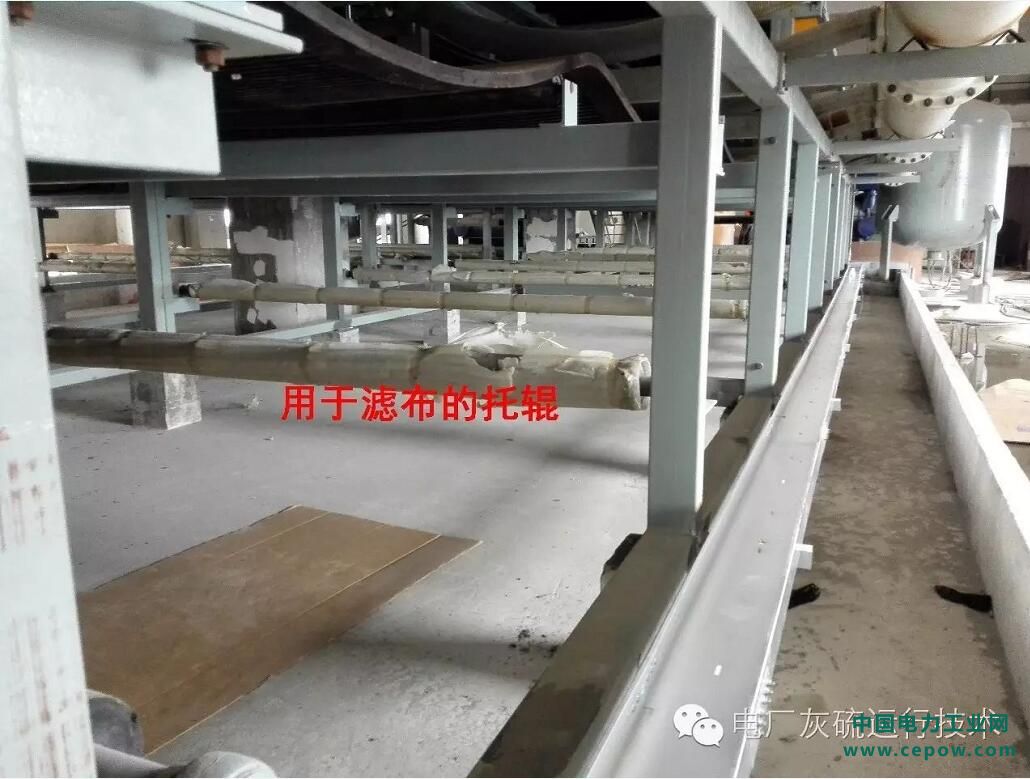

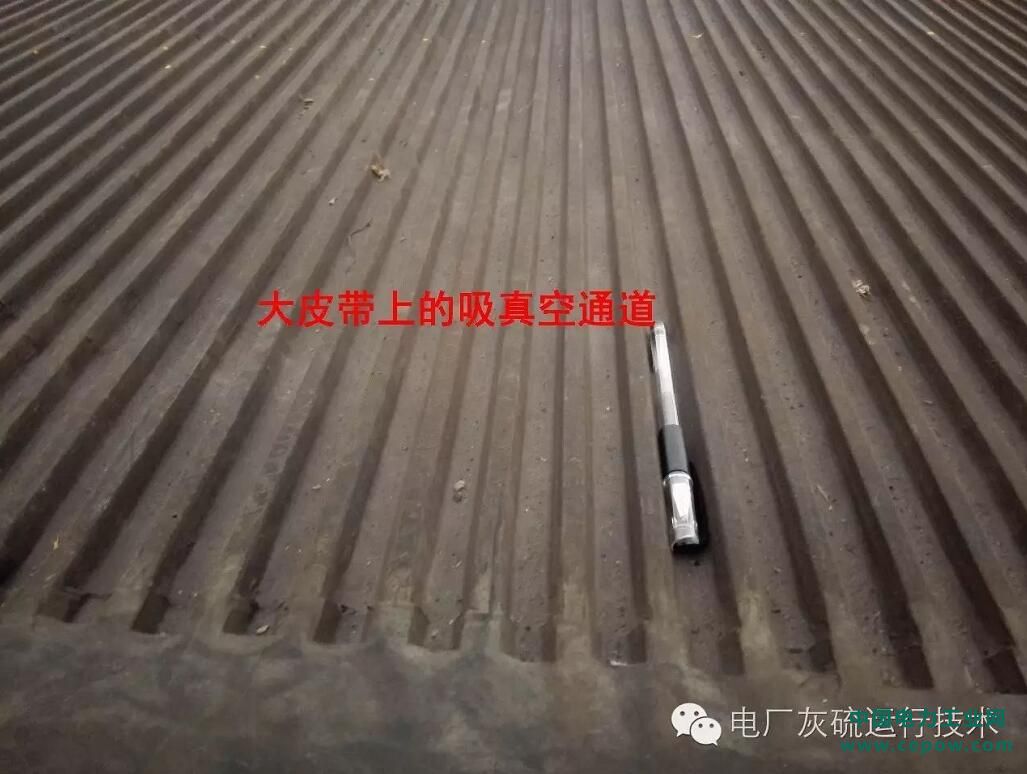

4、滤布通过多个辊筒在大皮带上移动，下方的大皮带有疏水槽，通过负压吸出石膏浆液中的水分，吸出的水分通过真空管汇集到真空母管进入气液分离器。为了提高石膏的品质，设有滤饼冲洗水。

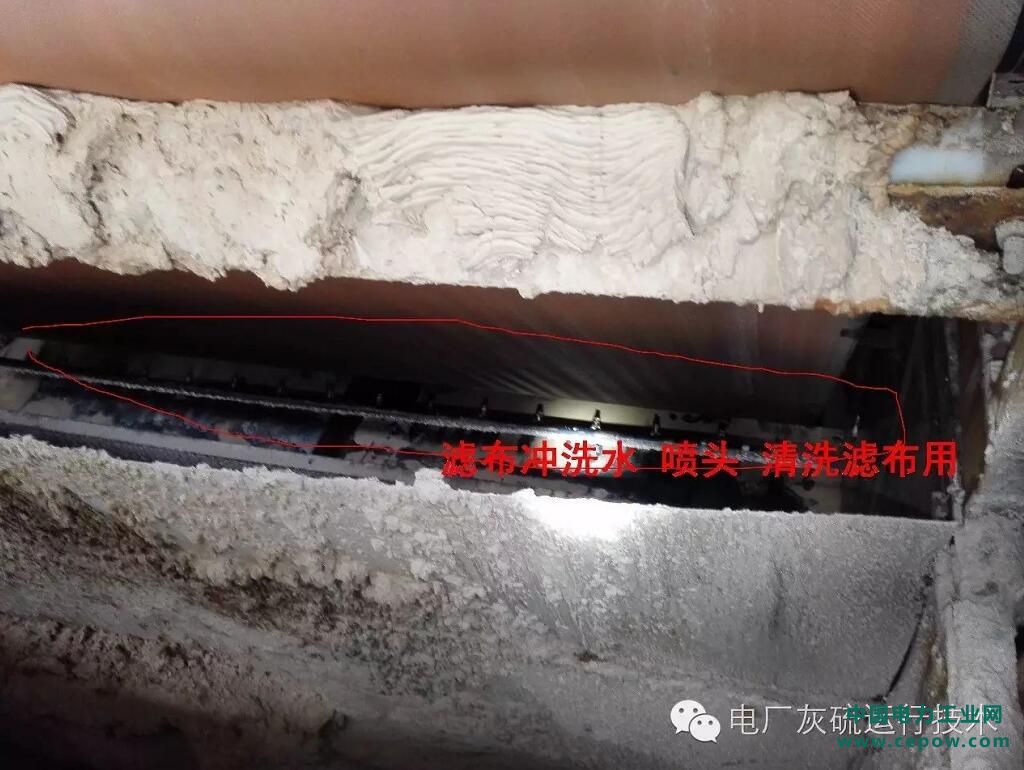

5、滤布达到下料口时，经过改向辊筒改向，石膏在自重的作用下，落入石膏库房。（或通过石膏输送皮带卸入堆场）。为了保证滤布的透气性，需要对滤布进行清洗，在滤布的回程段设有三道滤布冲洗水喷头，清洁滤布。
滤布冲洗

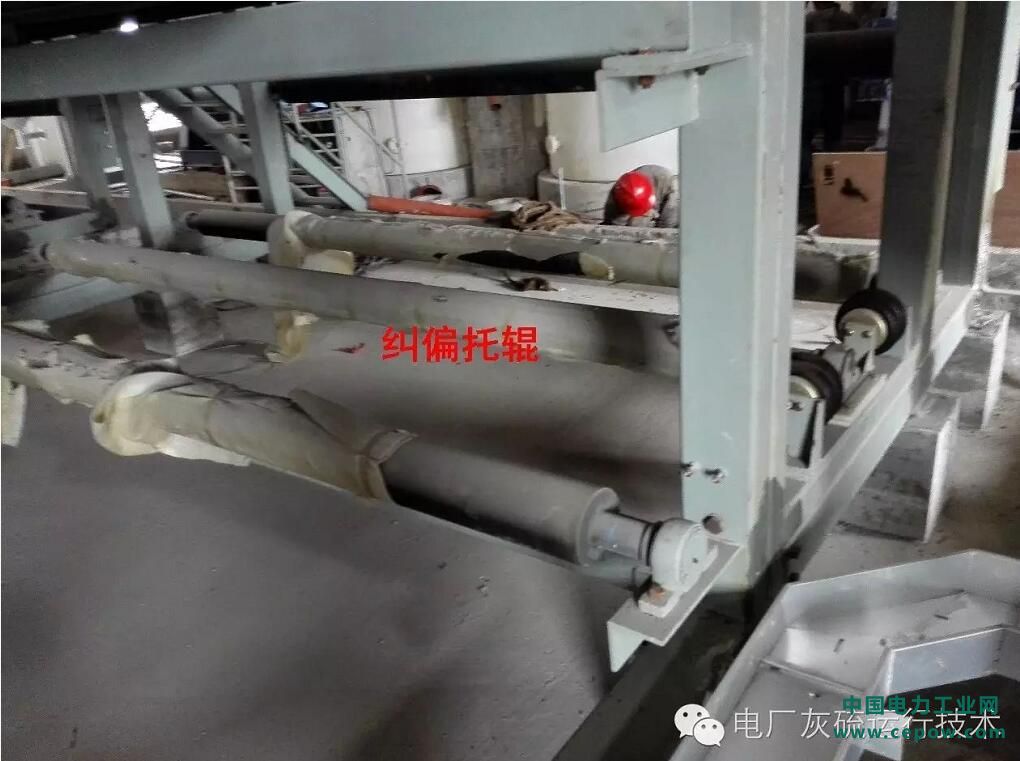

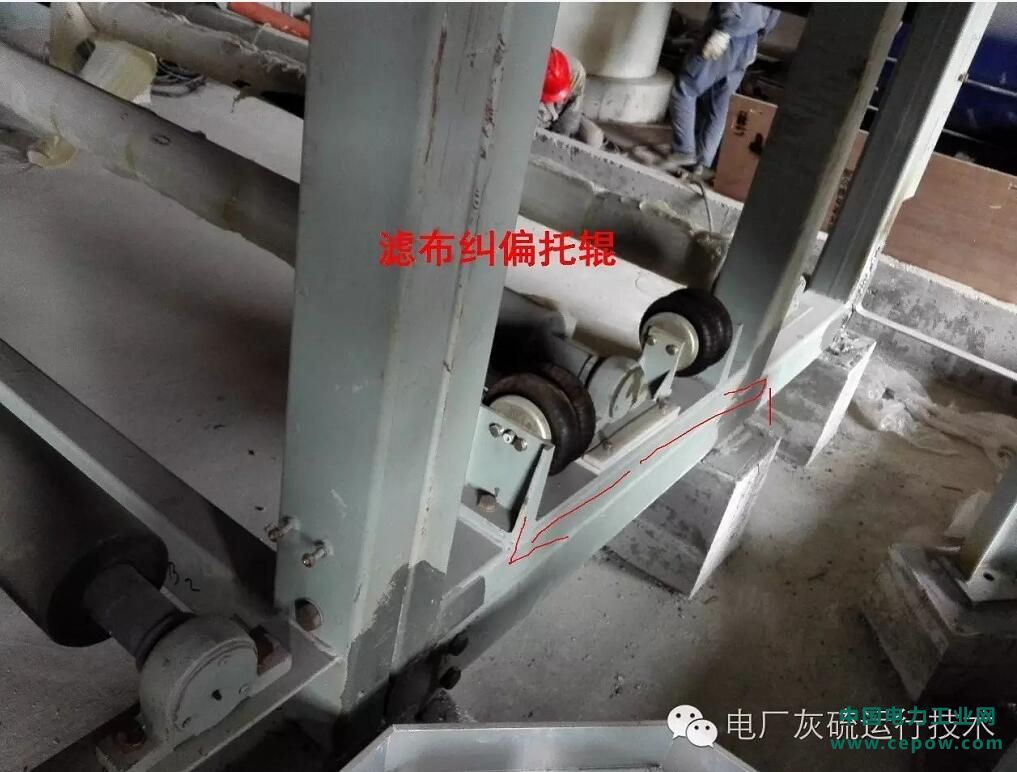

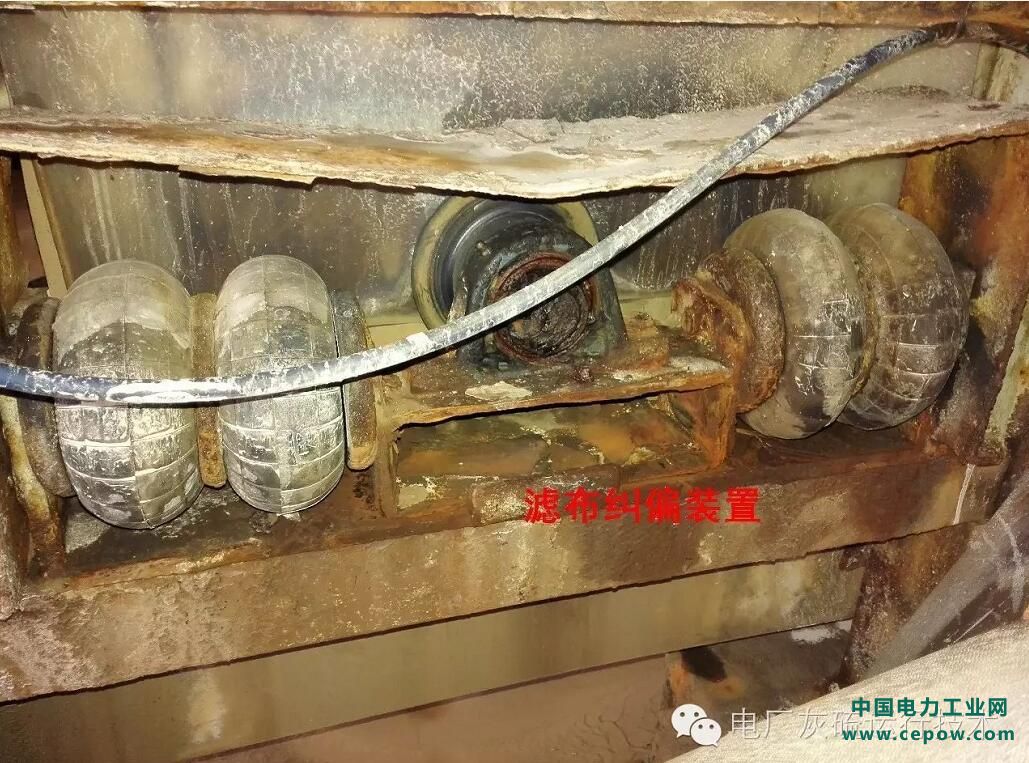

6、为了保证滤布的位置，设有纠偏辊筒，纠偏装置采用气囊汽缸推动纠偏辑偏转一定角度来纠正滤布的偏移。

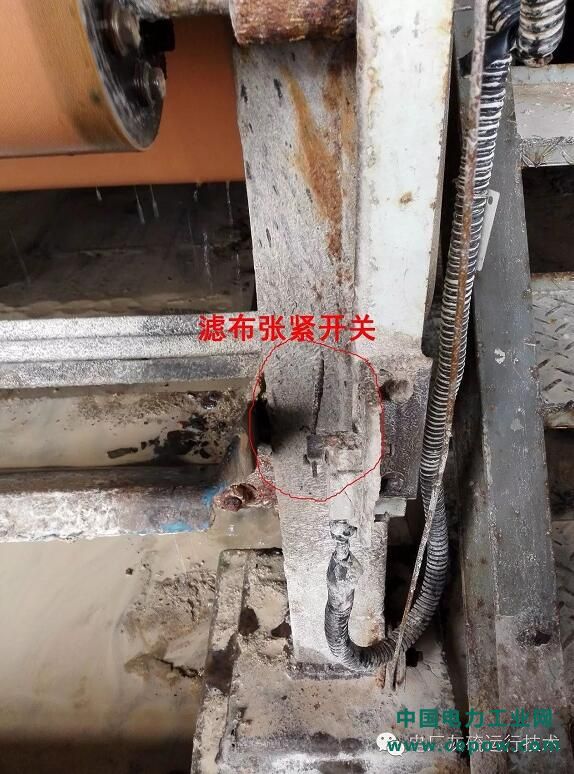

7、滤布张紧装置采用重力张紧，滤布靠重力辊筒的自重自动张紧，同时设有滤布张紧极限报警，以防滤布过度松弛而损坏滤布。

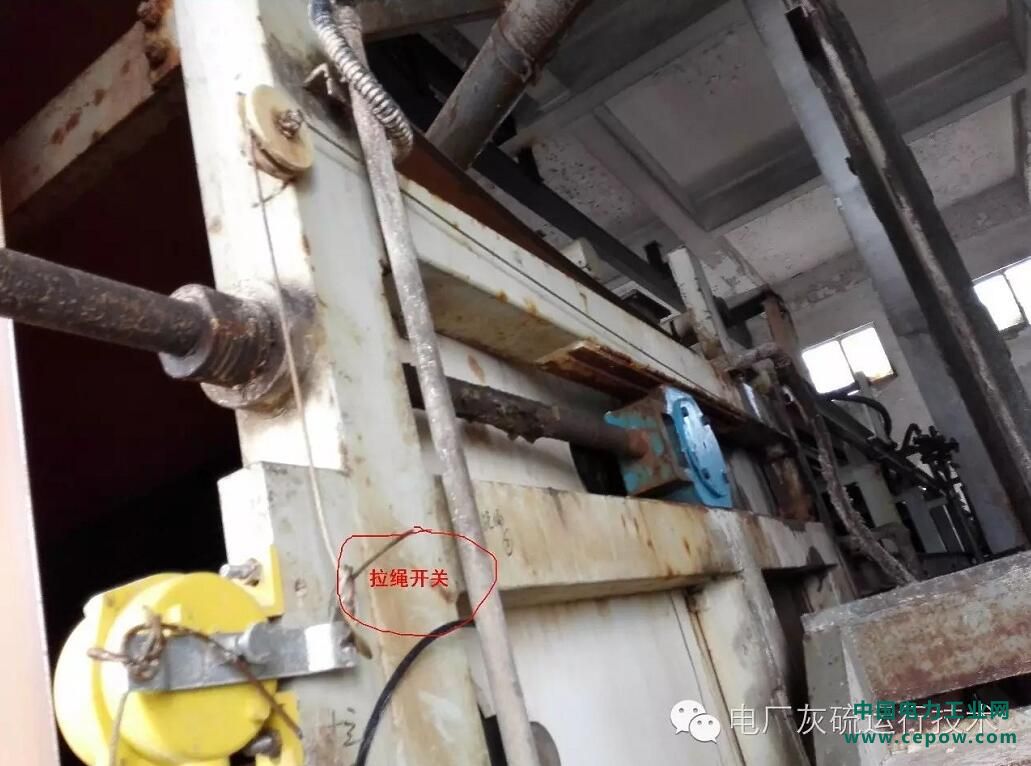

8、在皮带机的两侧设有拉线开关，在紧急情况下可在设备的任何位置紧急停车。

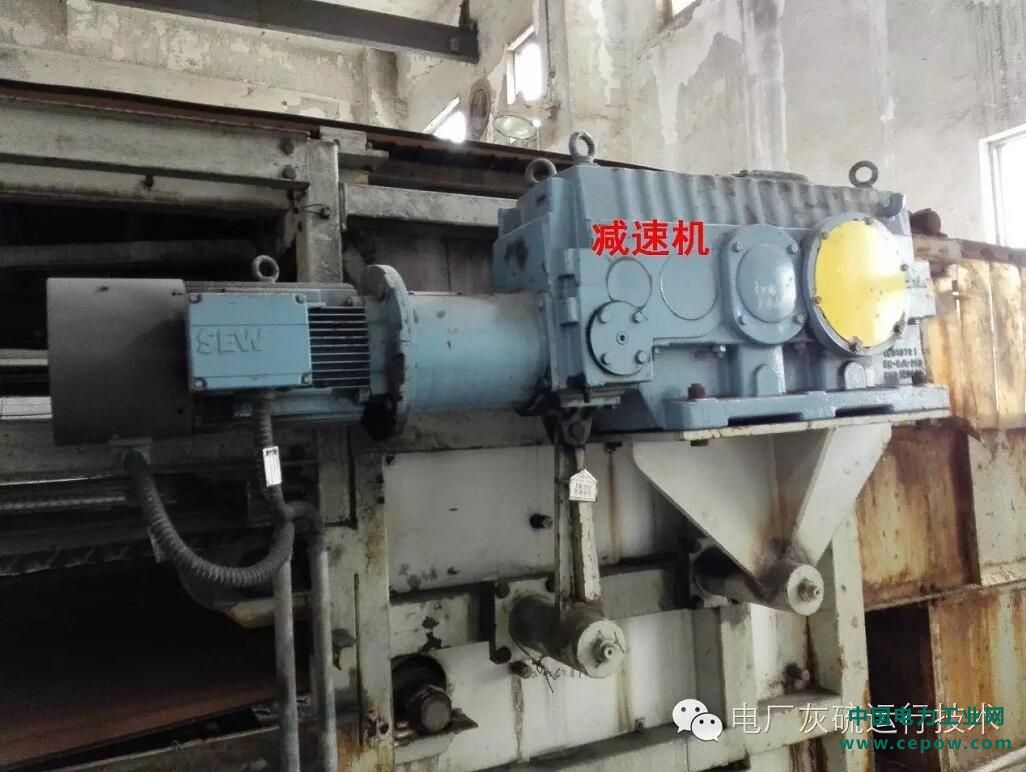

9、真空皮带机的转速控制系统采用变频、同时设有各种保护开关，接近开关、限位开关等、通过设置在滤布上方的测厚仪对滤布转速进行自动控制。
