烟气超低排放的湿式静电除尘器的原理

2.3不锈钢极板湿式静电除尘器

不锈钢极板湿式静电除尘器技术源自日本，其中以三菱和日立的技术最为成熟。该技术是对干式电除尘器进行改良，主要差异在于增设喷淋、碱液循环水系统，采用液膜清灰方式，主要解决振打的二次扬尘和高比电阻粉尘荷电难题。

不锈钢极板湿式静电除尘器和传统干式电除尘器结构接近，多采用316L不锈钢作为电极板，电极采用板式布置，除尘器多为卧式结构。极板上设置连续喷淋系统，通过喷淋NaOH碱液，在不锈钢极板上形成均匀覆盖的液膜，对不锈钢极板进行防腐

保护，同时将极板上的粉尘冲洗下来，在单独设置的碱液循环系统中对除尘灰进行集中、捞取脱水工艺。

其结构如下图4所示。采用不锈钢极板湿式静电除尘器的部分用户如表4所示。

不锈钢极板湿式静电除尘器的技术优劣点有：

(1)技术优点

①高效去除微细颗粒物、高比电阻粉尘;

②压力损失低;

③可以避免二次扬尘;

④可以去除Hg，NH3等气相污染物;

⑤阳极冲洗采用连续冲洗方式，保证极板的清洁;

⑥结构形式成熟，国外应用较多。

(2)技术有待优化点

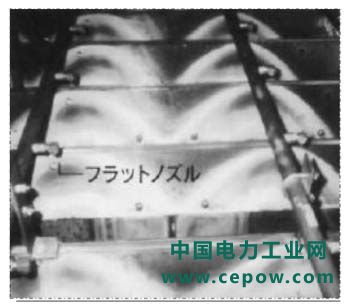

图4不锈钢极板湿式静电除尘器内部照片

①水耗和废水量大，需要配置碱液等复杂的水系统，设备投资大，能耗高;

②由于极板材质采用316L不锈钢，不具备很好的防腐性能。主要依靠极板上的一层均匀的水膜以避免极板受到烟气的腐蚀，水膜一旦出现破损，阳极板将很快被腐蚀。这就需要在设计、制造及安装上有极高的要求，并且要求具有良好的现场管理能力;

③材料表面张力特征及极板长度易形成水膜不均和枝丫流，存在腐蚀风险;

④无法去除湿烟气中的水雾含量，甚至会增加湿烟气中的水雾含量，加大烟囱冒“白烟”的现象;

⑤易出现“干斑点”和“火花放电”;

⑥存在旁路串气问题，影响除尘效率;

⑦连续喷淋导致液滴逃逸浓度较高。

表4不锈钢极板湿式静电除尘器使用厂家

3不同湿式静电除尘器对比分析

柔性阳极湿式静电除尘器、导电玻璃钢湿式静电除尘器、金属极板湿式静电除尘器的比较分析如表5所示。

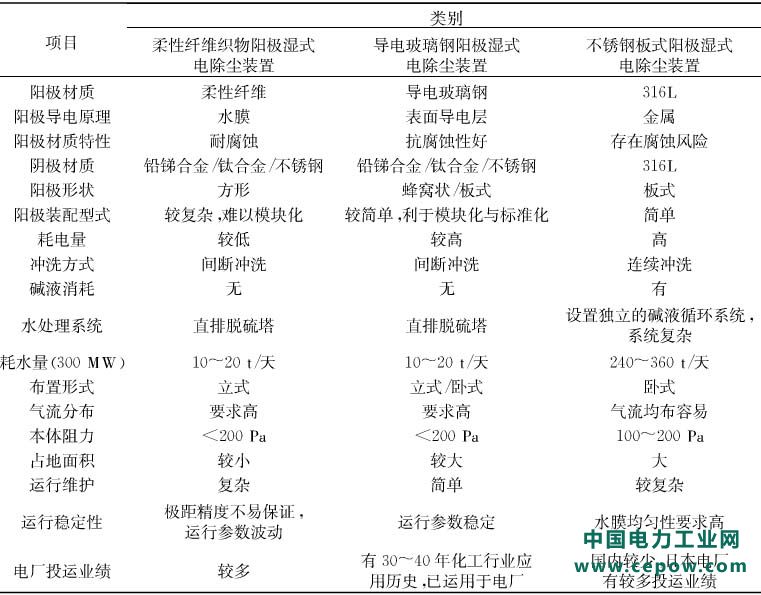

表5不同湿式静电除尘器技术比较

4结束语

燃煤机组增加湿式静电除尘器，是满足超低排放环保改造要求的必选方案，选择哪种湿式静电除尘器需要结合企业的原料条件、水资源条件、生产工艺特点;相对而言，导电玻璃钢和柔性阳极湿式静电除尘器，运行过程中不需要喷淋水及碱液，不产生新的二次污染，具有较高的推广应用价值。其各自的使用寿命和检修难易，还有待在长期使用中进行总结和验证。
