对图1中的A一A剖视，电除尘器内部第一电场的阴极系统如图2所示，对其进行小分区改造后如图3所示。将原阴极系统框架中间位置割开，原一个阴极大框架被分为两个小框架;移动原阴极吊挂，并每个电场增加两个阴极吊挂，使两个阴极小框架独立供电;割除原框架拉杆，在新的小框架中间各增加一排框架拉杆;在大框架割断附近两端，增加竖杆，以增大小框架两端的强度。

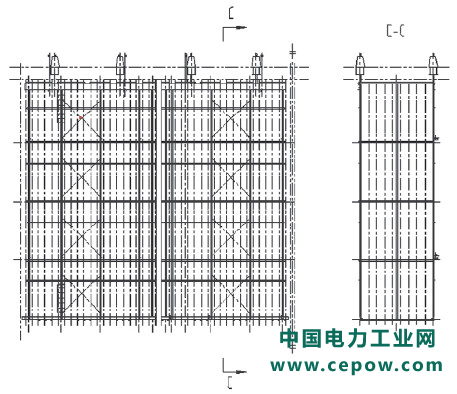

图3 第一电场阴极系统小分区改造后示意
电除尘器小分区改造，除阴极系统改造外，还有以下几个方面需配套改造：
(1)阴极振打改造。对原阴极振打轴在相应位置割断，割除传动装置反向的一半振打轴和振打锤，并新增一半的振打轴和振打锤，每个电场独立新增一套传动装置，使每个小分区独立配一套阴极振打装置(如图4) ;
(2)内顶盖、外顶盖相应位置开孔，以适应新增的阴极吊挂和阴极振打装置，并在相应位置焊接型钢以增加强度;
(3)电源系统、控制系统等配套电气改造。

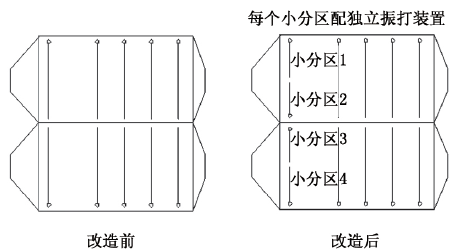

图4 阴极振打布置示意
3 工程应用案例
3.1 玉环电厂
华能玉环电厂1号2号机组4x1000M机组为“低低温电除尘+第一、四电场小分区”改造工程，配合相关改造内容包括高频电源，气流分布，芒刺线，灰斗不锈钢内衬，灰斗和绝缘子蒸汽加热及整机检修，达到除尘器出口粉尘浓度≤15mg/m3，烟囱出口排放≤5m/m3。相关参数如表1所示。
3.2 左权电厂
华能左权电厂2号2 x 660 M机组为“低低温除尘+第一电场小分区”改造，配合一、二电场高频电源，灰斗加热方式，绝缘子热风吹扫，气流分布，达到除尘器出口粉尘浓度≤20mg/m3。

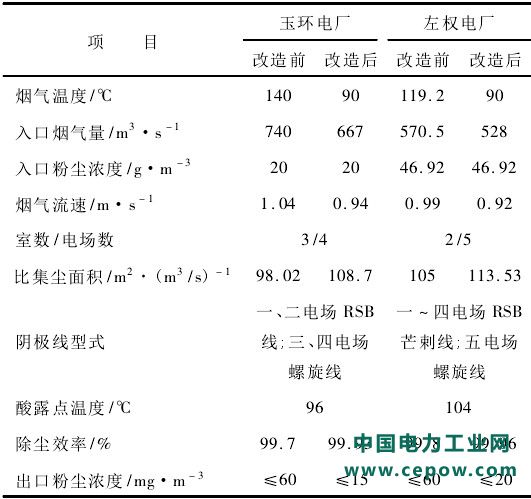

表1 玉环电厂与左权电厂电除尘器改造前后参数
4 结语
(1)“低低温+小分区”改造可有效提高电除尘效率，达到20mg/m3以下的排放要求。
(2)“低低温+小分区”改造具有一次投资低，运行费用低，改造工期短，提效幅度大，场地要求低，对燃煤电厂大部分电除尘器改造适用性好等特点，值得国内推广。
(3)玉环电厂和左权电厂的“低低温+小分区”改造，可作为“低低温+小分区”典型工程案例，为国内推广提供借鉴。
