烟气脱硫脱硝除尘脱汞超低排放技术路线选择与分析

2016-12-14 13:56:01 来源:
其他情况下主要采用石灰石-石膏湿法脱硫,对于脱硫效率要求在97%以下时,可以选择传统空塔喷淋提效技术;对于脱硫效率要求在98.5%以下时,可以选择复合塔脱硫技术中的双托盘塔、沸腾泡沫塔等;对于脱硫效率要求在99%以下时,可以选择旋汇耦合、双托盘塔等技术;对于脱硫效率要求在99.5%以下时,可以选择单塔双pH值、旋汇耦合技术;对于脱硫效率要求在99.7%以下时,可以选择双塔双pH值、旋汇耦合技术。

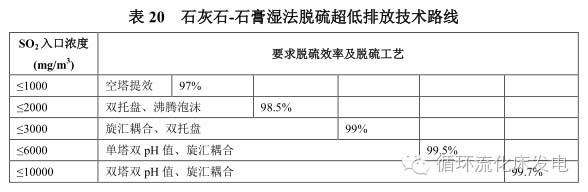

当然,脱硫效率较高的脱硫技术能满足脱硫效率较低的要求,技术选择时应同时考虑经济性、可靠性。详见表20。

 超低排放技术

氮氧化物超低排放技术路线

锅炉低氮燃烧技术是控制氮氧化物的首选技术,在保证锅炉效率和安全的前提下应尽可能降低锅炉出口氮氧化物的浓度。

对于煤粉锅炉,应通过燃烧器改造和炉膛燃烧条件的优化,确保锅炉出口氮氧化物浓度小于550mg/m3。炉后采用SCR烟气脱硝,通过选择催化剂层数、精准喷氨、流场均布等措施保证脱硝设施稳定高效运行,实现氮氧化物超低排放。

对于循环流化床锅炉,应通过燃烧调整,确保氮氧化物生成浓度小于200mg/m3。通过加装SNCR脱硝装置,实现氮氧化物超低排放;如不能满足超低排放要求,可在炉后增加SCR,采用一层催化剂。

对于燃用无烟煤的W型火焰锅炉,也应在保证锅炉效率和安全的前提下尽可能降低锅炉出口氮氧化物的浓度。但目前尚难以做到较低,仅靠炉后的SCR较难稳定满足氮氧化物的超低排放要求,国内外尚无成功案例,需要进一步研究。

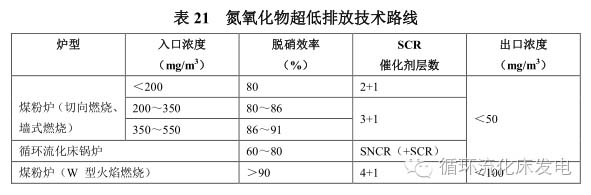

各种炉型氮氧化物超低排放技术路线见表21。

 超低排放技术

典型的烟气污染物超低排放技术路线

烟气污染物超低排放涉及到烟气中颗粒物的超低排放、二氧化硫的超低排放以及氮氧化物的超低排放,每种污染物的超低排放都可以有多种技术选择,同时还需考虑不同污染物治理设施之间的协同作用,因此会组合出很多的技术路线,适用于不同燃煤电厂的具体条件。颗粒物的超低排放技术不仅涉及到一次除尘,而且涉及到二次除尘(深度除尘),比较而言,技术路线选择较多,这里仅以颗粒物超低排放为例,介绍近几年发展起来的得到较多应用的典型技术路线。

1.1 以湿式电除尘器做为二次除尘的超低排放技术路线

湿式电除尘器作为燃煤电厂污染物控制的精处理技术设备,一般与干式电除尘器和湿法脱硫系统配合使用,也可以与低低温电除尘技术、电袋复合除尘技术、袋式除尘技术等合并使用,可应用于新建工程和改造工程。对PM2.5粉尘、SO3酸雾、气溶胶等多污染物协同治理,实现燃煤电厂超低排放。

根据现场场地条件,WESP可以低位布置,占用一定的场地;如果没有场地,也可以高位布置,布置在脱硫塔的顶端。颗粒物的超低排放源于湿式电除尘器的应用,2015年以前燃煤电厂超低排放工程中应用WESP较为普遍。WESP去除颗粒物的效果较为稳定,基本不受燃煤机组负荷变化的影响,因此,对于煤质波动大、负荷变化幅度大且较为频繁等严重影响一次除尘效果的电厂,较为适合采用湿式电除尘器作为二次除尘的超低排放技术路线。

当要求颗粒物排放限值为5mg/m3时,WESP入口颗粒物浓度宜小于20mg/m3,不宜超过30mg/m3。当要求颗粒物排放限值为10mg/m3时,WESP入口颗粒物浓度宜小于30mg/m3,不宜超过60mg/m3。当然,WESP入口颗粒物浓度过高时,还可通过增加比集尘面积、降低气流速度等方法提高WESP的除尘效率,实现颗粒物的超低排放。

1.2以湿法脱硫协同除尘做为二次除尘的超低排放技术路线

石灰石-石膏湿法脱硫系统运行过程中,会脱除烟气中部分烟尘,同时烟气中也会出现部分次生物,如脱硫过程中形成的石膏颗粒、未反应的碳酸钙颗粒等。湿法脱硫系统的净除尘效果取决于气液接触时间、液气比、除雾器效果、流场均匀性、脱硫系统入口烟气含尘浓度、有无额外的除尘装置等许多因素。

对于实现二氧化硫超低排放的复合脱硫塔,采用了旋汇耦合、双托盘、增强型的喷淋系统以及管束式除尘除雾器和其他类型的高效除尘除雾器等方法,协同除尘效率一般大于70%,可以做为二次除尘的技术路线。2015年以后越来越多的超低排放工程选择该技术路线,以减少投资及运行费用,减少占地。

当要求颗粒物排放限值为5mg/m3时,湿法脱硫入口颗粒物浓度宜小于20mg/m3。当要求颗粒物排放限值为10mg/m3时,湿法脱硫入口颗粒物浓度宜小于30mg/m3。

1.3以超净电袋复合除尘为基础不依赖二次除尘的超低排放技术路线

采用超净电袋复合除尘器,直接实现除尘器出口烟尘<10mg/m3或5mg/m3。对后面的湿法脱硫系统没有额外的除尘要求,只要保证脱硫系统出口颗粒物浓度不增加,就可以实现颗粒物(包括烟尘及脱硫过程中生成的次生物)<10mg/m3或5mg/m3,满足超低排放要求。

该技术路线适用于各种灰份的煤质,且占地较少,电袋复合除尘器的出口烟尘浓度基本不受煤质与机组负荷变动的影响。2015年以后在燃煤电厂超低排放工程中,该技术路线的应用明显增多。

燃煤电厂现有的除尘、脱硫和脱硝等环保设施对汞的脱除效果明显,基本都可以达标。对于个别燃烧高汞煤,汞排放超标的电厂,可以采用单项脱汞技术。
