3.3炉内脱硫控制NOx与烟气再循环的对比分析

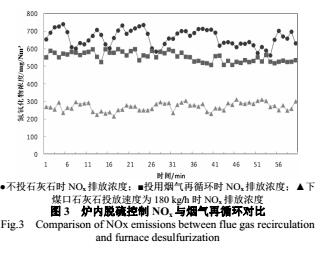

烟气再循环是将锅炉的一部分烟气再循环入炉膛,降低燃烧区域的氧气浓度,从而降低NOx的生成量[5]。本文对比了采用烟气再循环和投用石灰石对NOx的控制效果。如图3所示,当单纯投用烟气再循环时,可将NOx控制在555mg/m3,控制效率可达到16%。而投用石灰石时,对NOx的控制效果可以达到59%。另外试验中观察到,在采用烟气再循环时,焚烧炉排出的底渣有燃烧不完全的现象。投用烟气再循环时,减少了一次风的含氧量,因此降低了密相区整体的氧气含量,虽然能在一定程度上因密相区缺氧控制一部分NOx的生成,但因此也造成了密相区物料燃烧不完全。而投用石灰石时,虽然石灰石分解过程中产生的二氧化碳等也对氧气有稀释作用,但是并未减少密相区整体的氧气含量,因此并未造成密相区物料燃烧不完全。
4结论
(1)在采用石灰石炉内脱硫时,能协同控制NOx。当下煤口石灰石的投放速度为180kg/h时,能将SO2控制在达标范围,同时对NOx的控制效率达到59%,减少石灰石的投放量至100kg/h,对NOx的控制效率为41%。
(2)石灰石的投放位置对NOx的控制非常关键,一般宜选择更低的位置,以提高石灰石在密相区的停留时间,进而取得较好的NOx控制效果。
(3)通过炉内投放石灰石控制NOx效果优于烟气再循环,同时不会造成燃烧不完全的现象。
参考文献
[1]何曦,陈岚.火电厂烟气污染物超净排放技术路线探索[J].山东化工,
2017,46(08):169-171.
[2]汤立红,郭惠斌,李凯,等.工业中脱硫技术研究现状及进展[J].材料导报A:综述篇,2015,29(07):118-122.
[3]陈玲玲.锅炉烟气脱硫技术的对比和分析[J].中国高新技术企业,2015,
26:69-70.
[4]朱礼想.燃煤电厂氮氧化物(NOx)脱除技术方法探讨和应用[J].价值工
程,2015(12):64-66.
[5]朱晓杰.火电厂氮氧化物的防治[J].科技论坛,2017(1):46.
[6]徐启,潘萌萌,李乔乔.超临界机组脱硝改造对空气预热器的影响及解决措施[J].华电技术,2017,39(4):66-67,70.
[7]朱建安,李字峰,陈湍南.炉内喷钙干法脱硫技术应用分析[J].科技创
新与应用,2015(16):71.
[8]秦志伟.火电厂脱硝技术与应用以及脱硫脱硝一体化发展趋势[J].能源
电力,2016(16):193-194.
[9]陈国庆,高继慧,高建民,等.钙基吸收剂硫氮协同脱除过程中表面产
物层生长机制[J].化工学报,2015,66(5):1867-1873.
[10]韩颖慧,赵毅,曹春梅,等.高分子过氧酸改性钙基添加剂烟气同时脱硫脱硝实验研究[J].中国电机工程学报,2012,32(35):31-36.
[11]吴祖良,高翔,骆仲泱,等.自由基簇射电催化氧化同时脱硫脱硝过程反应特性及机理研究[J].高校化学工程学报,2006,20(6):925-931.[12]陈国庆,高继慧,王帅,等.烟气气相组分及Ca(OH)2对KMnO4氧
化NO的影响机理[J].化工学报,2009,60(9):2314-2320.
[13]白昌先,朱俊平.炉内喷钙在循环流化床锅炉的作用[J].应用技术,
2015(255):105-107.
[14]刘红娟.循环流化床锅炉炉内脱硫原理及影响因素浅析[J].科技与创新,2014(3):5-6.
