1焦炉烟道气的污染特性
焦化厂是专门从事冶金焦炭生产及冶炼焦化产品加工、回收的专业工厂。焦炉烟气以焦炉煤气燃烧后产生的废气为主，主要成分有SO2、NOx等。在我国二氧化硫和氮氧化物是大气中主要污染物，是衡量大气是否遭到污染的重要标志。我国的一些城镇，大气中SO2和NOx的危害较为普遍，而且非常严重。
2012年6月环境保护部及国家质量监督检验检疫局联合发布了GB16171-2012《炼焦化学工业污染物排放标准》，明确规定了焦化工业的大气污染物排放标准。新标准要求焦炉烟囱燃烧尾气中SO2浓度小于50mg/m3，氮氧化物浓度小于500mg/m3，粉尘浓度小于30mg/m3。特别地区要求SO2浓度小于30mg/m3，氮氧化物浓度小于150mg/m3，粉尘浓度小于15mg/m3。更为严格的焦化工业大气污染物排放标准和日益紧张的能源供给，急需技术更为先进、经济、合理的焦炉烟气处理方法。
中钢集团鞍山热能研究院有限公司联合中科院技术人员集成低温SCR烟气脱硝技术、镁法烟气脱硫工艺和径向热管式余热锅炉等专有的核心技术，提出了焦炉烟道气脱硫、脱硝及余热回收利用的综合解决方案。
2一体化解决技术
针对客户的要求和焦炉现有煤气处理工序，中钢热能研究人员研究开发并且集成了焦炉烟道气脱硫脱硝及余热回收利用的一体化技术。

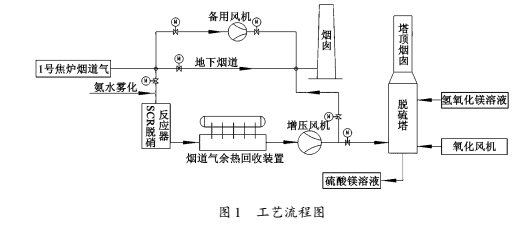

2.1方案描述焦炉烟气处理流程(如图1所示):焦炉→焦炉烟道气→脱硝反应器→热管式烟气换热器→增压风机→脱硫塔→塔顶烟囱排放。
首先将焦炉地下烟道气在进入原有闸板阀前引出地面，管路上设电动调节阀，烟气经管道引出后进入脱硝反应器。烟气脱硝后进入烟气余热回收装置，其主要功能是将烟道气显热进行回收产生0.6MPa饱和蒸汽。热烟气经余热回收装置降温后经增压风机增压进入湿式脱硫塔单元。脱硫后烟气经塔顶烟囱排放。脱硝装置前设旁通管路，通过小的备用风机及柴油发电机将烟气送入地下烟道，其作用是在脱硫、脱硝系统出现故障或停电时，短时紧急启动将高温烟气送入地下烟道，提升烟道及烟囱温度，待烟囱抽力足够时关闭备用风机并打开地下烟道闸板。
2.2关键技术
2.2.1脱硝反应器目前常用的脱硝方法主要有选择性非催化还原法(SNCR)、氧化吸收法、选择性催化还原法(SCR)等。选择性催化还原法(SCR)是目前尾气脱硝最为成熟，且脱硝效率最高的一种方法。
选择性催化还原法(SCR)脱除NOx的原理为:在尾气中加入一定量的氨气，以氨为还原剂，在催化剂表面上将NOx还原为N2，其反应方程式:NOx+NH3+O2→N2+H2O。
脱硝反应中氨源采用液氨或蒸氨工段产生浓度为20%的浓氨水，用管道引入至脱硝反应系统，经调节阀控制流量后进入混合器中与烟气均匀混合。在脱硝反应器进、出口分别设置NOx传感器用以实时在线监测进出口的NOx浓度，并根据反馈信号控制氨的加入量。
在脱硝工艺中最为关键的是脱硝催化剂，中科院科研人员开发出了新型的脱硝催化剂。该催化剂选用以陶瓷蜂窝为基体的整体涂层式结构，由陶瓷蜂窝、金属氧化物涂层、活性组分组成。氧化物涂层均匀牢固地附着于蜂窝陶瓷外表面，活性组分分散在氧化物涂层上。该催化剂具有脱硝率高，可高空速操作、阻力低、选择性好、氨逃逸率低、温度范围广、热膨胀系数小等诸多优点，是一种非常适合烟气NOx治理的整体催化剂。
使用该类型催化剂即使在入口NOx浓度很高时(2000～3000mg/m3)，也可达到很高的NOx脱除精度，反应后尾气中氮氧化物浓度可低于150mg/m3。如排放标准进一步升级，不需对催化剂和反应装置做任何改动，只需稍微增加氨投入量，提供反应所需的氨量，即可使尾气中NOx浓度小于所规定的排放限值。
