发电厂脱硫废水回用至湿式捞渣机研究与应用

2018-11-16 15:57:06 来源:网络

2.3 结 论

综上论述, 脱硫废水回用至捞渣机系统在安全上风险可控,具备操作条件,公司在进行相关改造,对脱硫废水进行综合利用,解决脱硫废水处置难题。

3湿式捞渣机自动补水装置改造方案

3.1 捞渣机原补水方式

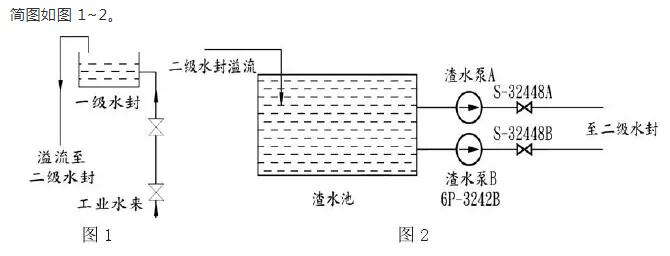

改造前捞渣机的补水水源为工业水, 补水方式为定时就地手动补水, 运行每值根据负荷不同情况对一级水封进行补水并溢流至二级水封,二级水封不单独进行补水,一般仅通过一级水封补水时溢流进行补充, 二级水封通过渣水循环泵将渣水池内水打回二级水封, 从而保持二级水封水的连续溢流状态。 在此基础上对捞渣机补水进行综合利用自动改造。

3.2 改造方案

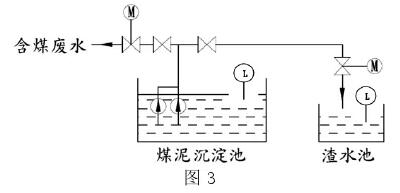

(1)因二级水封水直接冷却煤粉燃烧后生产的灰渣 ,对水源品质要求低,故将脱硫废水引致煤泥沉淀池,利用原有煤泥沉淀池内含煤废水输送泵将排至其内的脱硫废水回收至渣水池, 对锅炉二级水封水进行补充, 实现该部分水源的综合利用。 管路规格尺寸保持与原有泵出口管路一致,并增加对煤泥沉淀池和渣水池的液位监视点, 且在管路中安装手动隔离门和电动门以实现系统切换,简图如图 3。

改造后系统运行简述:

①煤泥沉淀池输送泵至含煤废水自动: 当煤泥沉淀池液位高时,联锁开启煤泥沉淀池至含煤废水电动门,并启动输送泵(输送泵一运一备),液位低时联锁停止输送泵,并关闭煤泥沉淀池至含煤废水电动门。

②煤泥沉淀池输送泵至渣水池自动: 当渣水池液位低时,联锁关闭煤泥沉淀池至含煤废水电动门, 联锁开启煤泥沉淀池至渣水池电动门,并启动输送泵,向渣水池补水,直至渣水池液位恢复正常水位(若煤泥沉淀池液位低则闭锁输送泵启动,并触发报警)。

(2)保留原工业水补水至一级水封管路 ,并新增一路工业水补水至一级水封管路,规格尺寸与原有补水管路保持一致,管路上安装手动隔离阀和电动阀以实现检修隔离和远 方操作,增加两个一级水封液位监视点,液位计安装于一级水封槽对角,简图如图 4。

改造后系统运行简述:一级水封槽液位有任何一点低时,联锁开启开启一级水封补水电动门进行补水, 当补充至一级水封高液位时,补水自动停止。

(3)二级水封通过渣水循环泵将渣水池内水打回二级水封,从而保持二级水封水的连续溢流状态,并将渣水循环泵增设低液位保护,保证渣水循环泵的运行安全性。
