【干货分享】兆瓦级风力发电机组出厂测试方案

整机动态测试指的是将已完成静态测试的风力发电机组(包括变流器)安装到试验台上，通过试验台拖动系统代替风轮来驱动风机主传动链运行进行的测试。整机动态测试是厂内测试机组传动链和发电机、变流器并网、发电性能的唯一方法。

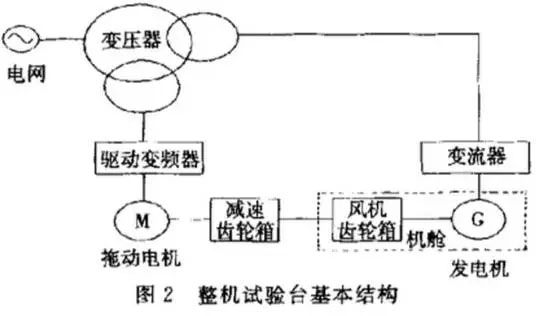

整机试验台的基本结构见图2。

基本原理：由驱动变频器驱动拖动电机，经减速齿轮箱减速后，拖动风力发电机组传动链，为机组提供扭矩，进而使发电机发电，并通过变流器和变压器并网;同时，需要编写基于主控系统的上位机监控软件，对机组运行状态进行监控。

试验对象和方法

对完成静态测试的机舱和变流器进行测试。将风力发电机组机舱和变流器安装在试验台上，完成机械连接和固定，并接上动力电缆。调试变流器与主控柜的通信连接，使用上位机监控软件对机组进行监控。根据需要来改变拖动电机的转速进行各项测试。

试验内容

将变流器与主控系统联调，并在拖动状态下对机组的传动链、变流器的并网性能、机组的电能质量进行测试：

(1) 测试主控系统与变流器之间的通信，确认各控制字符一一对应，收发正常。
