浅谈电力电子器件强迫风冷中风机的工作点

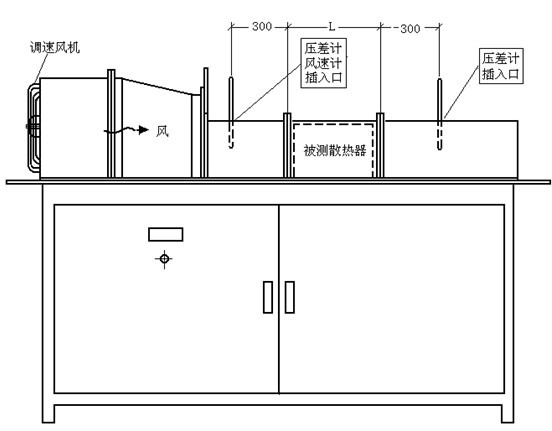

【图三】风冷散热器流阻测试台外形图

介绍上面这些，用意就是想知道风机选得合适与否。知道了工作点的风速以及所选的散热器的几何尺寸就可算出该工况下的散热器热阻(见本网站“大功率半导体器件用散热器风冷热阻计算公式和应用软件”)。进一步算出所用电力电子器件工作时的结温。验证设计是否合理。

坦率说，以前对空气动力学很不了解，这次下功夫看了些材料，至今也只知皮毛。文中如有错误和不妥之处希望大家指正。更希望此文是“抛砖引玉”之举，欢迎大家热烈参与讨论。关于测试设备，以前曾给别人做过设计，图纸放在柜中也是浪费。如有需要者请与网站联系可免费提供。可能设计参数会与所需有出入，故提供图纸仅供参考。

编者简介：朱英文：(1939- )，高级工程师，现任北京京仪椿树整流器有限责任公司技术顾问，中国电力电子产业网特约顾问，主要研究电力半导体器件的设计、制造、应用中的热设计和电力半导体器件主回路结构设计。曾参与专业词典、书籍的编写、翻译等工作。主要成果有：“无刷励磁发电机用旋转整流管设计和制造”，“晶闸管芯片球面磨角工艺”“大功率半导体器件用散热器风冷热阻计算方法”等
