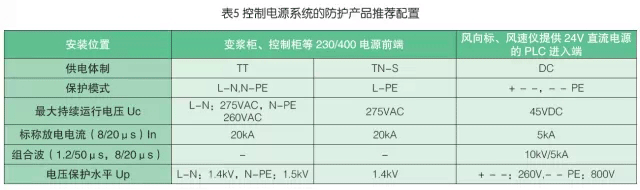

低压控制电源系统一般都处于LPZ1、LPZ2 或者后续防雷区， 根据GB 50343 - 2012 表5.4.3 - 3， LPZ1 -LPZ2 的配电箱可选择≥ 10kA 的T2 类SPD，LPZ2-LPZ3的配电箱，可选择≥ 3kA 或者≥ 6kV/3kA 的T2 或者T3 类SPD。控制电源系统的防护产品推荐配置见表5。

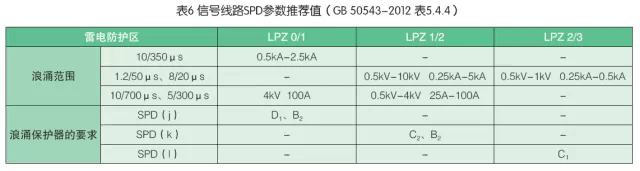

信号线路SPD 应根据线路的工作频率、传输速率、工作电压、接口形式等参数，选择插入损耗小、分布电容小、并与纵向平衡、近端串扰指标适配的SPD。信号线路SPD 的雷电防护区划分及配置示意图见表6(GB 50543 -2012 表5.4.4)。

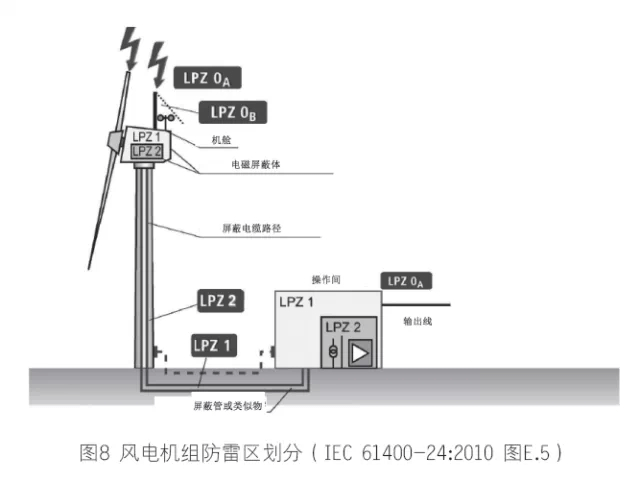

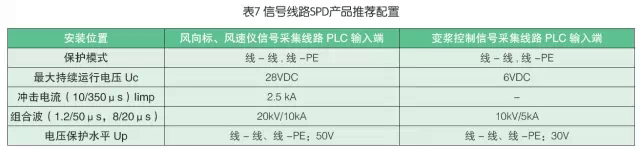

根据图8(IEC 61400 - 24:2010)中风电机组防雷区的划分，风向标、风速仪处于LPZ0 区，因此采集线路进入PLC 的输入端，应该配置D1 类信号SPD。信号线路SPD产品推荐配置见表7。
变浆柜控制系统处于LPZ1 - LPZ2 的边界，因此选择C2 类信号SPD。
结语
风电机组由于其自身的特点，所以造成的雷击现象非常严重。因此如何做好风电机组的综合防雷显得非常重要，雷电防护重点主要体现在直击雷防护、控制系统防雷以及等电位连接和接地。本文重点介绍了如何针对以上几个方面进行雷电防护措施。总之，只有各专业厂家一起相互协作、配合，做好雷击事故的统计、分析，根据风电机组的实际情况，制定合适的综合防雷方案，才会大大降低雷击故障造成的电力损失和停机故障。
