【技术】风电运维定检篇：发动机对中

电力工业网风力发电网讯: 当发电机与齿轮箱的轴对中不好时，在联轴节处会有力产生。据超过十年的统计数据显示所有的设备故障约有50%源于恶劣的对中。对中良好可以减少振动及机械部件的磨损，有助于提高发电效率和减少故障并提高相关部件的寿命。 所以发电机对中是定检维护中的一项非常重要的工作。

激光对中仪是用于校准连接齿轮箱和发电机之间的主轴。通过测量激光发射器和接收器的数值，计算出齿轮箱和发电机之间的角度和偏差。以下我们介绍用Fixturlaser激光对中仪对中的使用方法。

安装夹具和探测器及连接显示器

首先将放置 TD 的柱杆装入“V” 型安装支架并通过“V”型支架底部插入链条。

将 “V” 型支架安装在被测轴上。

将 TD’s （探测器）装入柱杆

最后用电缆将探测器和显示器连接起来。

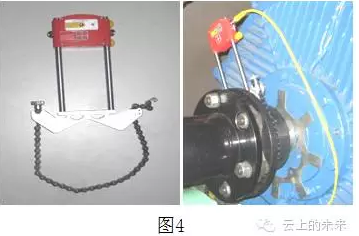

装配好的探测器和夹具如下图4，链条起到提供固定张力作用。

注意两个探测头的TDs头需要装在轴的静止部分，通常装在刹车盘处。TDm需要装在轴的转动部分，通常装在发电机侧的轴上。
