9F燃气轮机1号轴、瓦振动大分析及处理

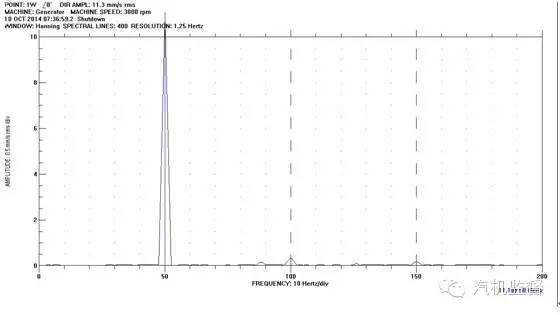

图4 1号瓦瓦振频谱图

原因分析：

1号瓦、2号轴振较大，且存在爬升，其原因为：一方面，燃机转子上存在一定的不平衡量;另一方面，该型燃机存在热瞬变振动显现，即定速3000r/min后，燃机转子的振动会先爬升，后适当降低，持续时间大概为70分钟～120分钟后，1号轴振、瓦振会减小。

1号瓦振较大的原因为：一方面，燃机转子的1号轴振较大，诱发1号瓦振较大;另一方面，1号瓦的动刚度较弱，一定轴振会诱发较大的瓦振。

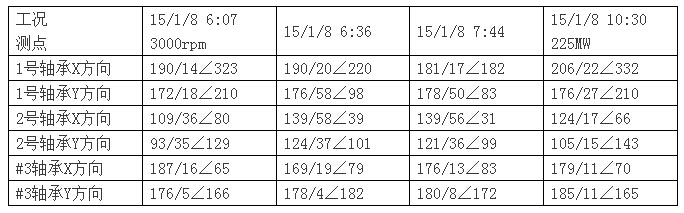

处理措施：停机过程加重：在2号瓦侧以键向槽为零位，逆转向20度处加重0.572kg。加重后,不同工况下的振动数据见下表，各瓦轴振、瓦振均为优良，动平衡措施效果明显。
