蜗牛纹沿着电池单元上的裂纹发生(图3)。还确认有一部分是沿着电池单元的边缘发生的。

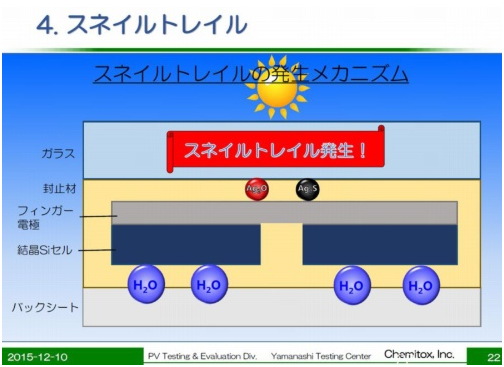

图3:发生机制。发生裂纹、水分渗透、阳光照射三条件是主要原因(出处:Chemitox)
发生机制主要由三个条件引起,即发生裂纹、水分渗透和阳光照射。
电池单元内发生裂纹,水分经由树脂背板和封装材料渗入裂纹内。
渗入裂纹的水分与形成电池单元指状电极(细电极)的银发生反应,银离子在封装材料中扩散。
在这种状态下,阳光照射到电池板上时,银离子与封装材料中所含的添加物发生化学反应,生成氧化银和硫化银。由此就会沿着裂纹形成黑色或白色线状图案。
