民用建筑加装太阳能光伏系统导则

前 言

为规范既有民用建筑加装太阳能光伏系统，保障建筑整 体的协调、美观，保障光伏系统的经济、可靠，浙江省住房和城乡建设厅委托浙江省建筑设计研究院及相关单位编制 本导则。

1总则

1.0.1 为规范和指导既有民用建筑加装太阳能光伏系统的应用，保障太阳能光伏系统工程的质量和安全，确保太阳能光伏 系统与建筑和环境的协调，结合浙江省实际，特制定本导则。

1.0.2 本导则适用于浙江省既有民用建筑加装太阳能光伏系 统的设计。

1.0.3 既有民用建筑加装太阳能光伏系统工程应遵循安全、 适用、经济、美观的原则。

1.0.4 既有民用建筑加装太阳能光伏系统应与建筑一体化设计，光伏组件应按集中优先、整齐对称、色调和谐、美观统一 的原则布置。

1.0.5 既有民用建筑加装太阳能光伏系统工程除应符合本导则外，尚应符合现行国家和地方有关标准的规定。

2基本规定

2.0.1 既有民用建筑加装太阳能光伏系统工程应按现场查勘和相关标准和技术资料进行专项设计。

2.0.2 既有民用建筑加装太阳能光伏系统工程应满足结构、 消防和电气安全的要求，且应保证既有建筑屋面的防水等级。

2.0.3 既有民用建筑加装太阳能光伏系统工程应结合用户需 求和电力部门相关规定，综合考虑施工、安装和运行维护等要 求。

2.0.4 既有民用建筑加装太阳能光伏，宜选用并网光伏系统。

2.0.5 既有民用建筑加装太阳能光伏系统工程应设置太阳能 光伏系统安装、使用、维护、保养的空间和设施，并协调与既 有建筑的立面效果。

2.0.6 太阳能光伏系统的光伏组件可分为普通光伏组件和瓦式光伏组件。

3建筑

3.1总体布局

3.1.1 太阳能光伏组件应布置在建筑最佳日照屋面等区域。

3.1.2 太阳能光伏组件的安装位置不应受周围环境和建构筑 物自身遮挡。

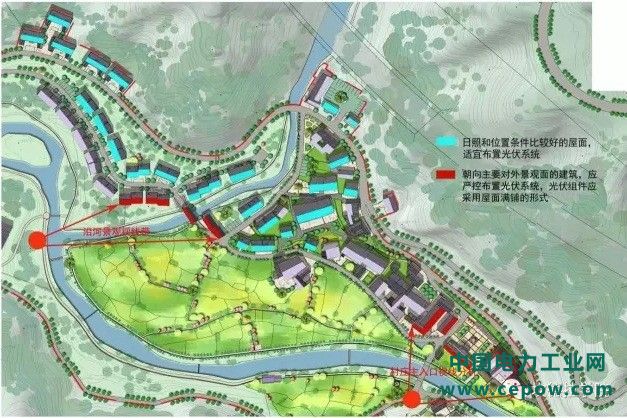

3.1.3 重要集散广场、主要道路两旁、河网两岸、村庄主入口、历史文化名胜和旅游景观等区域，确需加装太阳能光伏系统时，应严格控制安装的形式和色调，并应做加装后效果视线影响分析。光伏组件应采用屋面满铺的形式,光伏组件颜色应选用黑灰色。

3.2建筑设计

3.2.1 加装太阳能光伏系统工程,可按既有建筑屋面结构类型分为平屋面安装形式和坡屋面安装形式。

3.2.2 太阳能光伏系统应与既有建筑主体一体化设计，并应 与建筑主体的外观、形态保持协调美观。

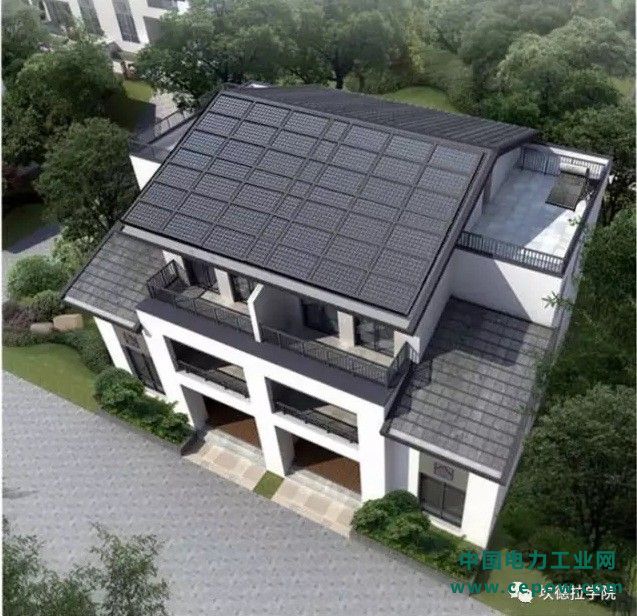

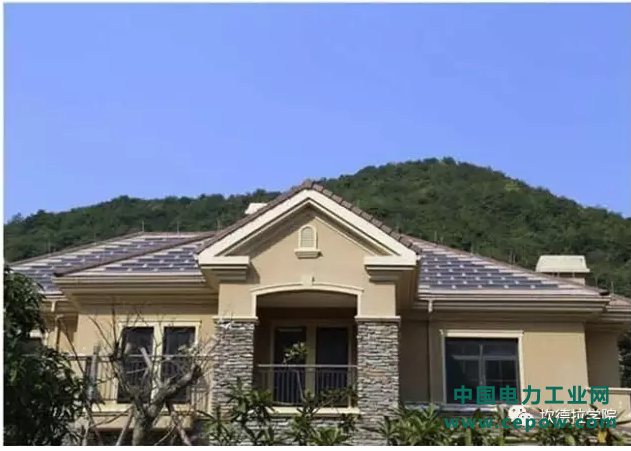

3.2.3 既有民用建筑为坡屋面时，加装太阳能光伏系统应符合下列规定：

1 应根据建筑屋面现状与安装光伏组件的模数进行屋面布置的深化设计，保证建筑主体美观;
