技术

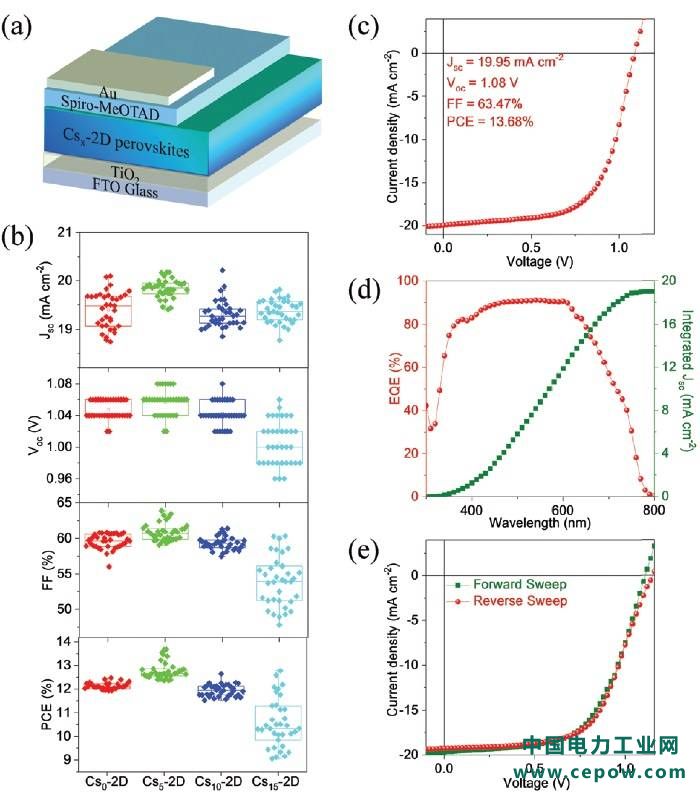

图4：Csx-2D钙钛矿电池结构与表征
（a）。电池结构；
（b）.80个Csx-2D钙钛矿电池的性能数据统计；
（c）.Cs5-2D钙钛矿电池最高效率（13.68%）器件J-V曲线；
（d）。外量子效率（EQE）曲线与电流随波长积分曲线；
（e）。器件正扫与反扫的J-V曲线。

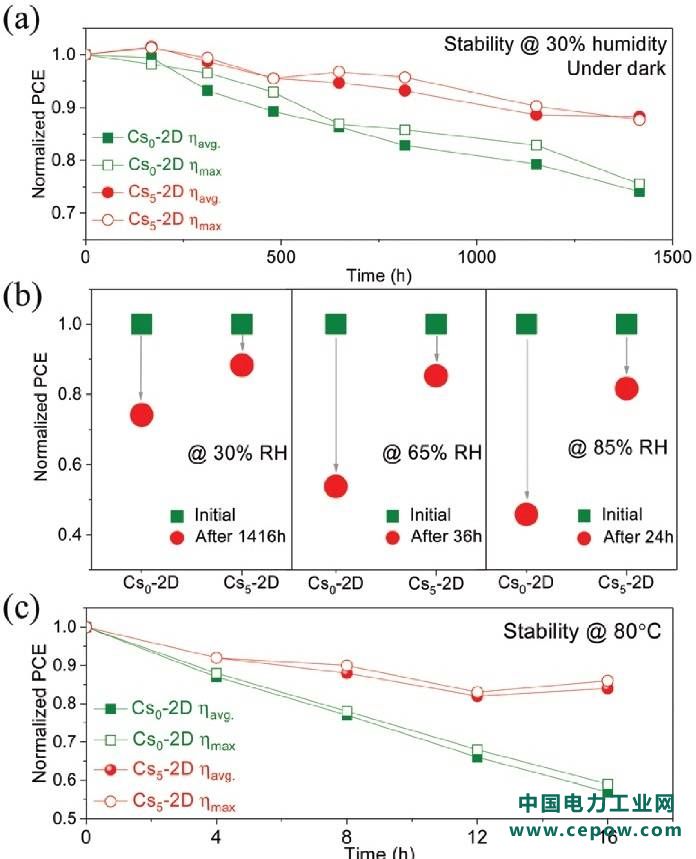

图5：Cs0-2D和Cs5-2D钙钛矿电池的稳定性测试
（a）。在相对湿度为30%的环境条件下，未封装Cs0-2D和Cs5-2D钙钛矿电池的长期稳定性测量；
（b）。 未封装Cs0-2D和Cs5-2D钙钛矿电池在不同湿度下 （30%、65%、85%） 的耐湿测量；
（c）。未封装的 Cs0-2D和Cs5-2D钙钛矿电池在80℃惰性气氛下的稳定性测试。
【小结】
在这项工作中，研究者通过对二维（BA）2（MA）3Pb4I13钙钛矿电池进行铯（Cs）掺杂来提升钙钛矿薄膜的晶粒尺寸与表面质量，进而提升器件的光伏性能和稳定性。研究发现，当铯掺杂浓度为5%时，器件的效率从0掺杂时的12.3%提高至13.7%。此外，在30%湿度情况下，经过1400小时后，器件的效率仍然保持89%。这将有助于推动钙钛矿太阳能电池走向商业应用。
