浅谈逆变器的EMC

2018-10-21 16:50:56 来源:网络 评论:0 点击:

导读

EMC和我们的生活息息相关,很多生活中遇到的一些问题或者一些现象都是由于EMC导致的,那些EMC没有达标的产品只会在人们生活中为非作歹,给人们生活造成不便,给人们财产造成损失,给人们健康造成危害。今天就和大家一起分享一下什么是EMC。

什么是EMC?

EMC是英文Electro Magnetic Compatibility的简写,中文翻译为电磁兼容性,用专业一点的话说就是指设备或系统在其电磁环境中符合要求运行并对其环境中的任何设备不产生无法忍受的电磁干扰的能力。因此,EMC包括两个方面的要求:一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值;另一方面是指设备对所在环境中存在的电磁干扰具有一定程度的抗扰度,即电磁敏感性。这个定义是不是很长很难懂?没关系!用一句通俗的话给大家总结一下:一个电子产品本身产生的电磁干扰不影响其它产品,外界的电磁干扰也影响不到这个电子产品的正常工作。不会干扰别人也不会被别人干扰就是EMC的本质。

上面说到EMC包括两个方面的内容,一个方面是电子产品本身产生的电磁干扰不能超过一定的限值,这个方面指的是EMI的内容,这个方面又包括四个项目,即RE(Radiated Emission) 辐射发射,CE(Conducted Emission)传导发射,Harmonic电源谐波,Flicker电压波动与闪烁。另一方面是指电子产品本身有一定的抗干扰能力,不会被其它产品干扰。这个方面指的是EMS的内容,这个方面又包括七个项目,即RS(Radiated Susceptibility)辐射敏感度,CS(Conducted Susceptibility)传导敏感度,ESD静电放电,Surge浪涌,EFT( Electrical fast transient/burst immunity test)电快速脉冲群试验,DIPs(Voltage dips, short interruptions and voltagevariations)电压跌落、短时中断和电压缓变,PMF(Power Frequency Magnetic Field Immunity)工频磁场抗扰度。是不是感觉好凌乱?把这些凌乱的东西整理成一幅图,或许会让大家一目了然。


EMC的干扰形式

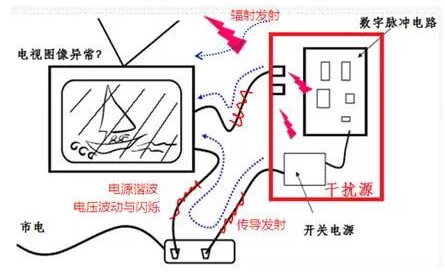

总体来说,EMC的干扰路径只有两种,一种是通过电缆传导发射,另一种是通过空间辐射发射,虽然只有这两种干扰路径,但是每个EMC项目都会有其自己独特的干扰形式,其中EMI的四个项目的干扰形式如下:

◆辐射发射通过空间传播,就目前业界的逆变器来说,主要频率范围为30MHz~1GHZ。

◆电源谐波通过电源线传播,就目前业界的逆变器来说,主要频率范围为50Hz~9KHZ。

◆电压波动与闪烁通过电源线传播。

◆传导发射既能通过电源线、也能通过网线、RS485通讯线等线缆传播,就目前业界的逆变器来说,主要频率范围为150KHz~30MHZ。


EMS的七个项目的干扰形式如下:

雷击浪涌:高达上万伏甚至几十万伏的电压瞬间施加到逆变器的各种出户电缆上。

静电放电:高达上千伏甚至几万伏的静电电压瞬间施加到逆变器上。

辐射抗干扰:就业界的逆变器产品来说,频率从80MHz~2.7GHz,每米高达十伏甚至几十伏的电压场施加到逆变器上。

快速瞬变脉冲群:数个几千伏的瞬态高压以2.5KHz或者5KHZ的重复频率持续施加到逆变器的各种出户电缆上。

传导抗干扰:频率从0.15MHz~80MHz,高达数伏的对地电压施加到逆变器的各种出户电缆上。

工频磁场:频率为50Hz/60Hz,数安培每米的场强通过空间施加到逆变器上。

电压跌落:给设备供电的电压出现电压跌落、电压骤升、短时断电等干扰。
