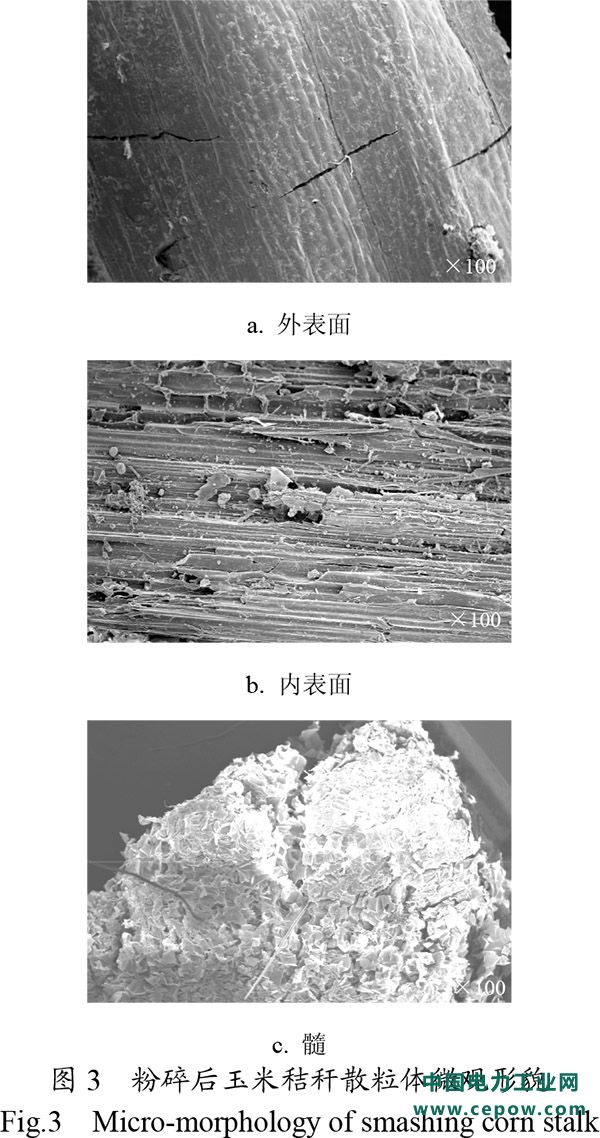

粉碎秸秆表皮有断裂痕迹，有少量孔洞和被嵌入的小颗粒，图3a。对粉碎秸秆表皮表面进行观察，基本组织有被撕裂痕迹，细胞不完整，断面可见清晰的破坏结构，并沾有其他细小散粒体，图3b。秸秆心部的基本组织有断裂层，细胞呈蓬松的碎片状，见图3c。秸秆粉碎，只对断面组织有所破坏，粉碎秸秆散粒体内部仍保持原有基本组织形态。
2.2.3玉米秸秆颗粒燃料

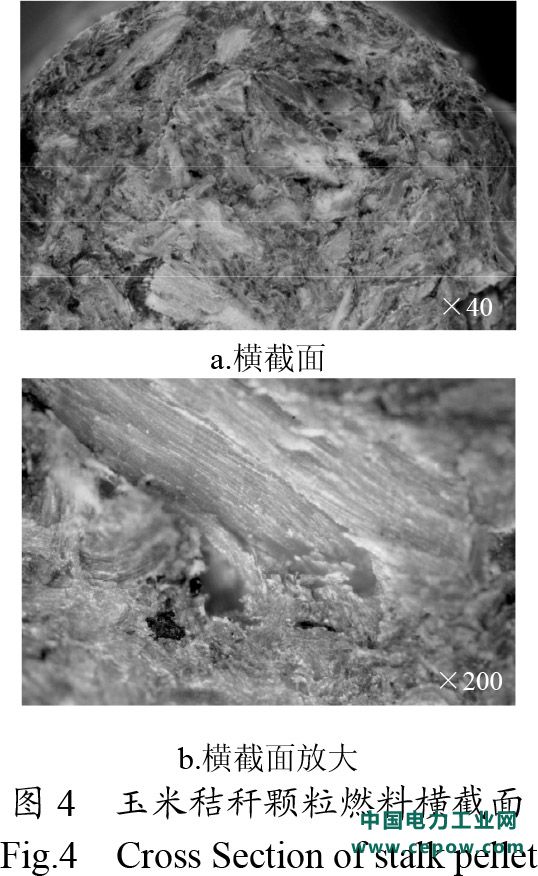

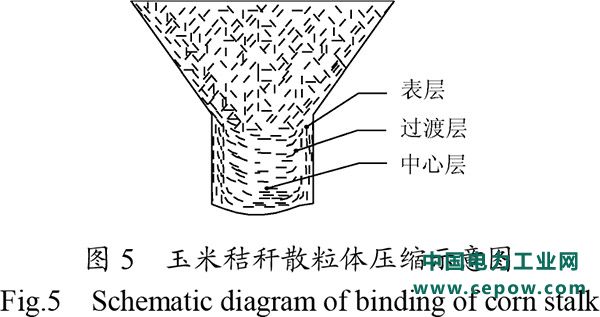

秸秆压缩成颗粒燃料其基本组织扭曲变形严重，原有的基本组织形貌已不存在，粉碎秸秆散粒体已完全嵌合在一起。散粒体结合形式从横截面看，图4a，可分为三层，分别为中心层、过渡层、表层。中心层散粒体形貌清晰可见，见图4b，散粒体呈“平铺”姿势，表层的散粒体呈“站立”姿势，过渡层散粒体严重变形扭曲，散粒体压缩示意图5。粉碎后的秸秆大多为片状或长条状，极少为粒状，压缩过程由于模具孔侧面的限制，随着挤压流动靠近模具面的秸秆散粒体沿着侧壁向下运动，而中心散粒体由于上压力的作用被挤倒而平铺。成型过程中，原料散粒体仅形态等发生挤压变形，属于物理变化，没有明显的化学变化。

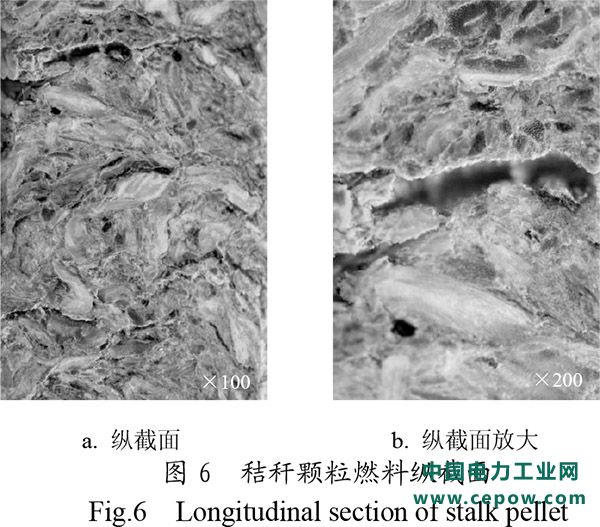

纵截面秸秆粉碎散粒体相互挤压，呈不规则的鳞片状，图6a。由图可见两条清晰的裂痕，且间隙较大，两裂痕间距离约40μm，断层可见秸秆散粒体的结构扭曲变形较严重，散粒体间完全交错糅合在一起，图6b。裂痕产生是由于压缩过程为间断性的，粉碎的秸秆散粒体是一层一层被挤压成型。这符合环模成型机理，成型机通过模辊间的物料及其摩擦力使安装在环模内的压辊自转，将物料钳入、挤压，最后成圆柱状从环模孔中被连续挤出来，试验用成型机为双压辊，即环模旋转一周，每个环模孔被挤压两次，为间断性压缩。
