干货|研究生物质颗粒燃料的微观成型机理

2.3.1木屑

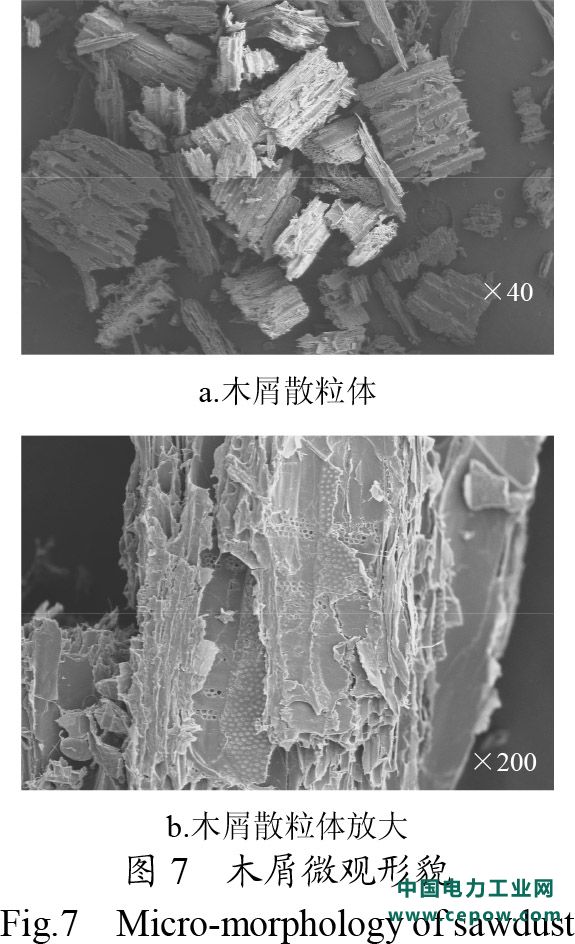

木屑的微观形貌与木材原貌一致，只是木屑边缘部分有切断的痕迹，木屑的表面形态略有变形，图7a。表面的细胞已断裂呈蓬松碎片状，破裂部仍可见木质原有的筛孔，图7b。

2.3.2木屑颗粒燃料

由于模具的挤压，木屑已完全嵌在一起，分辨不出散粒体之间的间隙及木屑表面的原有形貌，只观察到木屑网络骨架变细，且有一定的弯曲变形，结合处木屑与木屑之间已完全揉合在一起，部分木屑散粒体完全变形，扭曲。与玉米颗粒燃料类似，从横截面看，木质颗粒燃料形貌仍可分为中心层、过渡层和表层三部分，图8a。

中心层散粒体“平铺”，清晰可见其为片状，图8b。表层散粒体“直立”，呈条块状分布。过渡层散粒体已完全变形，无法看出其原有形态。以上特征比秸秆颗粒燃料明显，图8c。

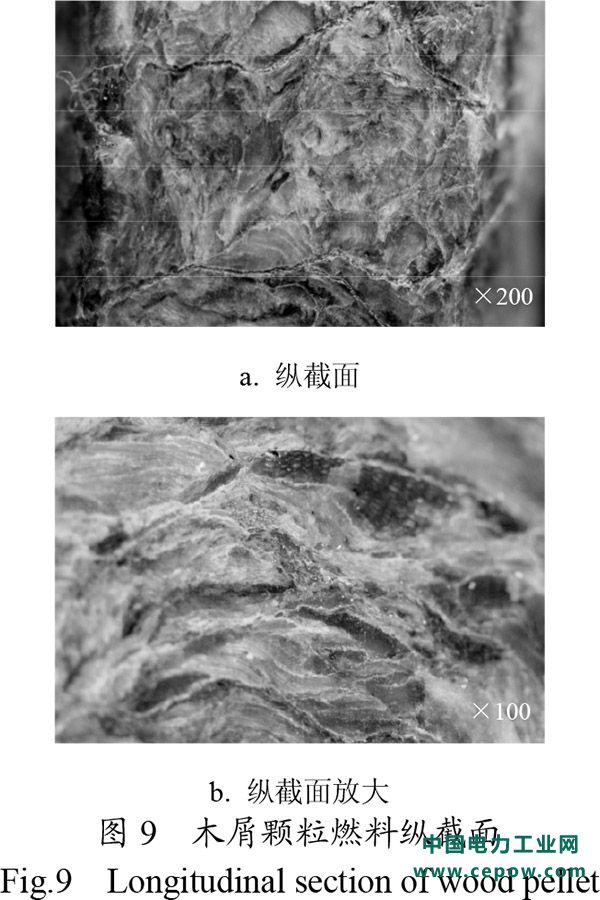

纵截面可见层与层相互叠加，片与片层叠在一起。由于挤压力和模具孔的限制，成型过程位于中心的散粒体先被挤出模具孔，因此，颗粒燃料的中心略凸起，散粒体分别向两侧弯曲，图9a，颗粒燃料仍有裂缝存在，两裂缝间距离约25μm，图9b。
