容弗：coMis智能变电站设计系统应用案例

一、企业简介：

国网浙江省电力公司电力经济技术研究院(以下简称“浙江省经研院”)成立于2012年3月21日，具备工程设计甲级、工程咨询乙级和工程监理甲级资质，主要负责浙江省电网规划的研究、编制和评审，相关电网项目可研、施工设计及电厂(用户)接入系统设计，电网工程监理等工作，是国网浙江省电力公司电网发展支撑单位。

coMis智能变电站设计系统应用案例5——国网浙江省电力公司电力经济技术研究院

二、案例背景：

“十二五”以来，国家电网公司大力推进智能变电站建设，浙江省经研院承接的智能变电站设计项目所占比例也不断增加。由于全新通信技术标准的应用，使得智能变电站中一、二次设备的接线形式发生了根本性变化，信息传递由传统的模拟信号变为光形式的数字信号，相应设计工作也引发了极大变化。新形势下，智能变电站二次设计工作面临一些比较突出问题，浙江省经研院对此进行了总结，如下：

图 智能变电站二次设计目前面临问题示图

上述问题不仅导致智能变电站的设计周期过长，同时给智能变电站的调试、运维、检修作业带来困难，浙江省经研院电力二次设计人员希望系统性解决上述问题，卓有成效的提高智能变电站的设计效率同时，增强设计成果的规范性，减轻智能站调试、运维、检修作业因设计成果不规范引发的不良影响。

三、解决方案：

基于问题现状，山东容弗新信息科技有限公司为浙江省经研院提供了相关coMis智能变电站设计系统，使以上问题迎刃而解，效果显著。

系统解决方案如下：

图 解决方案示图

图 coMis智能变电站设计系统软件架构示图

图 coMis智能变电站设计系统主界面示图

图 可视化的虚回路设计示图

图 物理回路设计示图

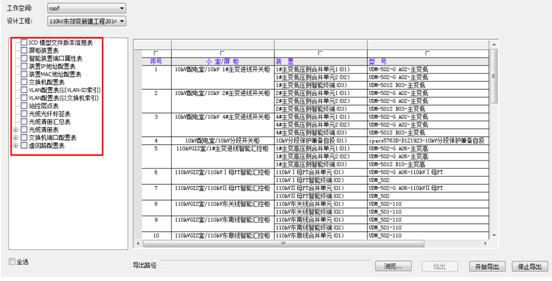

图 coMis智能变电站设计系统表格导出功能示图

图 coMis智能变电站设计系统导出的虚端子连接表示图

图 coMis智能变电站设计系统导出的光缆清册汇总表示图

图 coMis智能变电站设计系统SCD导出示图

为尽可能的提升设计效率，coMis智能变电站设计系统从数据软总线的多人协作(网络版)、典型间隔复制、间隔匹配、ICD文件替换、自动绘图五方面入手解决。此外，为规范SCD标准化配置，系统可对ICD文件进行语法格式检查、数据类型模板检测、IED通用检测、服务检测、数据集检测、报告控制块检测、实例化检测，从源头把控模型文件的正确、规范。

四、实施效果：

coMis智能变电站设计系统可以完成全站虚回路设计及物理回路设计、引导完成光纤组缆工作、自动生成各种报表等，通过该平台提供的SCD文件、Excel报表、AutoCAD图纸等资料，全面、详细、直观，解决了以往智能变电站设计深度不足的问题。标准的设计成果能够及时指导变电站施工及调试，可节省大量建设工期，也便于后期进行智能变电站的检修维护工作。通过实际运用，浙江省经研院的智能变电站二次设计效率得到大幅提升，110kV智能变电站虚回路设计在无干扰下基本实现1天完成。另外，根据浙江省经研院设计人员的要求，系统实现了光缆清册表、虚回路配置表等表格的CAD格式绘制，以及无连接的备用光缆配置创建，满足了浙江省经研院对个性化功能的定制需求。

五、结语：

提高设计效率，规范设计成果已经成为智能变电站设计业界的普遍追求，也是建设智能电网及实现全球能源互联的必然要求，设计院作为设计工作的责任方掌握二次通信集成技术并负责SCD配置集成已经形成趋势。容弗公司的智能变电站设计系统满足相关设计单位的普遍需求，直指设计单位未来工作发展趋势，是电力设计工作者不可或缺的作业支撑工具。
