一、企业简介：
河南经纬电力设计院，是一家具有同时独立承揽多项大中型电力输变电工程勘测设计能力的国有企业。具备电力行业设计专业甲级资质，电力工程勘察、测量乙级资质，建筑行业建筑工程丙级资质。
二、案例背景：
“十二五”期间，国家电网公司大力推进科技创新，加大科技投入，努力创建一流的科技创新体系，新理论、新技术、新装备得到广泛应用，智能电网示范工程、新一代智能变电站等一批示范工程先后投运，为智能电网、智能变电站的建设运行起到很好的引领及指导作用。通过多年的实践创新，智能变电站相关技术不断成熟并通过系统安全检验，智能变电站至此进入大规模建设阶段，河南经纬电力设计院承接的智能变电站设计项目所占比例不断提高。
由于全新通信技术标准的应用，智能变电站中一、二次设备的接线形式发生了根本性变化，信息传递由传统的模拟信号变为光形式的数字信号，相应设计工作也引发了极大转变。新形势下，智能变电站二次设计工作面临一些比较突出问题，总结如下：

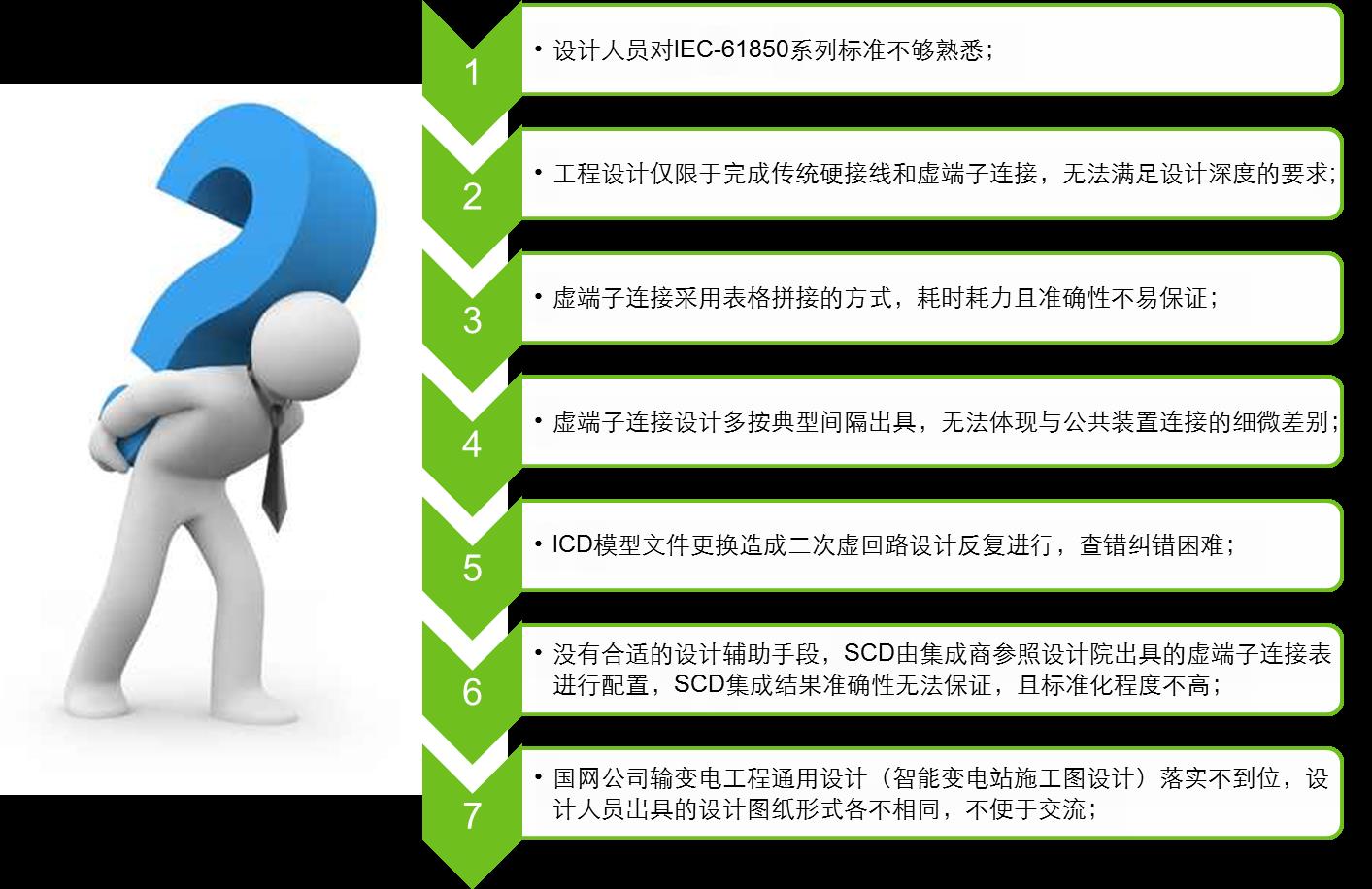

图智能变电站二次设计目前面临问题示图
河南经纬电力设计院对上述问题感受颇深，特别是虚回路设计工作，动辄需要1-2月的时间才能完成，导致智能变电站的设计周期较长。同时，图纸等设计成果不规范、不全面的问题造成智能变电站投运后的运维检修工作不够顺畅。河南经纬电力设计院电力二次设计人员期望系统性解决上述问题，大幅提高工作效率、增强设计成果的规范性，使二次设计工作既快又好的顺利开展。
三、解决方案：
针对问题现状，山东容弗新信息科技有限公司为河南经纬电力设计院提供了相关coMis智能变电站设计系统，使以上问题迎刃而解，效果显著。
系统解决方案如下：

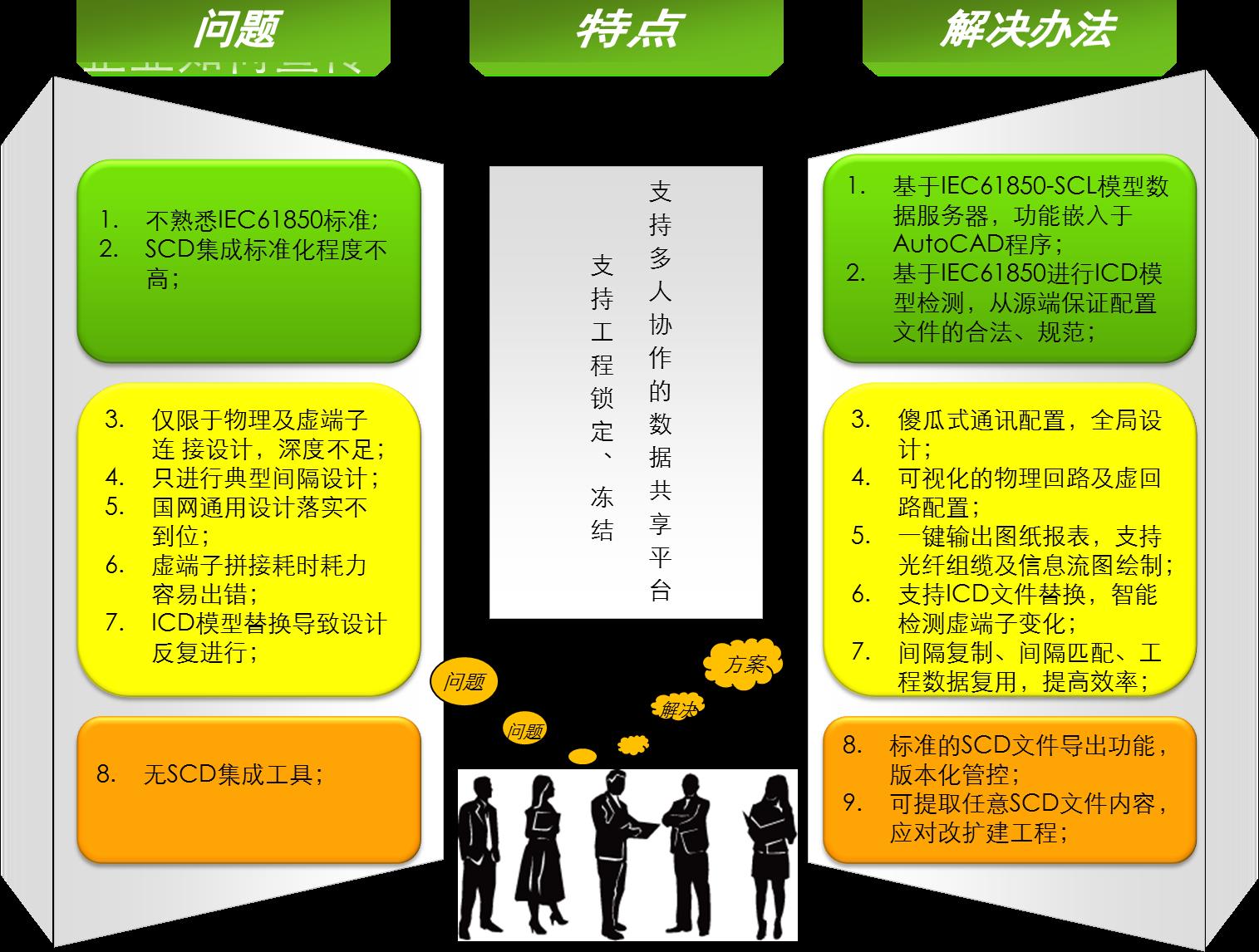

图解决方案示图

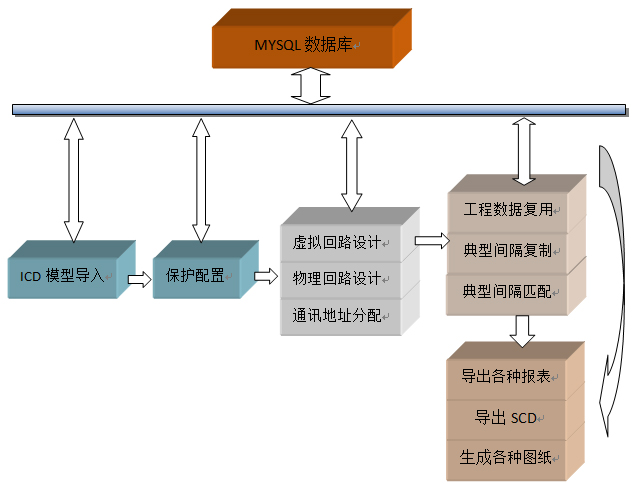

图coMis智能变电站设计系统软件架构示图

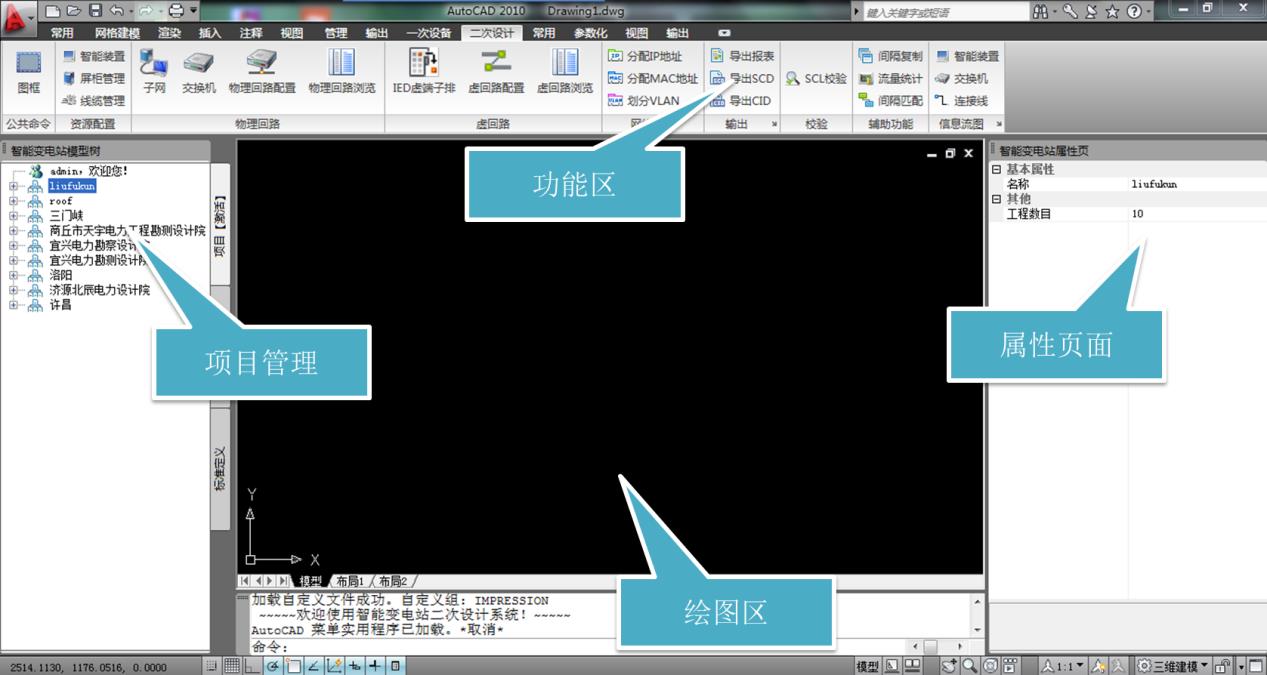

图coMis智能变电站设计系统主界面示图

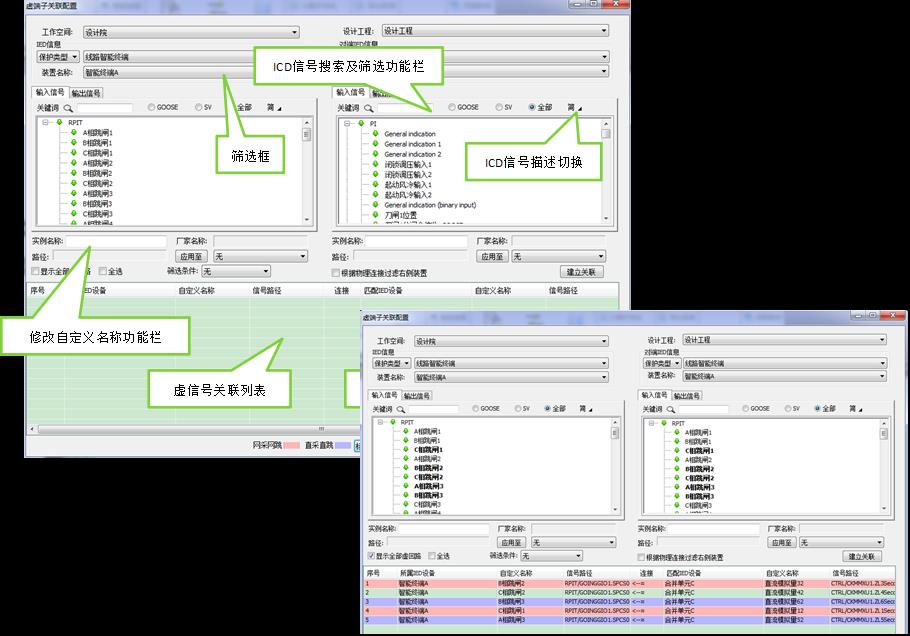

图可视化的虚回路设计示图

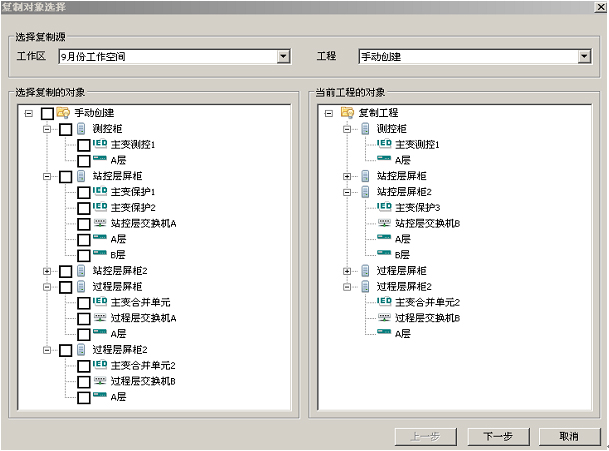

图工程数据复用示图

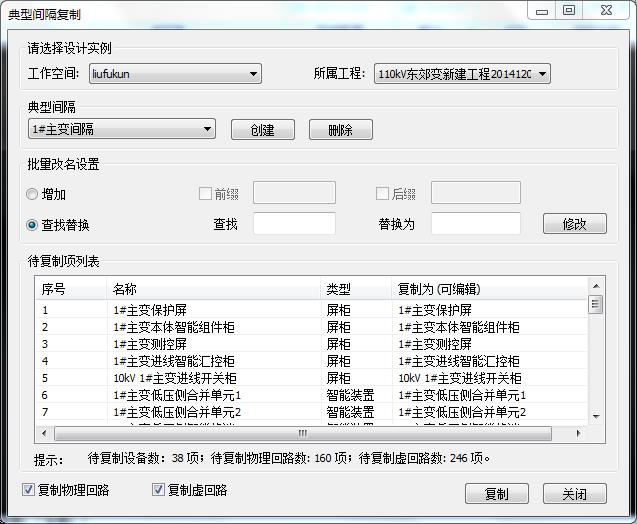

图coMis智能变电站设计系统间隔复制功能示图

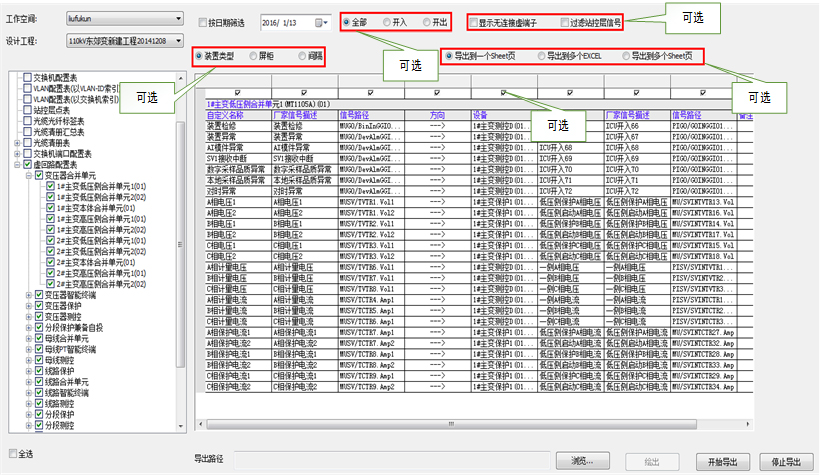

图coMis智能变电站设计系统表格导出示图

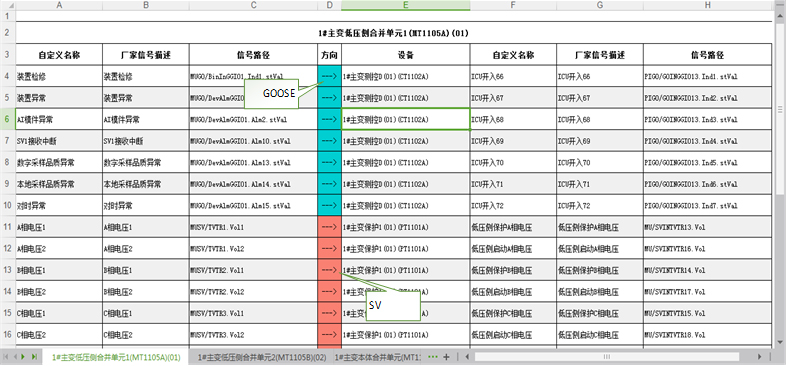

图coMis智能变电站设计系统导出的虚端子连接表示图

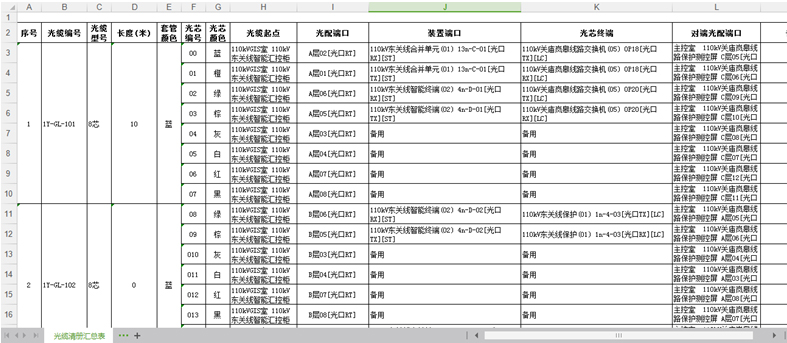

图coMis智能变电站设计系统导出的光缆清册汇总表示图
为提升设计效率，coMis智能变电站设计系统从数据软总线的多人协作（网络版）、工程数据复用、典型间隔复制、间隔匹配、ICD文件替换、自动绘图等多方面入手解决。通过设计人员必要的设计操作，系统可导出屏柜装置表、智能装置端口属性表、装置IP地址配置表、站控层点表、光缆清册汇总表、虚回路配置表等14种表格，且表格特别是虚回路配置表可根据需要对内容及格式（按装置类型、屏柜、间隔等）进行调整设置，方便灵活。在物理回路设计方面，通过必要的操作除能导出光缆清册汇总表外，能够自动绘制柜内光配图（2种可选）、光缆尾纤联系图、单装置图、光缆清册表图。
此外，为规范SCD标准化配置，系统可对ICD文件进行语法格式检查、数据类型模板检测、IED通用检测、服务检测、数据集检测、报告控制块检测、实例化检测，从源头把控模型文件的正确、规范。
四、实施效果：
通过实际运用，河南经纬电力设计院的智能变电站二次设计效率得到大幅提升，110kV智能变电站虚回路设计在无干扰下基本实现1天完成。通过coMis智能变电站设计系统提供的SCD文件、Excel报表、CAD图纸等资料，全面、详细、直观，解决了以往智能变电站设计深度不足的问题。标准的设计成果能够及时指导变电站施工及调试，可节省大量建设工期，也便于后期进行智能变电站的检修维护工作。
五、结语：
近年来，国家电网公司不断加强智能变电站设计的规范化管理，制定并落实相关标准规范。2014年8月22日，国家电网公司印发了《国家电网公司关于规范智能变电站二次系统信息模型标准化管理的通知》（1068号文）、2014年12月31日印发了《智能变电站二次系统信息模型校验规范》，2015年5审议通过了容弗公司参与编写的《智能变电站二次系统配置工具技术规范（征求意见稿）》，2015年6月23日的《在智能变电站二次系统信息模型标准库发布会上的讲话》再次对基建部1068号文的部分内容进行了强调，要求设计单位要尽快掌握工程SCD模型配置技术，并从模型标准库中下载ICD文件，完成SCD的配置集成。容弗公司的智能变电站设计系统满足相关设计单位的普遍需求，直指设计单位未来工作发展趋势，是电力设计工作者不可或缺的作业支撑工具。
