水冷振动炉排炉:
水冷振动炉排锅炉本体由四部分组成:炉膛、冷却室、过热器室和尾部竖井。炉膛底部布置水冷振动炉排,炉排下部设置四个独立风室,沿锅炉宽度方向对称布置,一次由风室穿过炉排孔进入炉内。燃烧室在炉膛下部,其断面积较大,炉膛中下部前后墙水冷壁形成收腰机构,设二次风管,及时投入二次风助燃。适当的一二次风系统,加上通过调节水冷振动炉排频率和周期,可适用不同的秸秆燃料燃烧。

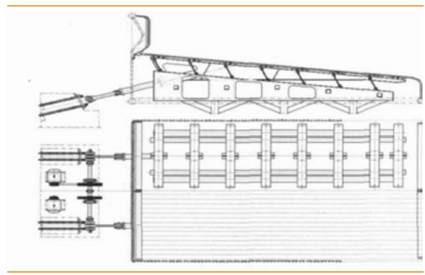

水冷振动炉排整体布置
数据来源:公开资料整理

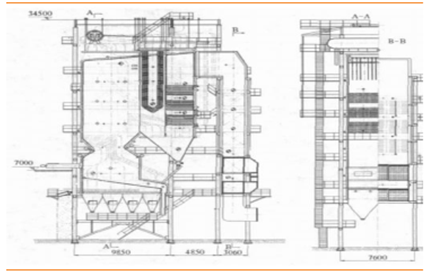

水冷振动炉排锅炉结构
数据来源:公开资料整理
循环流化床(CFB)锅炉
循环流化床锅炉是在传统锅炉基础上发展起来用于燃煤锅炉的一代高效、低污染清洁燃烧技术。之前常用于燃煤锅炉,其主要特点在于燃料及脱硫剂经过多次循环,反复的进行低温燃烧和脱硫反应,可以降低氮氧化物和硫氧化物的排放。循环流化床的燃烧发生在炉膛的整个容积空间中,是一种三维液态化燃烧方式。
由于其相对与传统燃煤锅炉对原料适用性更广,也可以用来进行生物质燃烧。 由于生物质燃料与煤的性质不同,在使用循环流化床进行生物质发电的时候,锅炉状态会发生相应的变化。

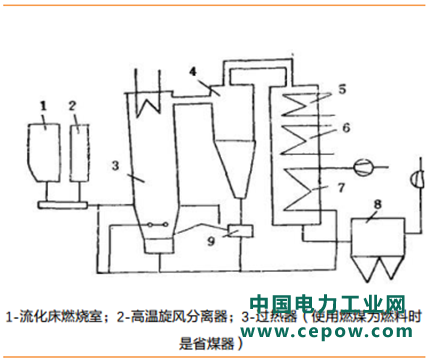

循环流化床锅炉整体布置
数据来源:公开资料整理

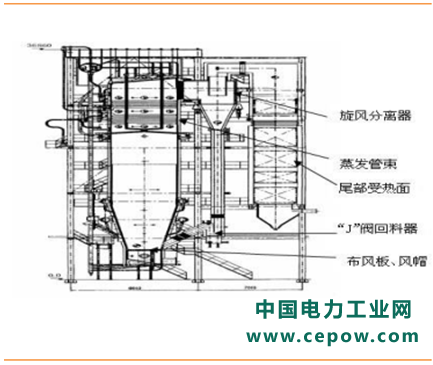

经典循环流化床锅炉结构
循环流化床锅炉适用于生物质原料时的一些不适应问题:
(1)生物质燃料熔点低,易结焦。生物质中富含钾和钠,容易形成低熔点的共晶体,将沙粒粘接。因此在锅炉设计中应严格控制循环燃烧系统的温度水平。
(2)生物质中的碱金属对炉膛具有腐蚀性。同样由于钾氧化物和纳氧化物熔点很低,在炉膛正常燃烧温度下很容易升华,在膛内表观为气相,并会在高温过热器上面凝结,对受热面造成腐蚀。
(3)不同生物质产生热量不同给燃料供给系统增大困难。循环流化床锅炉对进料的粒径大小、密度等要求较高,而生物质燃料具有季节性变化,不同生物质性质不同,给循化流化床的设计建设难以定型,随着锅炉容量增加,这一问题更为突出。
由于循环流化床锅炉结构的原因,需要解决受热面的磨损、循环物料平衡和物料结焦等问题。对中压参数锅炉,其尾部受热面布置需要认真考虑受热面腐蚀问题。另外,厂用电率高也是机组运行需要考虑的问题。
(3)以生物质为燃料的两种锅炉对比
水冷振动炉排炉与循环流化床炉相比,虽然设备初期投资较大,但考虑到燃烧效率高使得单位发电量燃料耗量低、设备运行稳定使得年发电小时数多;设备磨损较流化床炉轻使得日常维修、部件更换费用低;设备厂用电率低使得同等装机容量的电厂上网电量多;从整体生命周期综合考虑,水冷振动炉排炉的整体指标和效益,优于循环流化床锅炉。

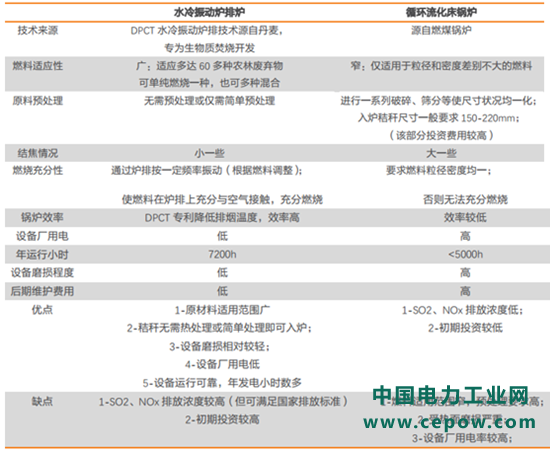

两种生物质锅炉比较
